Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 35

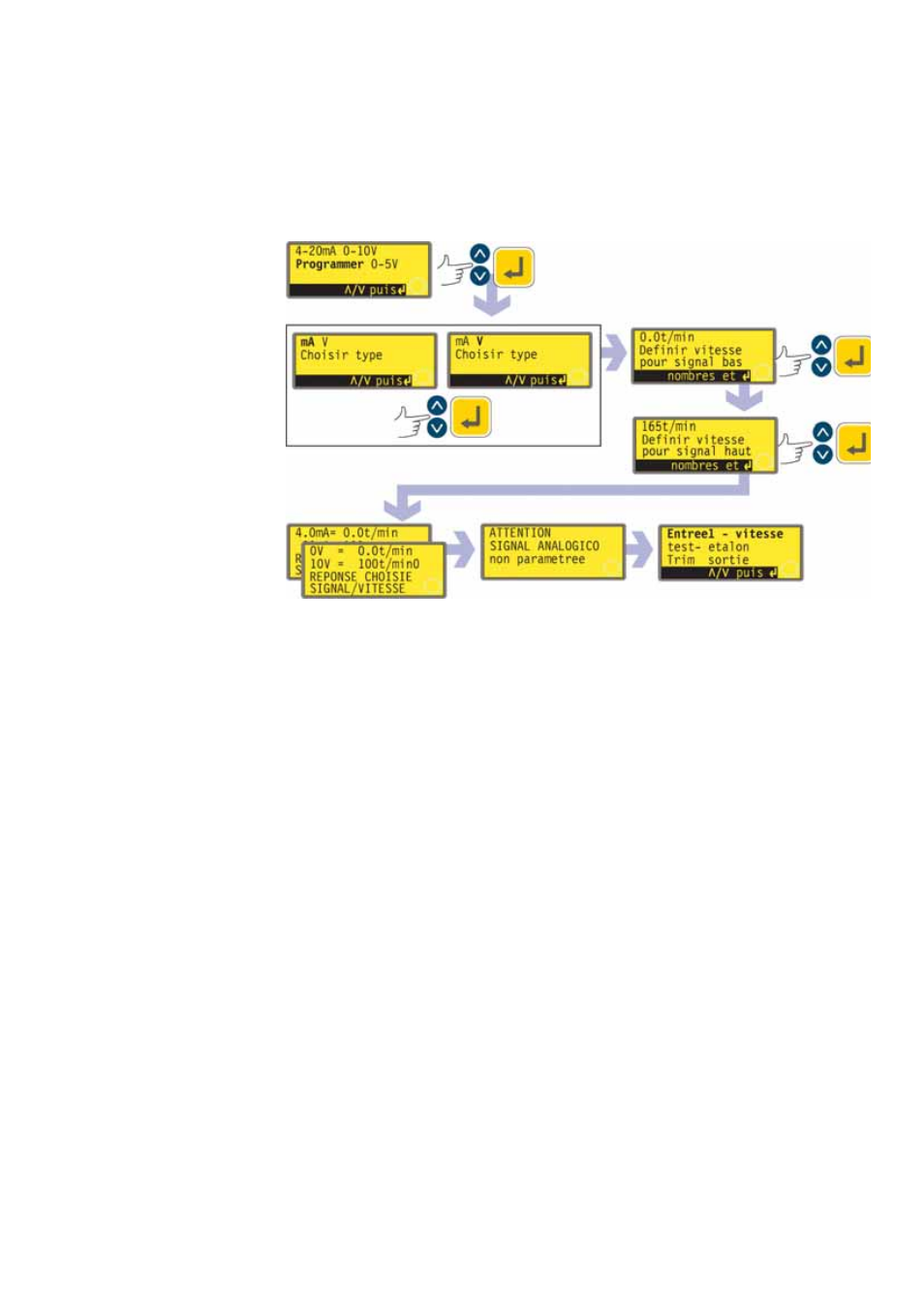

Programme
Sélectionnez Programme en utilisant les touches HAUT ou BAS et en appuyant
sur la touche ENTRER pour confirmer.
La pompe offre deux options : mA et V (0-10V). Faites votre sélection à l’aide des
touches HAUT ou BAS et appuyez sur la touche ENTRER pour confirmer votre choix.
La pompe affiche un écran vous permettant de spécifier la vitesse de
fonctionnement en réponse à un signal bas (4 mA ou 0 V). Utilisez les touches
HAUT et BAS pour faire défiler l’affichage jusqu’à la vitesse requise et appuyez
sur la touche ENTRER pour valider le chiffre.
La pompe affiche un écran vous permettant de spécifier la vitesse de
fonctionnement en réponse à un signal élevé (20 mA ou 10 V). Utilisez les
touches HAUT et BAS pour faire défiler l’affichage jusqu’à la vitesse requise et
appuyez sur la touche ENTRER pour valider le chiffre.
En cas d’erreur, l’opérateur peut appuyer sur la touche STOP à tout moment
dans la séquence (avant d’appuyer sur la touche ENTRER sur l’écran de vitesse
de signal élevé) pour que la pompe affiche l’écran précédent.
La dernière sélection de la touche ENTRER commande à la pompe de configurer
le matériel et les données de réponse programmées. Elle affiche brièvement un
écran de confirmation et d’avertissement indiquant que le signal analogique n’est
pas ajusté et ramène l’opérateur au menu Setup analogique. Des chiffres sont
proposés ici à titre d’exemple.
18.2.2 Réglage progressif – course
Sélectionnez Réglage progressif – course en utilisant les touches HAUT ou BAS et
en appuyant sur la touche ENTRER pour valider votre choix.
La pompe offre six options supplémentaires : Arrêt, Clavier, 4-20 mA, 0-10 V, 1-
5 V et Programme. Faites votre sélection à l’aide des touches HAUT ou BAS et
appuyez sur la touche ENTRER pour confirmer votre choix.
Si l’opérateur sélectionne Arrêt, le contrôle de réglage progressif est inhibé et la
pompe affiche le menu du Setup analogique.
Les autres options offrent un choix d’entrées pour le contrôle de réglage progressif.
Si l’opérateur sélectionne Clavier, le réglage progressif sera contrôlé en
saisissant le facteur de réglage à l’aide des touches HAUT et BAS pendant que
la pompe fonctionne en mode analogique Auto. Référez-vous à la section 18.2
Analogique. La pompe affiche un menu de langue.
Si l’opérateur sélectionne 4-20 mA, 0-10 V ou 1-5 V, la pompe configure le
matériel et les données de calibrage à partir de ces valeurs. Un écran de
