23.10 Sorties de statut de pompe
23.10.1 Sortie logique 1

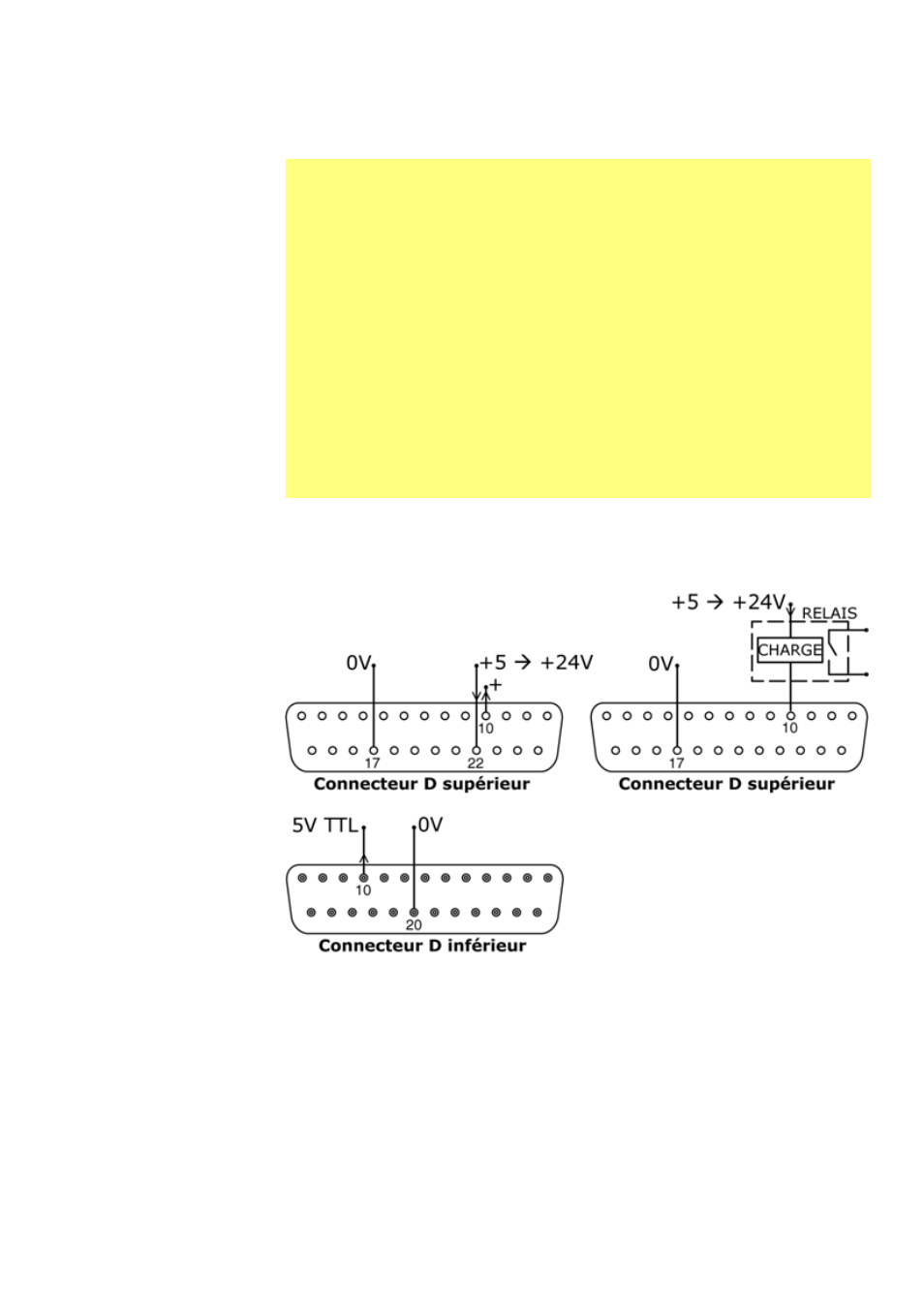

La Sortie 1 est prise sur la broche 10 du connecteur D supérieur selon l’état logique de
la fonction assignée à la Sortie 1. Autre possibilité : connectez une charge, telle qu’une
bobine de relais, à la broche 10, mise à la terre sur broche 17. La circulation du courant
dans le circuit dépend de l’état logique de la fonction assignée à la Sortie 1. Ne connectez
pas à un dispositif nécessitant plus de 50 mA.
En outre, la Sortie 1 est disponible comme signal logique de 5 V TTL sur la broche 10 du
connecteur D inférieur. Elle change d’état selon l’état logique de la fonction assignée à la
Sortie 1. Ne connectez pas à un dispositif nécessitant plus d’une charge TTL.
Par défaut, la Sortie 1 est configurée pour indiquer le statut Marche / Arrêt. Référez-vous
à la section 12 Première mise en route de la pompe.
Important : sorties de statut de pompe
Les quatre sorties peuvent être configurées dans le logiciel pour spécifier
plusieurs paramètres : référez-vous à la section 18.10 Sorties, du chapitre
Setup.
Les sorties 1 et 2 sont disponibles simultanément sur les connecteurs D
inférieur et supérieur. Les sorties du connecteur inférieur D fonctionnent à 5 V
TTL seulement.
Les quatre sorties disponibles sur le connecteur D supérieur sont à collecteur
ouvert.
En appliquant une tension positive de 24 V maximum à la broche 22 du
connecteur D supérieur, toutes les sorties de cette prise sont à la tension
correspondante : la broche 22 est commune avec les fiches 23, 24 et 25.
Veillez à ce que la tension d’alimentation soit suffisante pour toutes les
charges appliquées sur toutes les sorties utilisées. Important : La charge
totale des quatre sorties logiques ne doit pas dépasser 50 mA.
