Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 104
Pour déposer la tête de pompe 620L

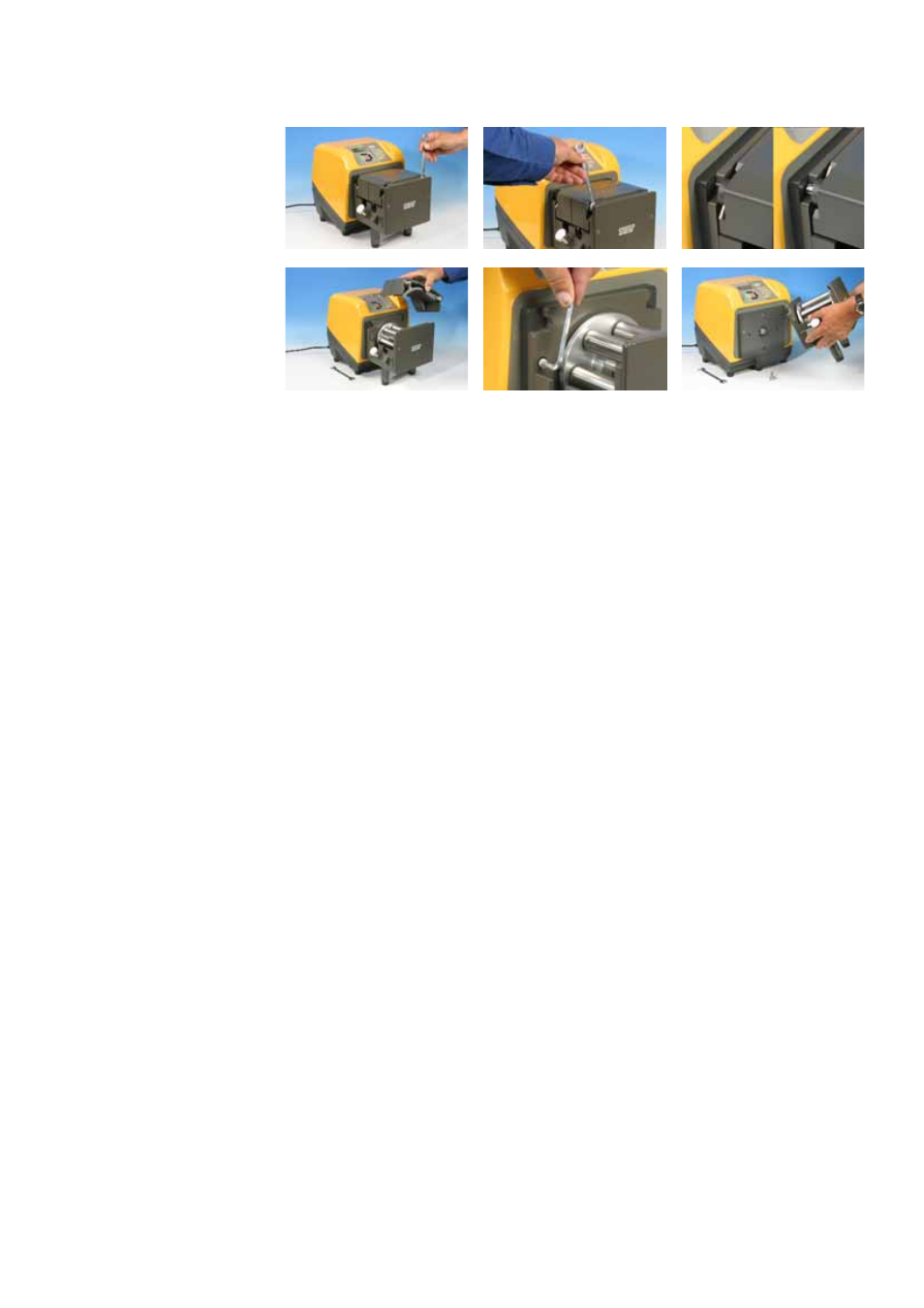

Avant de retirer la tête de pompe, vous devez enlever le stator. Le stator est fixé à
la tête de pompe par des cames placées à sa droite et à sa gauche. Les arbres à
cames visibles à l’avant de la tête de pompe ont été meulés de sorte à pouvoir
utiliser une clé. Utilisez la clé AF de 10 mm ou 3/8in fournie pour faire pivoter la
came droite à 180° dans le sens anti-horaire et la came gauche à 180° dans le sens
horaire. La position des butées de rotation indique lorsqu’elles sont complètement
fermées (troisième photo en partant de la gauche) et ouvertes (photo de droite).
Sortez le stator en le soulevant.
La tête de pompe est fixée à la plaque de l’adaptateur par deux vis M6. Dévissez-les
à l’aide d’une clé Allen de 5 mm. Retirez la tête de pompe en la soulevant.
Il n’est généralement pas nécessaire de retirer la plaque de l’adaptateur si ce n’est pour
le nettoyer :
La plaque de l’adaptateur est fixée à l’entraînement par quatre vis M6. Dévissez-les
à l’aide d’un tournevis approprié. Retirez la plaque en la soulevant. Après l’avoir
nettoyée, replacez la plaque et remettez les vis.
Pour installer la tête de pompe 620L
Nettoyez et lubrifiez le chien de l’arbre d’entraînement. Placez la tête de pompe
nettoyée de sorte qu’elle s’enclenche avec le chien de l’arbre d’entraînement.
Replacez la tête de pompe sur la plaque de l’adaptateur à l’aide des deux vis M6.
Suivez la procédure inverse pour replacer le stator.
