Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 41
Alarme générale
Fournit une sortie d’alarme lorsqu’une condition d’erreur du système intervient sauf
dans les conditions suivantes : fuite détectée ; signal analogique hors limites ;
sursignal analogique – aucun signal analogique.
Fuite détectée
Utilisée avec un détecteur de fuite, cette sortie émet une alarme lorsque la pompe a
été mise à l’arrêt de manière automatique à la suite d’une défaillance du tube.
Tête
Emet un signal d’alarme lorsque le capot de protection de la tête de pompe est
ouvert. Lorsque l’alarme est émise, la pompe s’arrête.

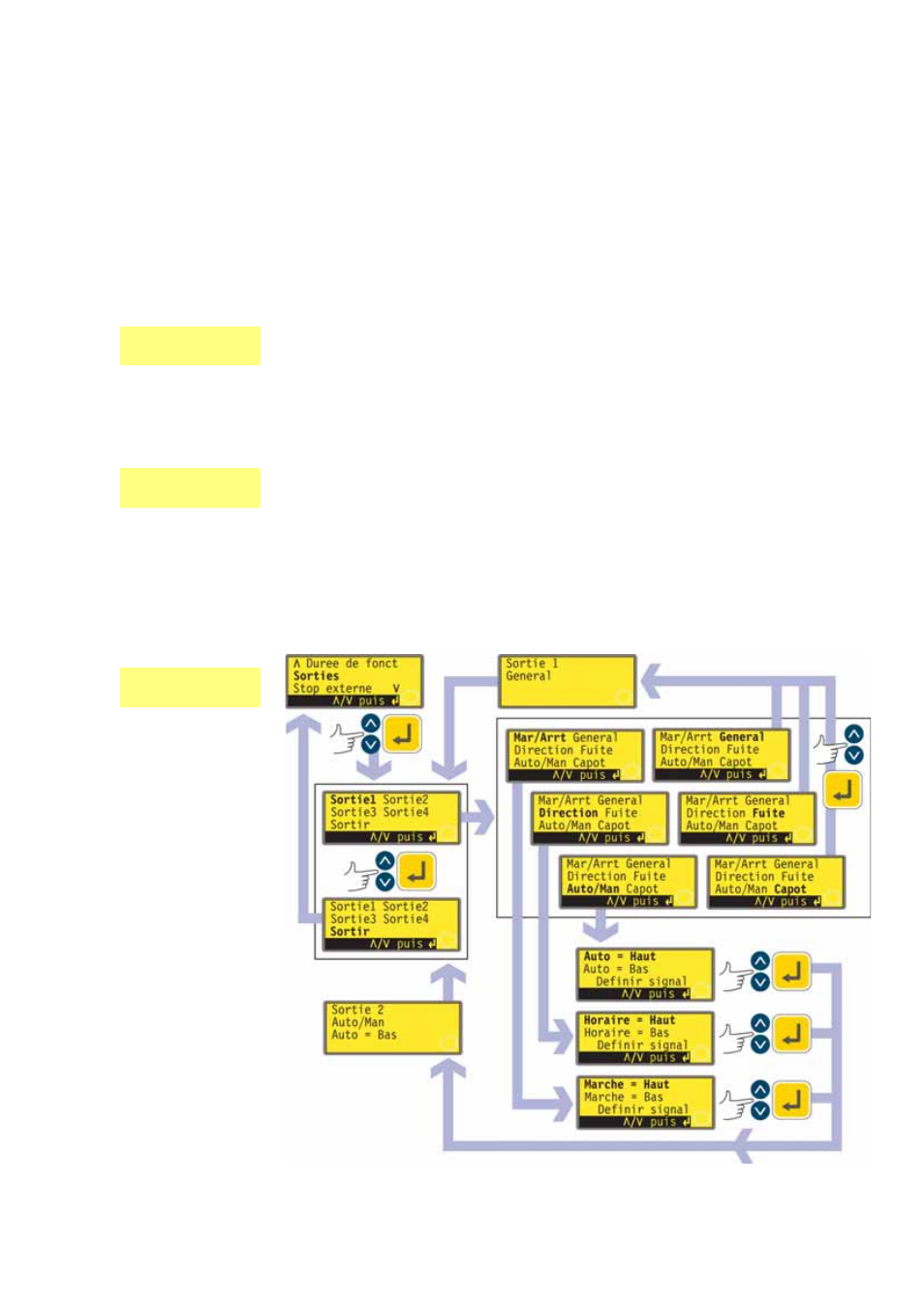

Les sorties 1-4 sont disponibles sous formes de contacts de relais unipolaires à inverseur :
Relais 1, 2, 3 et 4. Connectez aux contacts normalement ouverts ou normalement fermés
du relais, selon le cas, et configurez le logiciel de la pompe en conséquence. Voir plus loin
dans cette section.
Note : La valeur nominale maximum sur les contacts de relais de cette pompe est de 30
V CC ; charge max. de 30 W.
Les sorties 1 et 2 sont disponibles sous deux formats :
A partir des fiches 10 et 11, connecteur D inférieur, comme signaux TTL de 5 V.
A partir des fiches 10 et 11, connecteur D supérieur, comme sorties logiques à
collecteur ouvert.
Les sorties 3 et 4 fournissent des sorties logiques à collecteur ouvert à partir des fiches
13 et 12 sur le connecteur D supérieur respectivement.
Le circuit d’alimentation de la pompe (5V, 10V, 12V) ou le circuit d’alimentation de
l’opérateur jusqu’à 30V sur la broche 22, connecteur D supérieur, assure la tension
correcte pour ces sorties de statut logique.
