Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 71
23.5 Entrée Marche/Arrêt

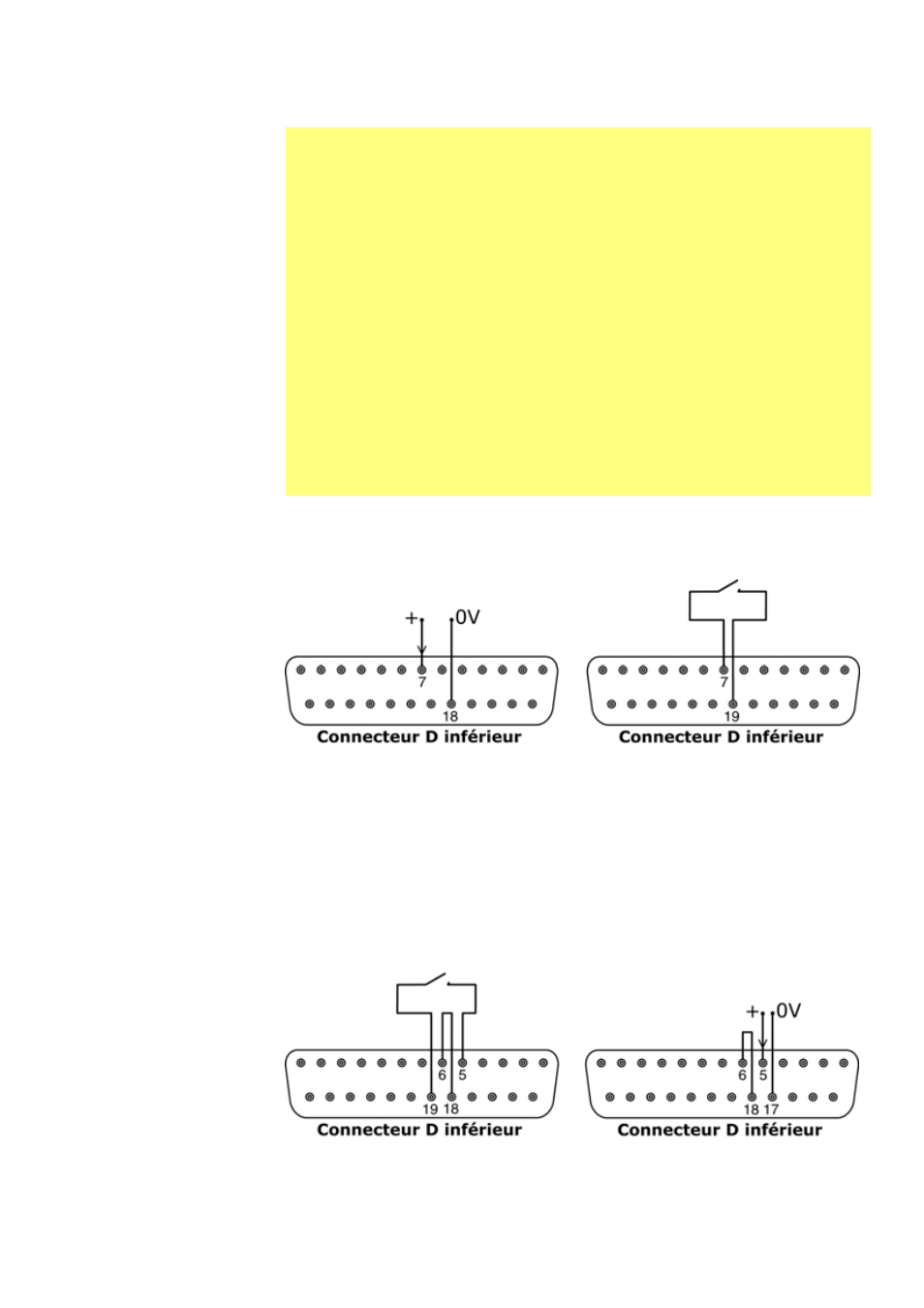

Marche/arrêt à distance : connectez un commutateur à distance entre les fiches 7 et 19
du connecteur D inférieur. Ou bien une entrée logique peut être appliquée à la broche 7
du connecteur D inférieur, mise à la terre sur la broche 18. Une entrée élevée arrête la
pompe, une entrée basse met la pompe en route. Sans connexion ou avec le
commutateur ouvert, la pompe prend la valeur par défaut de marche. Pour modifier ou
spécifier le sens de l’entrée marche/arrêt, référez-vous à la section 18.11 Arrêt à
distance, dans le menu Setup.
23.6 Entrée de sens de rotation
Important : instructions générales pour les entrées de contrôle
à distance
Toutes les entrées de contrôle à distance peuvent être câblées de deux
manières différentes :
Logique
Une tension logique entre 5V TTL et la logique industrielle 24V peut être
câblée sur la broche d’entrée. La pompe est configurée pour opérer sans
modification dans cette plage. L’une des fiches 0 V est connectée aux
dispositifs de contrôle 0V pour réaliser un circuit. Une broche 0 V est
identifiée dans le schéma de câblage mais n’importe quelle broche peut être
utilisée. Bas est équivalent à 0 V. Elevé est équivalent à 5 V 24 V.
Commutateur
Un commutateur à distance peut être connecté entre la broche d’entrée et
une source d’alimentation positive quelconque de la pompe. Une broche
d’alimentation de 5 V est identifiée dans le schéma de câblage mais plusieurs
des fiches peuvent être utilisées, soit 5 V, soit une autre tension positive.
Cependant, ne pas utiliser la broche 21 du connecteur D inférieur ou la
broche 20 du connecteur D supérieur.
