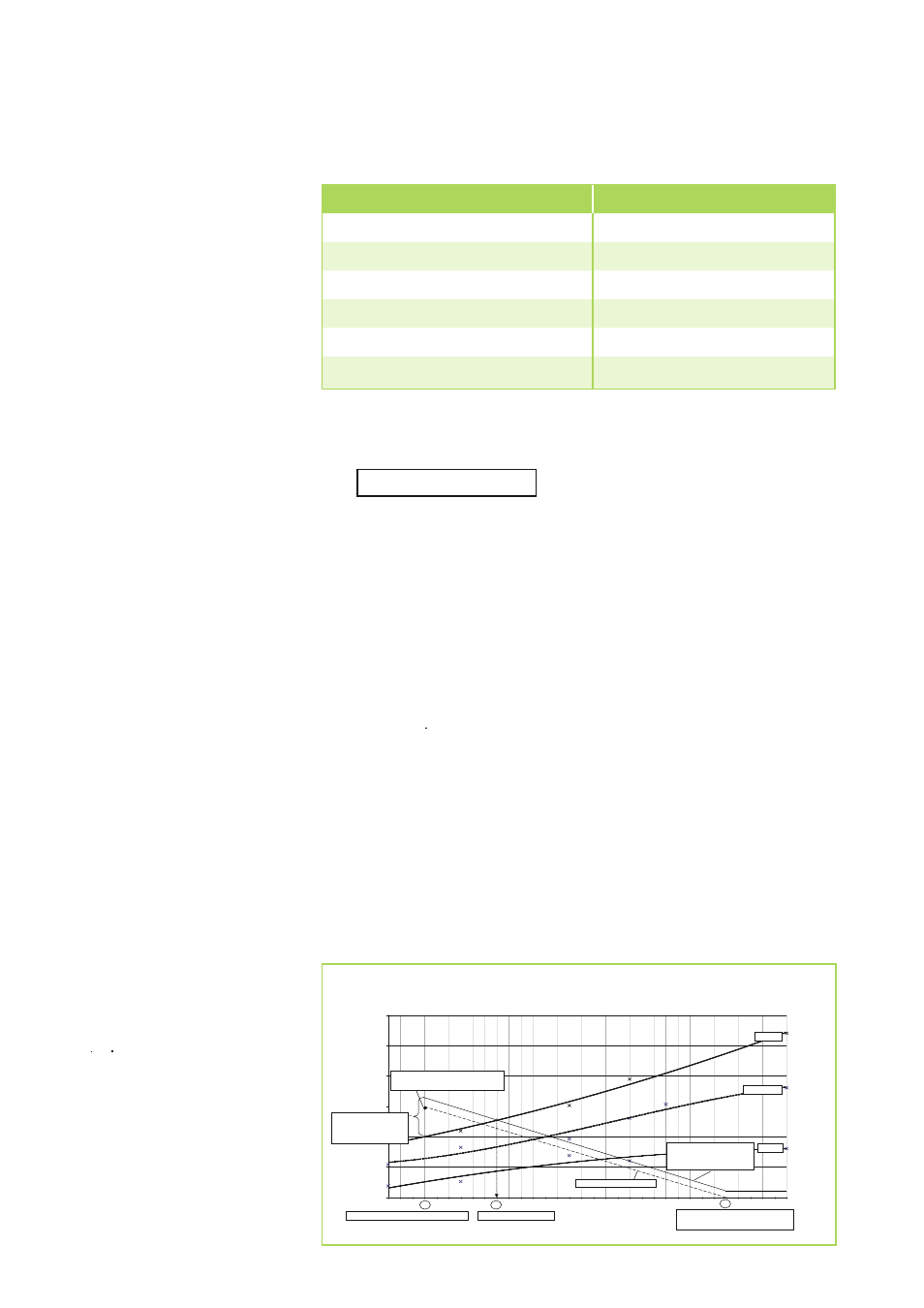

Configuration
Type de bâtiment Rendement de chauffe spécifique en W/m 2
Maison à énergie passive 10
Maison basse énergie de 2002 40
suivant le décret d'isolation thermique de 1995 60
construction neuve depuis 1984 80
construction ancienne avant 1977 rénovée 100
construction ancienne avant 1977 non
rénovée
200
températures de préchauffage. (35 °C
par exemple pour un chauffage au sol).
On marque tout d'abord la charge de
chauffe à la température extérieure
normalisée (température la plus basse
de l'année en fonction de la région) et la
limite de chauffe. Le besoin en chaleur
en fonction de la température extérieure
est saisi de manière simplifiée dans le
diagramme en tant que ligne de liaison
droite entre la charge de chauffe et le
début de la chauffe. L'intersection de
la droite avec la courbe de rendement
maximal de chauffe est marqué et on y
lit la température du point de bivalence.
(dans l'exemple, à env. -4°C.) Le
rendement minimal du 2ème générateur
de chaleur est la différence entre la
charge de chauffe et le rendement
maximal de chauffe de la thermopompe,
ces jours là. (dans l'exemple, le
rendement nécessaire pour couvrir la
charge de point est d'env. 6 kW.)
Le supplément pour la préparation d'eau
chaude est, selon la norme VDI 2067,
par personne de : 0,2 kW.
Nous avons pris comme exemple une
maison avec une surface habitable de
150 m² et un besoin en chaleur de 100
W/m². Cinq personnes habitent dans
cette maison. La charge de chauffe
est de 15 kW. Avec un supplément
en eau potable de 0,2 kW/personne,
on obtient un rendement de chauffe
à atteindre de 16 kW. En fonction du
support énergétique, il faut encore
ajouter un supplément pour prendre
en compte des éventuels temps de
blocage. Le dimensionnement et la
détermination du point de bivalence de
la thermopompe sont calculés d'après
le diagramme de rendement de chauffe
de la thermopompe en fonction des
Il est nécessaire, pour configurer et
dimensionner une installation de
chauffage, de calculer exactement
la charge de chauffe du bâtiment,
suivant EN 12831.
On peut également déterminer le
besoin en chaleur en fonction de
l'année de construction et du type du
bâtiment. Le tableau suivant indique
la charge de chauffe spécifique de
certains types de bâtiments. Si on la
multiplie par la surface à chauffer, on
obtient le rendement nécessaire de
l'installation de chauffage.
Lors d'un calcul exact, il faut définir
différents éléments.
Le besoin en chaleur transmise, le
besoin en chaleur ventilée et un
supplément pour la préparation
d'eau chaude donnent la somme de
rendement de chauffe devant être
préparé par l'installation de chauffage.
Pour déterminer le besoin en chaleur
transmise, on prend les surfaces de
sol, de murs extérieurs, de fenêtres,
de portes et de toiture. On doit
également prendre en compte les
matériaux utilisés, donnant différents
coefficients de passage de chaleur
(la valeur U). On doit également
avoir la température ambiante et la
température extérieure normalisée, la
température moyenne extérieure la
plus basse, de l'année.
L'équation de détermination du
besoin en chaleur transmise est la
suivante
Q=A U (t
R
-T
A
), il doit être calculé
individuellement pour toutes les
surfaces de fermeture de pièces.
Le besoin en chaleur ventilée prend
en compte la fréquence d'échange
de la température ambiante chauffée
contre la température extérieure
plus froide. On prend, en plus de
la température ambiante et de la
température extérieure normalisée, le
volume ambiant V et la capacité de
chaleur spécifique c de l'air. L'équation
est la suivante :
Q=V x n x c (t
R
-t
A
)
Diagramm Heizleistung W35_1 (2)
0
5
10
15
20
25
30
-15 -14 -13 -12 -11 -10 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Rendement de chauffe à une température de démarrage de 35°C
Ren
dement de chauf
fe [kW]
Température extérieure [°C]
Charge de chauffe suivant
DIN EN 12831
Rendement minimal
2. Générateur de
chaleur
Température extérieure normalisée Point de bivalence
Charge de chauffe
Charge de chauffe plus
besoin en eau chaude et
ajout temps de blocage
n-min
76/77 Hz
n-max
Limite de chauffe pour les bâti-
ments anciens suivant VDI 4650
8
