Si le voyant de contrôle rouge est
allumé sur le module intérieur,
il s'agit d'un défaut du module
extérieur. Si vous enlevez l'habillage
du boîtier, vous voyez deux diodes
luminescentes allumées en vert et
rouge lorsque le fonctionnement est
correct (voir illustration à côté).
Si les diodes luminescentes clignotent,
il y a un défaut. Vous trouverez dans
le tableau suivant la cause du défaut
et les mesures de remèdes.
Diode luminescente
verte Diode luminescente
rouge
Signification Solution
clignote 1 fois
clignote 1 fois
Défaut de phase : La conduite vers le module
extérieur ou la liaison entre les modules extérieur
et intérieur ne sont pas correctes Vérifiez le raccordement électrique (phases
interverties)
Vérifiez le câble de liaison
clignote 2 fois
Une prise de la platine est débranchée ou n'a pas
de bon contact Vérifiez toutes les prises de la platine, aux
connecteurs basse et haute pression
clignote 3 fois Défaut sur la platine de commande Echanger la platine
clignote 2 fois
clignote 1 fois
Défaut de câblage entre les modules intérieur et
extérieur Vérifiez la bonne polarité et le bon contact des
câbles de connexion
clignote 2 fois
Défaut de transmission de données entre les
modules intérieur et extérieur Vérifiez, si le câble de liaison a été rallongé de
manière inappropriée ou mal raccordée
clignote 3 fois
clignote 1 fois
Température de gaz chaud trop haute dans le
circuit de refroidissement ou chauffage du gaz
chaud trop faible Vérifier le remplissage de frigorigène ; vérifiez la
sonde de température de gaz chaud ; vérifier la
vanne d'expansion
clignote 2 fois
Le connecteur de haute pression a déclenché
Ouvrir les vannes éventuellement encore fermées,
vérifiez le remplissage de frigorigène
Le connecteur de basse pression a déclenché
Ouvrir les robinets à bille éventuellement encore
fermés, vérifiez le manque de frigorigène
Pas de tension sur le compresseur Vérifiez l'alimentation en tension du compresseur
clignote 3 fois
La protection de surtempérature a déclenché,
température de liquide trop élevée dans le circuit
de froid Nettoyez l'échangeur thermique encrassé du
module extérieur ; éliminez les éventuels courts-
circuits de l'appareil extérieur
clignote 4 fois
Le fusible de surtension (surcharge) a déclenché
sur le compresseur ou pas de tension de
fonctionnement sur le compresseur Ouvrir les robinets à bille éventuellement encore
fermés, vérifiez la tension d'alimentation ;
échangez la platine de commande défectueuse
clignote 5 fois
défaut sur la sonde de température du gaz chaud
ou sur la sonde de température des lamelles (bris
de câble ou court-circuit)
Vérifiez le bon maintien du connecteur sur la
platine, vérifiez le fonctionnement des sondes
clignote 6 fois
Défaut de température sur le bloc de
refroidissement de l'inverter Eliminez les blocages de flux sur le module
extérieur
clignote 7 fois Défaut de l'alimentation en tension Vérifiez et rétablissez la tension d'alimentation
clignote 4 fois
clignote 1 fois
Défaut sonde tuyau de liquide (bris de câble ou
court-circuit) Vérifiez le bon maintien du connecteur sur la
platine, vérifiez le fonctionnement de la sonde
clignote 4 fois
Température du tuyau de liquide trop haute /
basse Vérifier le tuyau de frigorigène ou
manque de frigorigène

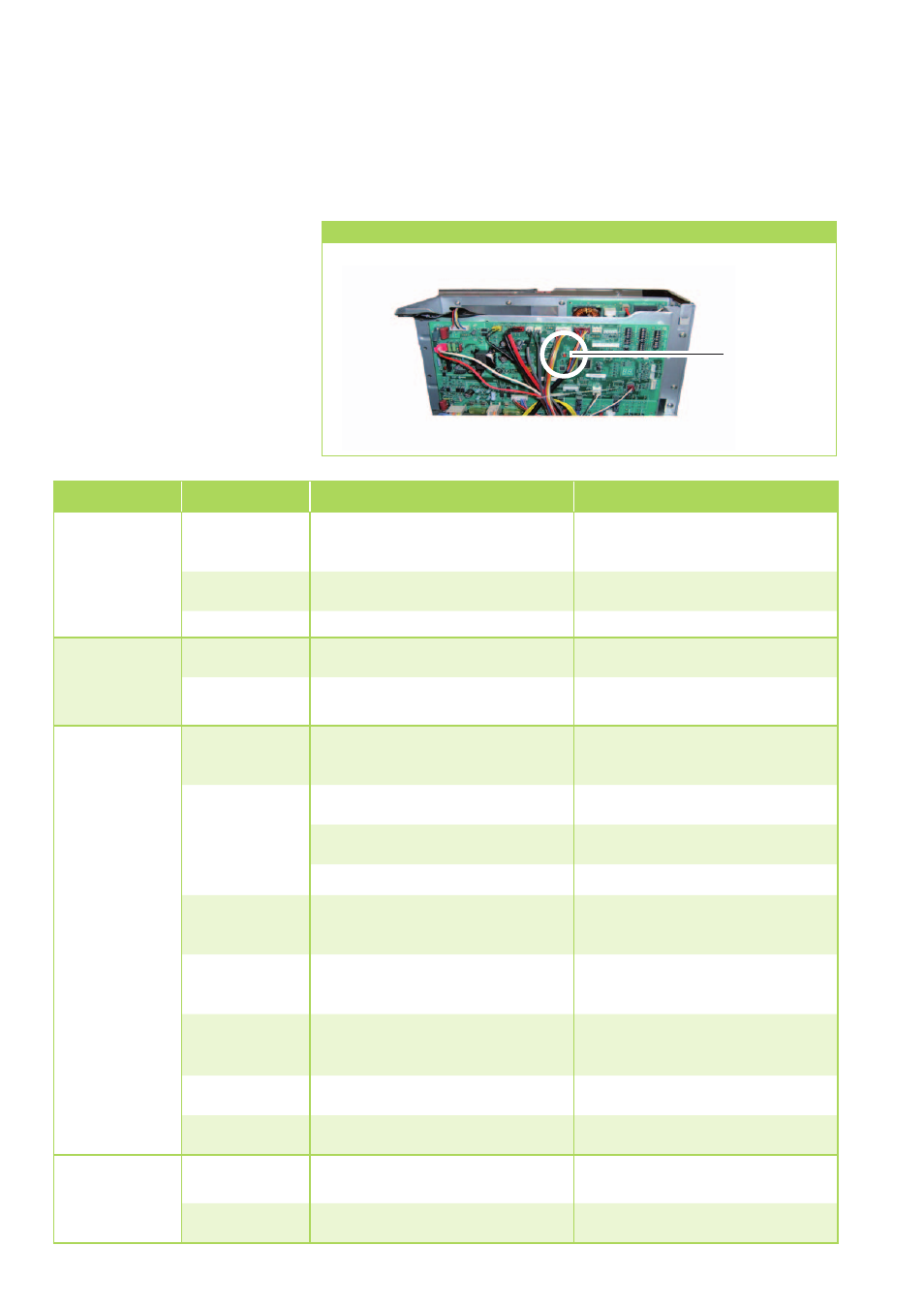

Code de clignotement sur le
module extérieur
Diodes lumines-
centes
Diodes luminescentes dans le module extérieur
