REMKO CMF / CMT
Raccordement électrique
module intérieur
Les instructions suivantes décrivent
le raccordement électrique des
modules intérieurs des séries CMF
et CMT. Le module représenté est
un module intérieur de la série
CMF. Le raccordement de la série
CMT est effectué de la même
façon.

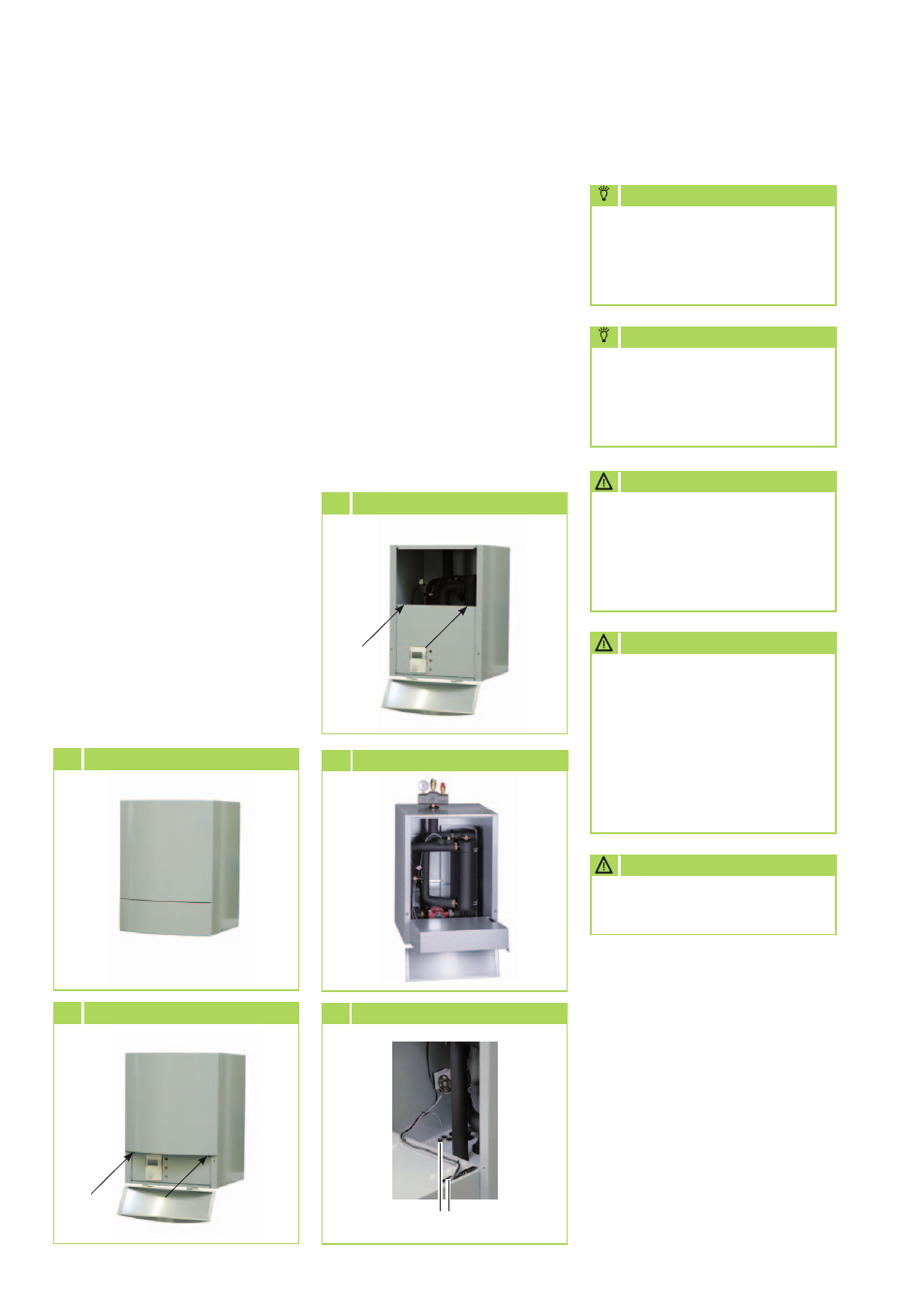

1. Rabattez le couvercle du boîtier
vers le bas, ou enlevez-le
(figure 1).
2. Desserrez les deux vis qui
maintiennent la façade du
boîtier et sortez-le par le haut
(figure 2).
3. Desserrez les deux vis qui
maintiennent le couvercle du
boîtier électrique et rabattez-le
vers le bas. Vous pouvez alors
enlever le couvercle (figure 3)
et rabattre le boîtier électrique
pour y introduite les câbles
électriques. (figure 4).
4. Passez le câble d'alimentation
du module intérieur par les
passages de câble et insérez le
câble de commande entre le
module
intérieur et le module extérieur,
les câbles des appareils externes
et les sondes, dans le module
intérieur (figure 5).
Veillez à ce que les passages de
câbles des appareils de la série
CMT ne se trouvent pas en bas,
mais en haut.
Raccordez les câbles au boîtier
électrique conformément au
schéma de raccordement/
schéma électrique.
REMARQUE
Veillez à avoir une longueur
et une réserve de câble
suffisamment longue pour
la pose dans le module
intérieur pour pouvoir rabattre
complètement le boîtier
électrique lors des futurs
travaux d'entretien.
ATTENTION
Le nombre de câbles et
de sondes dépend de la
configuration de l'installation de
chauffage et des composants.
REMARQUE
Veillez, lors des raccordements
électriques, à respecter la
polarité, particulièrement pour
le câble de commande.
ATTENTION
Évitez les passages de câbles
côté construction.
ATTENTION
1 Enlevez le couvercle inférieur
2 Desserrez les vis
3 Desserrez les vis
4 Rabattre le boîtier électrique
Passage de câbles
5 Passer les câbles
