Raccordement électrique du
module extérieur
■
Enlevez, pour le raccordement
électrique, la cloison latérale
après avoir desserré les vis (voir le
chapitre « Installation du module
extérieur »).
Vis
Vis
■
La protection électrique de
l'installation doit être conforme
aux caractéristiques techniques
(voir annexe). Respectez les
sections préconisées des câbles !
■
Posez tous les câbles en
respectant leur polarité, puis
effectuez une décharge de
traction.
■
Respectez le schéma de
raccordement et les schémas
électriques.
■
Raccordez le câble de commande
à quatre brins aux bornes S1, S2,
S3 et à la borne de terre.
■
Respectez la polarité lors du
raccordement du câble de
commande.
■
Si le module extérieur est montée
sur un toit, il doit être relié à la
terre ainsi que la construction
porteuse. (raccordement au
paratonnerre ou au câble des
fondations)
Raccordement au ré-
seau 230 V/1~/50 Hz
L1 N S1 S2 S3
L1 N S1 S2 S3 PE PE
Anschluss Innenmodul
Anschluss Außenmodul
Netzzuleitung
230V/1~/50Hz

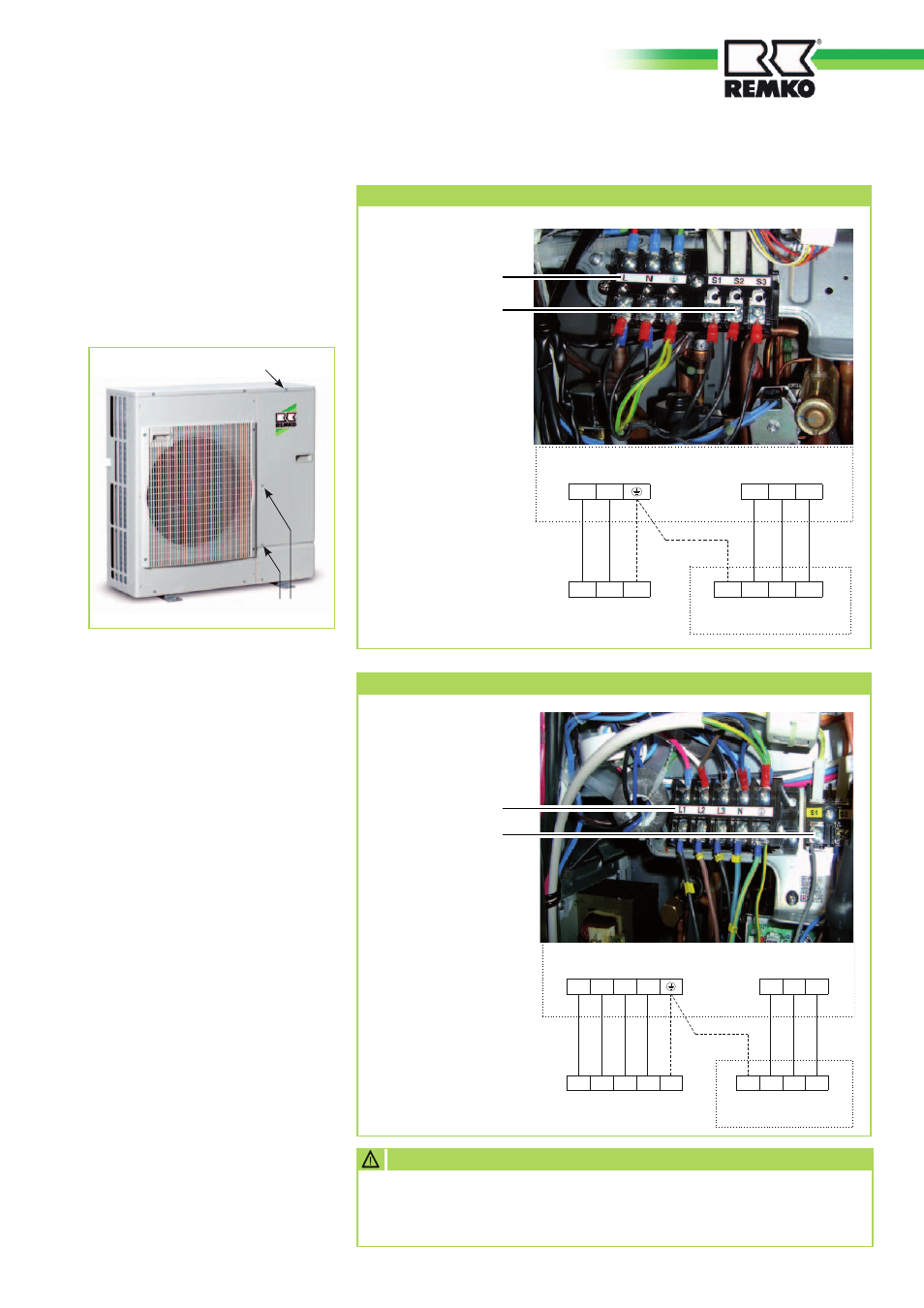

Bornes de raccordement du module extérieur CMF / CMT 120
Câble de commande
Raccordement du module extérieur
Raccordement du
module intérieur
Câble d'alimentation
230 V/1~/50 Hz
L3 N S1 S2 S3
N S1 S2 S3 PE PE
Anschluss Innenmodul
Anschluss Außenmodul
Netzzuleitung
400V/3~N/50Hz
L2 L1
L3 L2 L1
Bornes de raccordement du module extérieur CMF / CMT 160
Raccordement au réseau
400 V/3~/50 Hz
Câble de commande
Veillez, lors du raccordement du module extérieur au bon raccordement
du neutre, les varistors de la platine de filtre de l'alimentation du module
extérieur peuvent être détruits par un mauvais raccordement !
ATTENTION
Raccordement du module extérieur
Raccordement du
module intérieur
Câble d'alimentation
230 V/1~/50 Hz
