REMKO CMF / CMT
Sondes de température Sonde extérieure
■
Le nombre de sondes nécessaire
peut varier en fonction du type
d'installation.
■
Dans le module intérieur
(F11) la sonde VL, la sonde
de retour (F17) et la sonde
de conduite de liquide (circuit
de refroidissement) sont déjà
positionnées et raccordées.
■
Respectez les indications
correspondantes des schémas
hydrauliques pour positionner
les sondes.
■
La livraison standard contient
une sonde extérieure, une
sonde à immerger (prévu pour
l'eau utile / chaude) ainsi
qu'une sonde d'applique.
■
Pour le raccordement d'une
installation solaire, utilisez
des sondes PT-1000 pour la
mesure de la température des
collecteurs (F14) ! Toutes les
autres sondes sont des sondes
NTC avec une résistance de
référence de
5-kilo-Ohm.
■
Toutes les sondes sont
raccordées dans le boîtier
électrique conformément au
schéma de raccordement (voir
annexe).
Le raccordement d'une sonde
extérieure est nécessaire dans
tous les cas pour le gestionnaire de
thermopompes.
■
Montez la sonde extérieure
orientée nord-est, à env. 2,5
mètres du sol. Elle doit être
protégée du rayonnement
direct du soleil et des vents
forts. Evitez le montage au-
dessus de fenêtres ou de
bouches d'aération.
■
Enlevez le couvercle pour le
montage et fixez la sonde avec
la vis fournie.
■
Raccordez la sonde, côté
construction, avec un câble
d'installation d'une section de
0,5 mm² minimum.

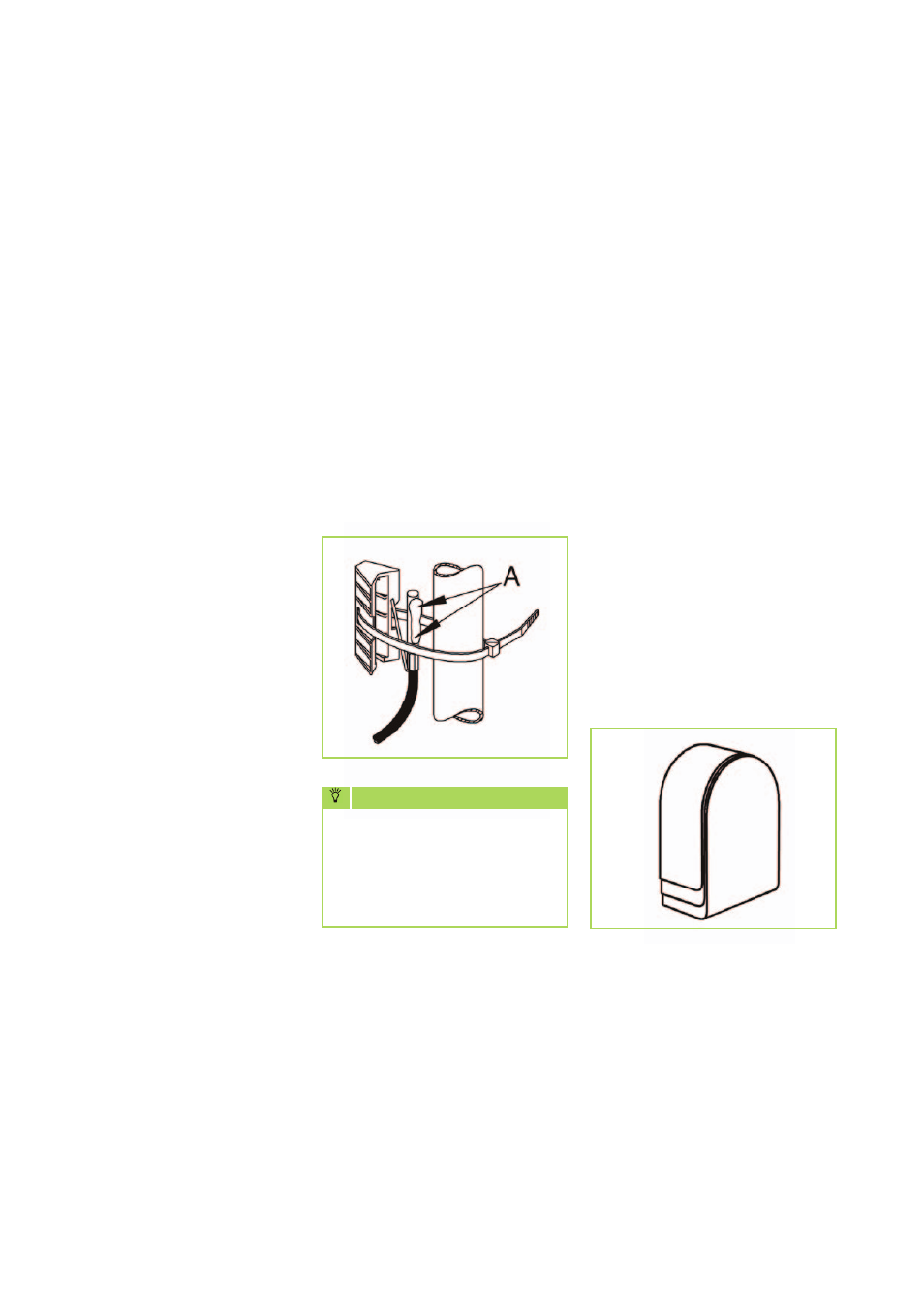

Sonde d'applique
Utilisez, pour la mesure des
températures de circuits de
chauffage, p.ex., des sondes
d'applique montées sur les tuyaux.
■
Les sondes d'applique sont
fixées au tuyau à l'aide du
support et de de la bande de
serrage fournis.
■
Nettoyez l'endroit de la pose.
Appliquez la pate conductrice
de chaleur (A) et fixez la sonde.
Si la longueur de câble n'est
pas suffisante, vous pouvez
prolonger les câbles des sondes
de 100 mètres au plus avec une
section de 1,5 mm².
REMARQUE
24
