Raccordez le module extérieur
et le module intérieur à deux
tuyaux en cuivre (tuyaux en
cuivre de qualité réfrigérateur)
de dimensions “ et “
(accessoires REMKO).
■
Veillez, lors du cintrage des
tuyaux de frigorigène à l'angle
de cintrage afin d'évitez de les
pliez. Ne cintrez jamais deux
fois le même endroit de tuyau
pour éviter toute porosité ou
formation de fissure.
■
Veillez à une fixation adaptée et
à une bonne isolation lors de la
pose des tuyaux de frigorigène.
■
Les tuyaux de cuivre utilisés
pour les raccordements des
modules doivent être dotés de
bords relevés.
Attention à la forme des bords
relevés et à un écrou-raccord
adapté (fourni). (figures 6 à 8).
Evitez impérativement, lors de
tous les travaux, l'introduction
de saleté, copeaux, eau, etc.
dans les tuyaux de frigorigène !
ATTENTION
Raccordement des conduites de frigorigène
Raccordement à l'appareil
■
Démontez la tôle d'habillage
du module extérieur. Enlevez,
si nécessaire, les passages
estampés.
■
Enlevez les bouchons de
protection montés en usine.
Les écrous-raccords peuvent
être réutilisés pour le montage
ultérieur. Assurez-vous que
l'écrou-raccord se trouve sur le
tuyau avant de relever les bords
des tuyaux.
■
Raccordez tout d'abord les
conduites de frigorigène à la
main aux raccords de l'appareil
pour assurer leur bonne
position, puis fixez les raccords
vissés à l'aide d'une clé à
fourche. Utilisez une clé pour
maintenir
(figure 9).

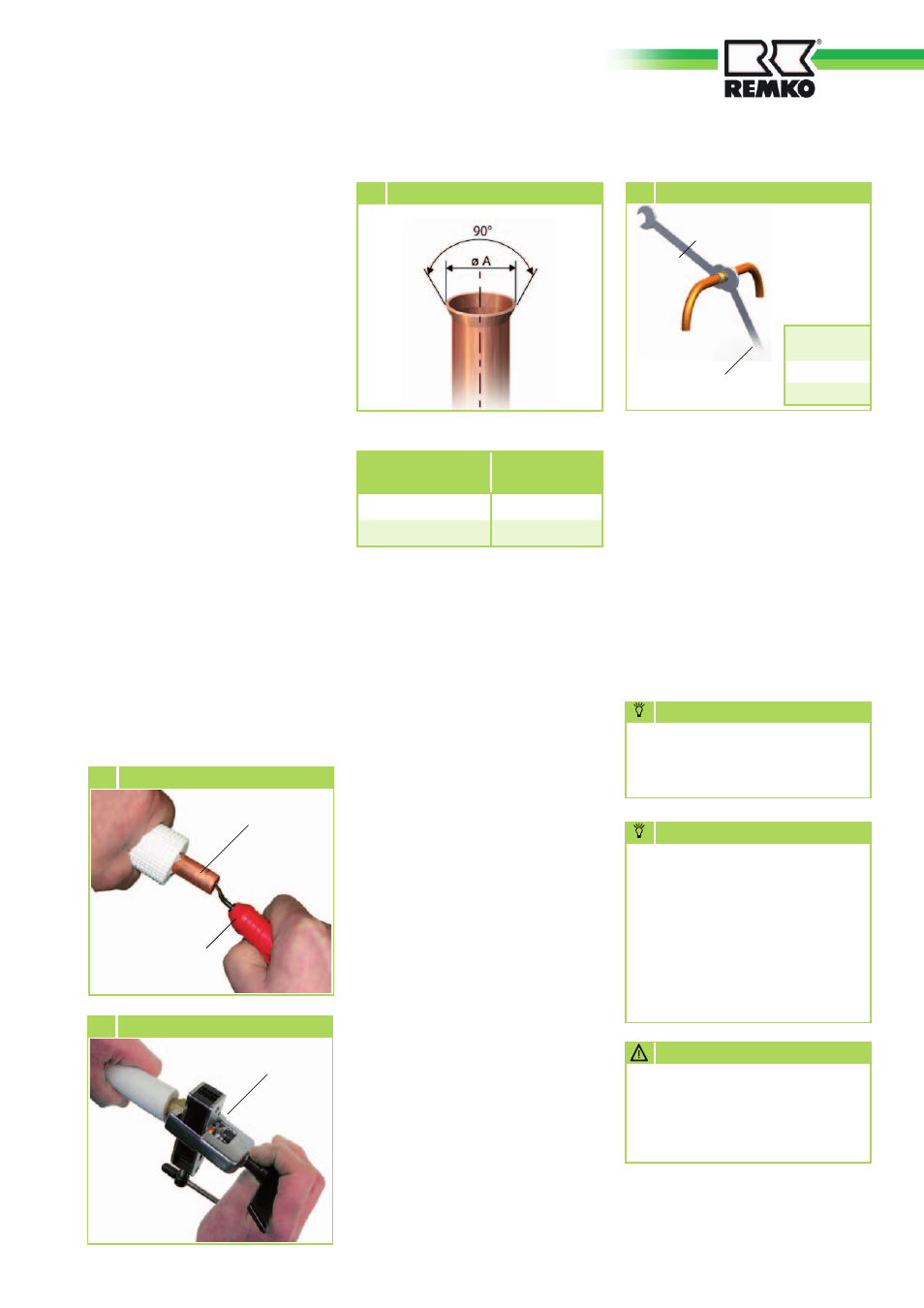

Dudgeonnière
7 Sertissage de la conduite de frigorifique
Conduite de frigorifique
Outil à ébavurer
6 Ébavurage de la conduite de frigorifique
Tuyau en cuivre
Diamètre extérieur
Dimension
d'écartement
ø A
3/8” ou 9,52 mm 12,8 - 13,2 mm
5/8” ou 15,88 mm 19,3 - 19,7 mm
Serrez à l'aide de la 1ère clé plate
Contre-serrez la
à l'aide d'une deuxième
clé plate
9 Serrage des raccords vissés
Couple
de serrage
“: 32-40 Nm
“: 65-75 Nm
■
Vous n'avez aucune mesure à
prendre pour le retour d'huile
de l'huile du compresseur.
8 Bord relevé de forme adéquate
■
Equipez les tuyaux de
frigorigène installés, y compris
les raccords relevés, d'un
matériel d'isolation adapté.
Utilisez uniquement des outils
homologués pour une utilisation
en milieu frigorifique (p.ex. :
Pince à cintrer, guillotines, outil
à ébavurer et dudgeonnière) les
tuyaux de frigorigène ne doivent
pas être sciés
REMARQUE
Les modules extérieurs sont
fournis avec des écrous-raccords
à bords relevés.
REMARQUE
