Évaporation Condensation
Compression
Détente

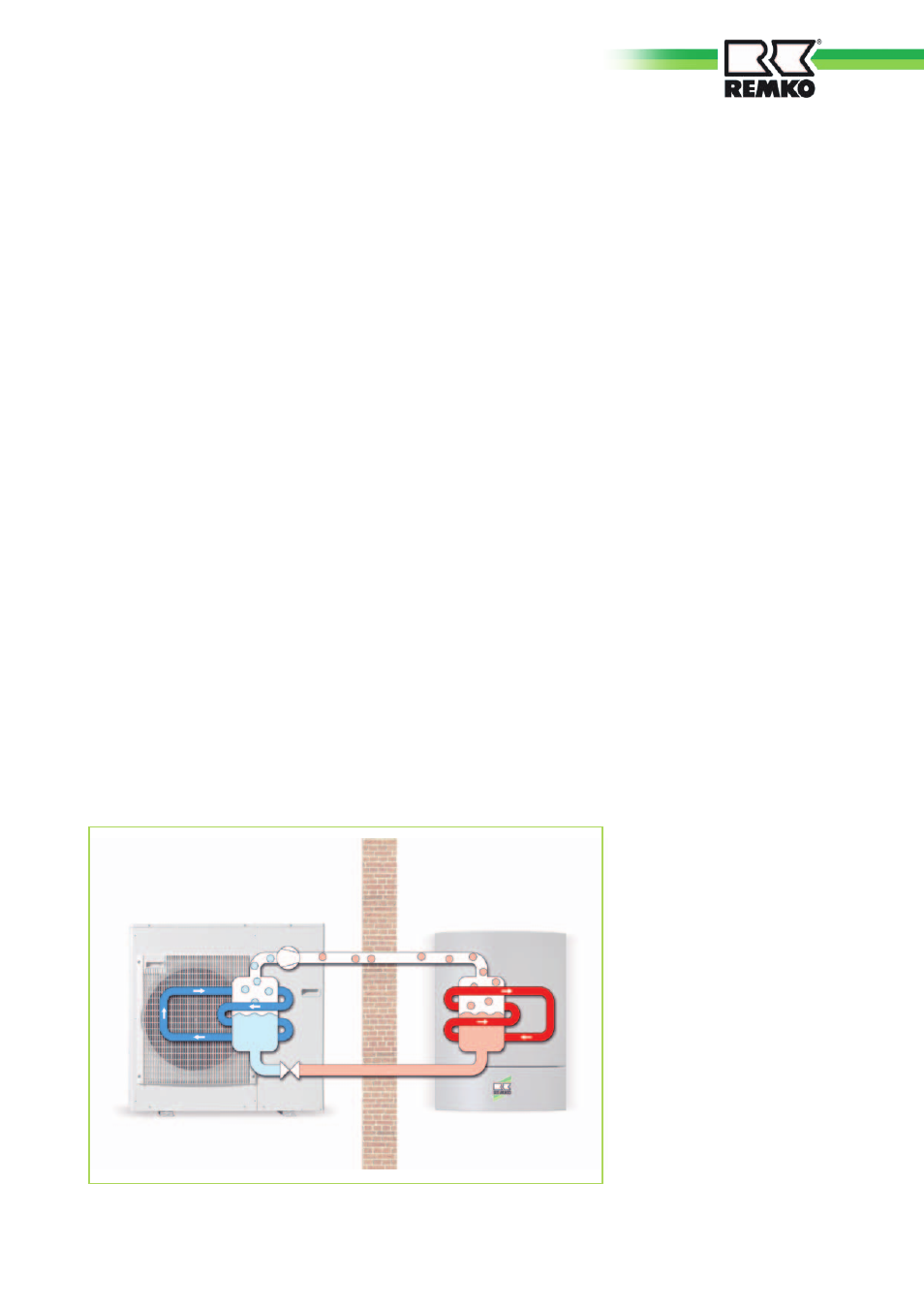

Schéma fonctionnel de chauffage
Thermopompe inverter
Module externe de la thermopompe
Zone extérieure
Module interne de la thermopompe
Zone intérieure
Une thermopompe est un appareil
qui absorbe, vie un support, la chaleur
ambiante à faible température et
la transporte là où elle peut être
utilisée à des buts de chauffage. Les
thermopompes travaillent suivant le
même principe que les réfrigérateurs.
La différence est que sur les
thermopompes, la chaleur, donc le
« déchet » du réfrigérateur, est le
produit recherché.
Le circuit de refroidissement est
constitué d'un évaporateur, d'un
compresseur, d'un condenseur et d'un
détendeur.
Le frigorigène s'évapore à basse
pression dans l'évaporateur à lamelles,
ce également à des températures
de source de chaleur peu élevées,
en absorbant l'énergie ambiante.
Le frigorigène est porté, dans le
compresseur, à une pression plus élevé
et donc un niveau de température
plus élevé, par de l'énergie électrique
et par compression.
Puis le gaz très chaud du frigorigène
est conduit dans le condenseur, un
échangeur thermique à plaques. Le
gaz très chaud se condense ici en
donnant de la chaleur au système de Modes de fonctionnement de la
thermopompe
Les thermopompes fonctionnent dans
plusieurs modes de fonctionnement.
Monovalent
La thermopompe est, tout au long de
l'année, l'unique source de chaleur des
bâtiments.
Ce mode de fonctionnement
est particulièrement adapté
aux installations de chauffage à
températures de préchauffage basses
et est particulièrement utilisé en
combinaison avec des thermopompes
saumure/eau ou eau/eau.
Mono-énergétique
La thermopompe est équipée d'un
chauffage électrique pour couvrir les
charges de pointe. La thermopompe
couvre la majeure partie des besoins
en chauffage. Le chauffage électrique
d'appoint ne s'allume que quelques
jours par an, lors de températures
extérieures très basses et soutient la
thermopompe.
Bivalent parallèle
La thermopompe fournit la totalité de
la chaleur de chauffage jusqu'à une
température extérieure définie. Lorsque
la température extérieure descend
en dessous de cette valeur définie,
un deuxième générateur de chaleur
s'allume et soutient la thermopompe.
Nous faisons ici une différence entre
le fonctionnement alternatif
avec un
chauffage au fuel ou au gaz et un
fonctionnement régénératif
à l'énergie
solaire ou au bois.
Ce mode de fonctionnement est
possible pour tous les systèmes de
chauffage.
chauffage.
Le frigorigène liquide est
alors détendu par un organe
d'étranglement, le détendeur, et ainsi
refroidi. Le frigorigène retourne alors
dans l'évaporateur fermant le circuit.
La régulation est assurée par un
gestionnaire de thermopompe
permettant un fonctionnement
autonome en plus des fonctions de
sécurité.
Le circuit d'eau du module intérieur
de la série CMF est composé
d'une pompe de chargement, d'un
échangeur thermique à plaques, d'un
filtre, d'un clapet de sécurité, d'un
manomètre, de clapets de remplissage
et de vidage, d'une purge et d'un
contrôleur de débit automatiques.
La série CMT dispose également
d'un distributeur 3 voies et d'un
accumulateur.
Les accessoires suivants sont
disponibles, consoles murales et
de sol, bac à condensat, chauffage
de bac à condensat, distributeur 3
voies, vanne de surtension et sonde
supplémentaire.
