Architecture du système
La commande de l'appareil est
effectuée de manière confortable
via le régulateur à fonctionnement
pleinement automatique µC 2 SE
Si la programmation est, suite
aux conditions locales, difficile
à effectuer via le régulateur interne,
vous pouvez également piloter
En cas d'affichage d'une
combinaison de lettres /
chiffre, il s'agit d'un défaut du
générateur d'eau froide (voir
le chapitre Élimination des
défauts et service après-vente).
! ATTENTION
L'appareil est conçu pour les
systèmes à 2 conducteurs.
Le système est équipé de 2 tuyaux
de fluide (conduite: aller et retour)
pour le refroidissement au fluide
froid ou le chauffage au fluide
chaud.
Combiné à une installation
appropriée, la au-dessus générée
peut être dirigée dans les pièces
à refroidir par le sol, le bâtiment,
ou un plafond froid.
Quelle que soit la variante
du système, assurer un débit
volumique minimal et un volume
minimal de fluide.

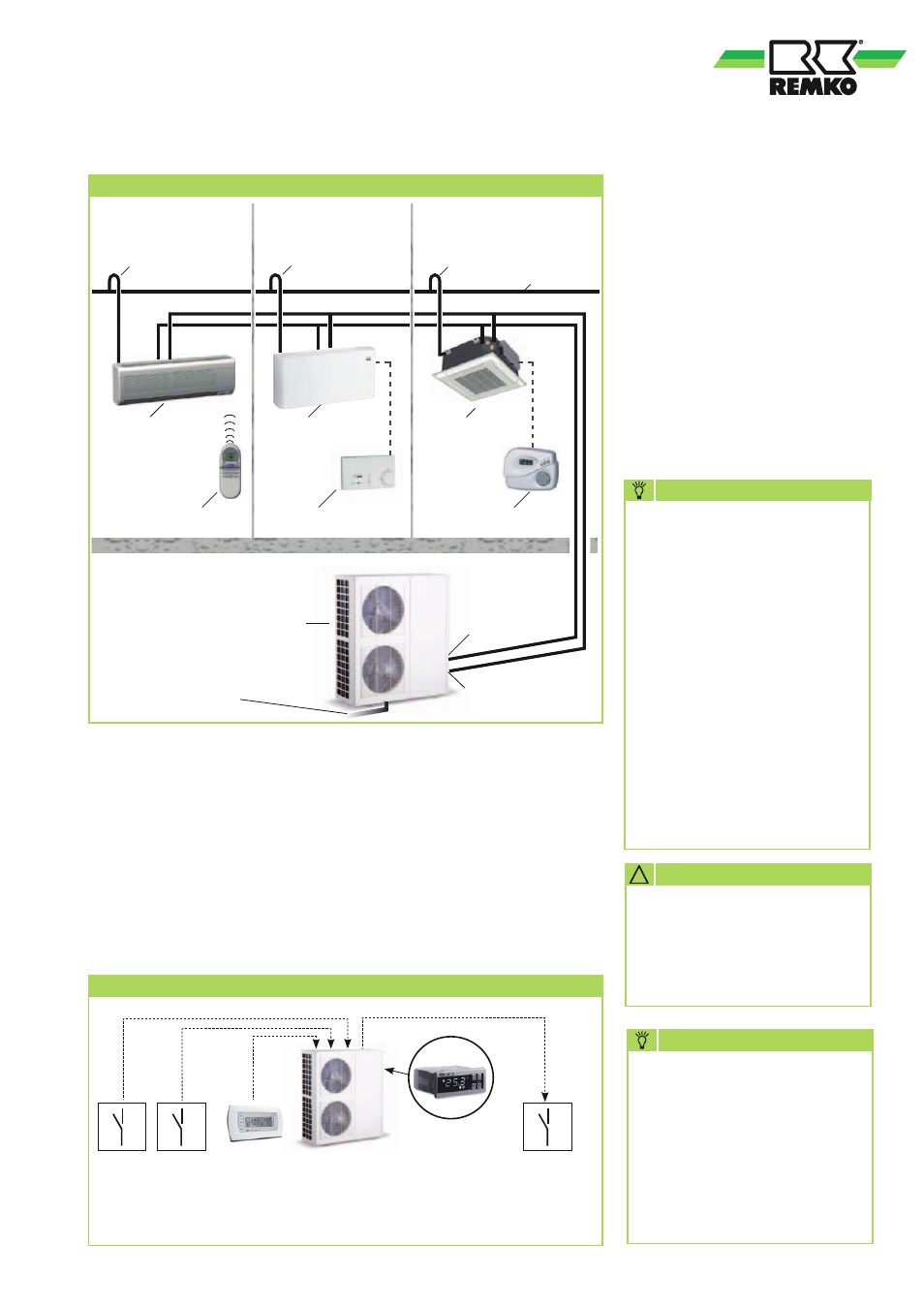

Générateurs d'eau froide
Architecture du système
Entrée du fluide
Sortie du fluide
Intérieur 1
Zone extérieure
Intérieur 2 Intérieur 3
Régulation de la température
ambiante
Régulation de la température
ambiante
Télécommande infrarouge
Récepteur
d'eau froide Récepteur
d'eau froide Récepteur
d'eau froide
Conduite d'évacuation
du condensat
Conduite d'évacuation du condensat
(uniquement sur les appareils à fonction TP)
Conduite d'évacuation du
condensat
Conduite d'évacuation du condensat
Conduite de collecte de condensat
Possibilités de commande
Message de
défaut commun
Télécommande
filaire
Contacts de libération
Marche/Arrêt Refroidir/Chauffer
(p.ex. GLT)
(équipement de série)
(équipement de série)
(Accessoires)
Régulateur µC 2 SE
(équipement de série)
l'appareil par la télécommande
filaire (accessoire) ou un contact
de libération sans contact (de série).
Vous pouvez, en série, utiliser
un contact de défaut commun pour
la signalisation externe d'un défaut.
Contribuez à l'économie
d'énergie en mode veille !
Si l'appareil, le système ou
les composants ne sont pas
utilisés, nous recommandons
d'interrompre l'alimentation
en tension.
Les composants servant à la
sécurité ne sont pas concernés
par nos recommandations !
CONSEIL
Commande
La fuite de frigorigène contribue
au changement climatique.
En cas de fuite, les frigorigènes
à faible potentiel d'effet
de serre contribuent moins
au réchauffement planétaire
que ceux dont le potentiel est
élevé. Cet appareil contient
un frigorigène à potentiel d'effet
de serre de 1975. Ainsi, une fuite
de1 kg de ce frigorigène aurait des
effets 1975 fois plus importants
sur le réchauffement planétaire
qu'1 kg de CO2 sur 100 ans.
Ne procédez à aucune tâche sur
le circuit de refroidissement ou ne
désassemblez pas l'appareil - ayez
toujours recours à du personnel
spécialisé.
REMARQUE
