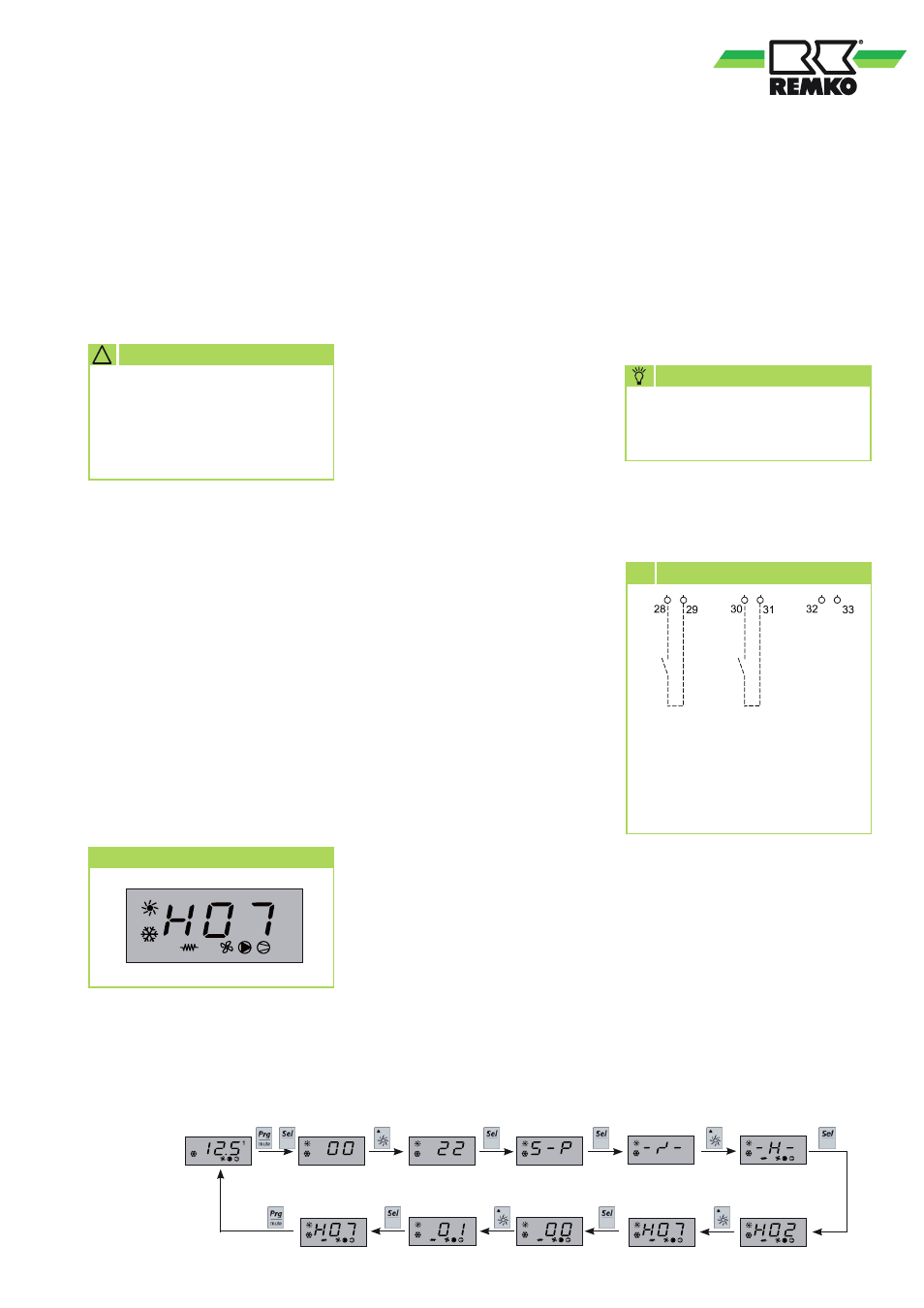

REMKO RVS 60 H - Manuel (Page 27)

Nous vous conseillons de protéger
l'appareil avec des fusibles
à fusion.
REMARQUE
Contrôlez et, si nécessaire,
corrigez la fixation et
le contact de tous les
branchements électriques
enfichables et des serre-fils.
! ATTENTION
Contact externe de libération
ID5 Mode / Veille
L'appareil peut être mis en (mode
normal) ou hors (veille) service
(Figure 8) soit avec la commande,
soit avec la télécommande filaire,
soit encore par un contact sans
potentiel externe (fermant).
En cas de modification de la
commutation côté usine,
commutation manuelle au
régulateur par la libération
externe par contact sans potentiel,
configuration de la régulation nécessaire (voir
section « Configuration
de libération externe »).
Cette libération est utilisée, p.ex.,
pour réaliser des temps d'arrêt
pendant les heures de nuit ou
active/désactiver un GLT.
Pour le raccordement, veuillez
procéder comme suit :
1. Ouvrez le panneau
de commande et le
couvercle du coffret
électrique en enlevant les vis
de fixation et en enlevant les
couvercles.
2. Guidez la conduite sans
tension par les passages dans
le coffret électrique et bloquez
la conduite dans la décharge de
traction.
3. Reliez alors la conduite suivant
le schéma de raccordement.
4. Respectez le bon champ de
rotation.
5. Remontez toutes les pièces
préalablement démontées.
brièvement brièvement brièvement au moins 5 sec.
+
...
... plusieurs fois brièvement
brièvement
brièvement brièvement
Libération externe
En usine, la mise en et hors service de l'appareil est manuelle par les
touches sur le régulateur et, le cas échéant, par la télécommande filaire.
Si vous souhaitez une mise en et hors service externe (libération externe),
vous pouvez modifier un paramètre et commuter un contact sans potentiel
sur les bornes 28/29 et 29/30.
Réglage d'usine :
H 07 = 00 (commutation manuelle au régulateur)
Modification possible : H 07 = 01 (commutation externe par contact)
Après la permutation, vous avez :
- contact fermé 28/29 et 29/30 l'appareil est mis en service.
- contact ouvert 28/29 et 29/30 l'appareil est mis hors service.
Après la modification du paramètre, la commande n'est plus possible via
lé régulateur.
8 Contacts externes sans potentiel
RVS RVS
100/150 60/75
Unité
Utilisateur
Contact de libération
Commutation R - C
Messages d'err
eur gr
oupés
sans potentiel
Alimentation en tension
Les appareils nécessitent un
raccordement fixe à courant
alternatif/ ou à courant triphasé.
Raccorder la conduite réseau
conformément au schéma
électrique.
28-29 / 29-30 Libération fonctionnement / Veille
(sans potentiel) ID5
30-31 / 31-32 Libération Refroidissement / Chauffage
(sans potentiel) ID2
32-33 / 33-34 message de défaut externe
(max. 230V~, 3A)
