Raccordement des conduites
de fluide

Le raccordement des conduites

côté bâtiment est effectué

à l'avant de l'appareil.

Équiper, pour le dépannage,

les raccords de vannes d'arrêt

et régler le débit volumique

à l'aide de vannes à régulation.

Prévoir des vannes d'aération

automatiques supplémentaires

en entrée et en retour, au point

le plus haut de l'installation.

Les conduites de fluide

ne doivent pas exercer

de contraintes sur l'appareil.

Le raccordement des

conduites ne doit générer

aucune contrainte thermique,

ni mécanique, sur l'appareil,

Supporter, si nécessaire, les

conduites de refroidissement

avec le deuxième outil.

Si l'appareil ne fonctionne

qu'avec une partie de

l'installation complète, il faut

simuler le débit volumique des

parties suivantes de l'installation

par des vannes de régulation.

Dimensionner les tuyaux

de manière à respecter le débit

volumique minimal prescrit.

Montage de la vanne de sécurité

La vanne de sécurité de série
n'est pas montée. Positionnez
la vanne suivant la figure
et effectuez un montage correct
de la conduite. Pour l'utilisation
du glycol, respectez les directives
d'élimination locales.

Guidage des conduites
RVS 60H / RVS 75H

possibilité

de guidage

de

conduites

possibilité

de guidage

de

conduites

aucun guidage de

conduite possible

RVS 100H / RVS 150H

Composants nécessaires de l'installation

aucun guidage de

conduite possible

aucun guidage de conduite

possible

aucun guidage de

conduite possible

Pour réaliser le débit
volumique minimal, assurer
un grand débit volumique en
continu.

Position de la vanne de sécurité

RVS 60H à RVS 150H avec réservoir de fluide (aiguillage hydr.)

RVS 60H à RVS 150H

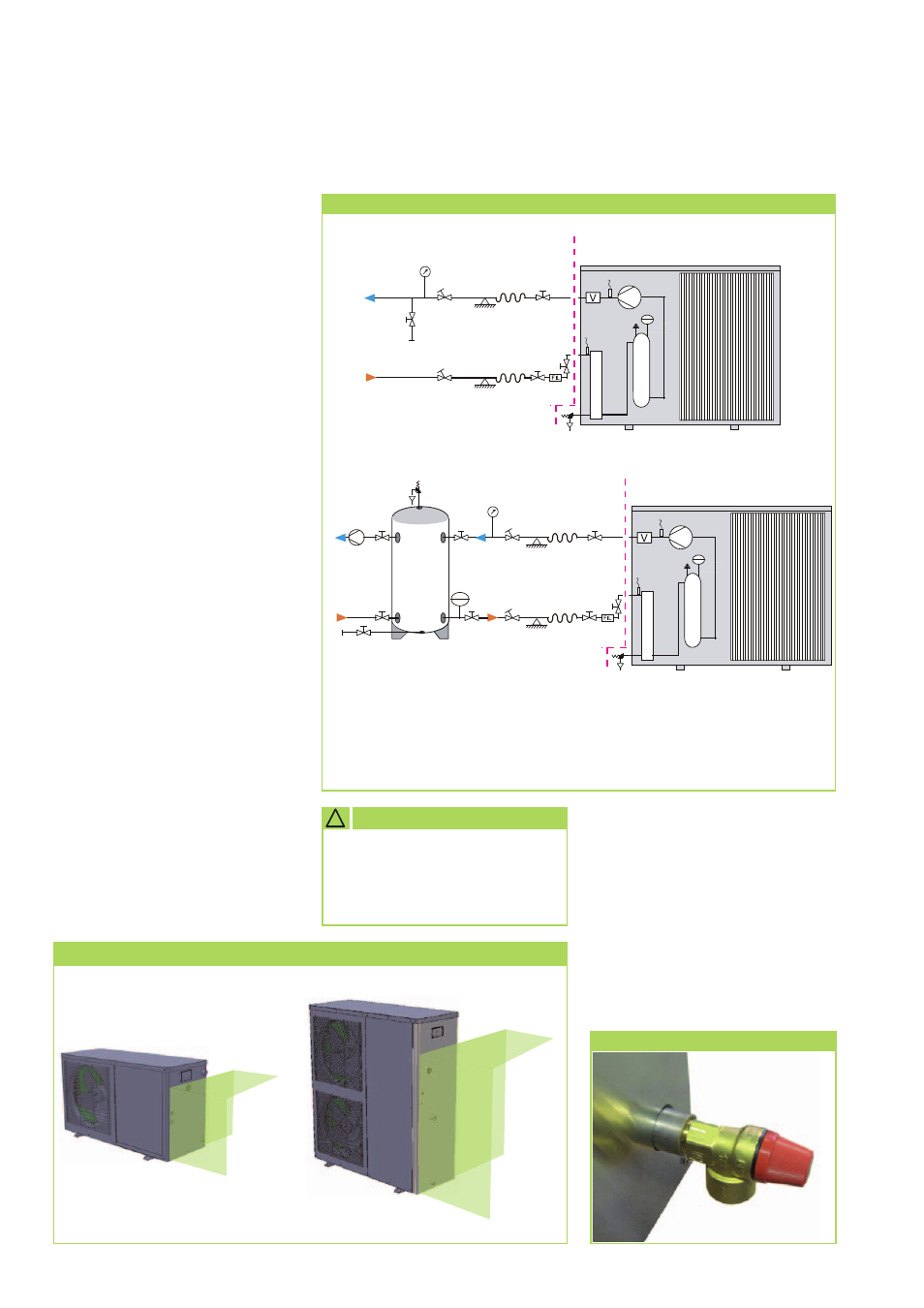

Schéma des Composants de l'installation

Légende :

1

Surveillance de débit

2

Racleur

3

Vanne d'arrêt

4

Amortisseur

5

Affichage de pression

6

Vidage

7

Aérateur automatique

8

Soupape de sécurité

1

7

8

8

6

9

9

5

13

13

4

4

12

14

15

3

3

11

11

2

10

10

1

7

8

6

9

5

13

4

4

12

14

15

3

3

11

2

10

10

9

Pompe de circulation

10 Vanne de régulation

11 Vase d'expansion à membrane

12 Échangeur thermique à plaques (évaporateur)

13 Réservoir de fluide

14 Capteur entrée du fluide

15 Capteur sortie du fluide

Volume de livraison

Volume de livraison

Côté construction

Côté construction

!

ATTENTION

REMKO RVS...H (INOX)

22
