RVS 60H RVS 75H RVS 100H RVS 150H
A 250 250 350 350
B 250 300 350 400
C 1000 1200 1500 1500
D 600 600 800 800
E 600 600 700 700
Toutes les indications sont faites en mm
■
Conformez-vous aux
consignes et directives relatives
à la stabilité et à la technique
de construction pour
le bâtiment et prévoyez,
le cas échéant, une isolation
phonique.
Air chaud
Air frais
Puits
de lumière
Généra-
teur
d'eau
froide
Air chaud
Puits
de lumière
Ventilateur
supplémentaire

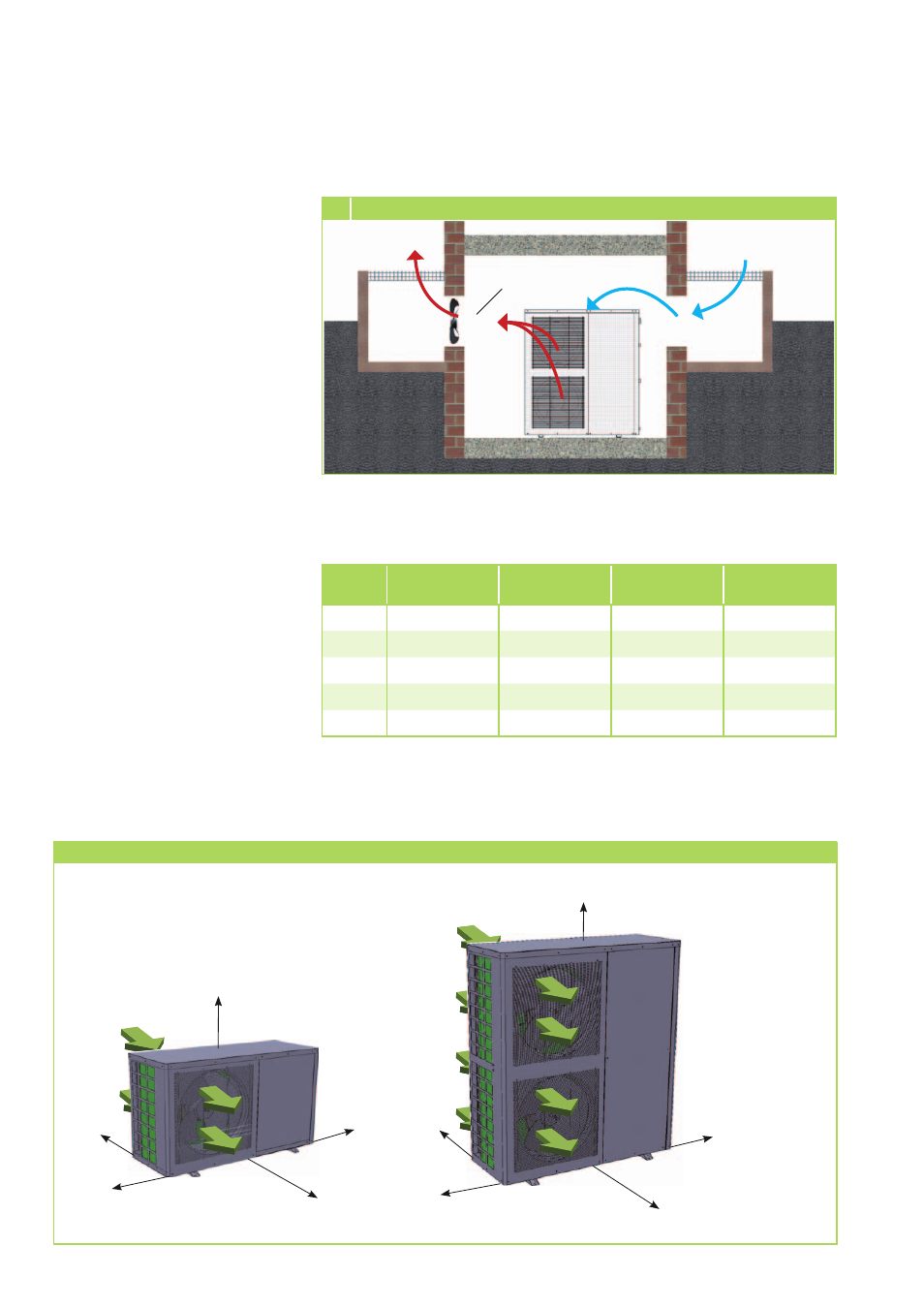

5 Installation en intérieur (mode refroidissement)
Espace libre minimal
L'illustration suivante indique
les dégagements minimaux
à respecter pour garantir un
fonctionnement impeccable des
appareils.
Ces zones de protection servent
à laisser l'air entrer et sortir sans
gêne, à assurer suffisamment
de place pour la maintenance et les
réparations et à protéger l'appareil
contre les dommages.
Espace libre minimal
RVS 60H / RVS 75H RVS 100H /RVS 150H
C
B
A
D
E
C
B
A
D
E
REMKO RVS...H (INOX)
