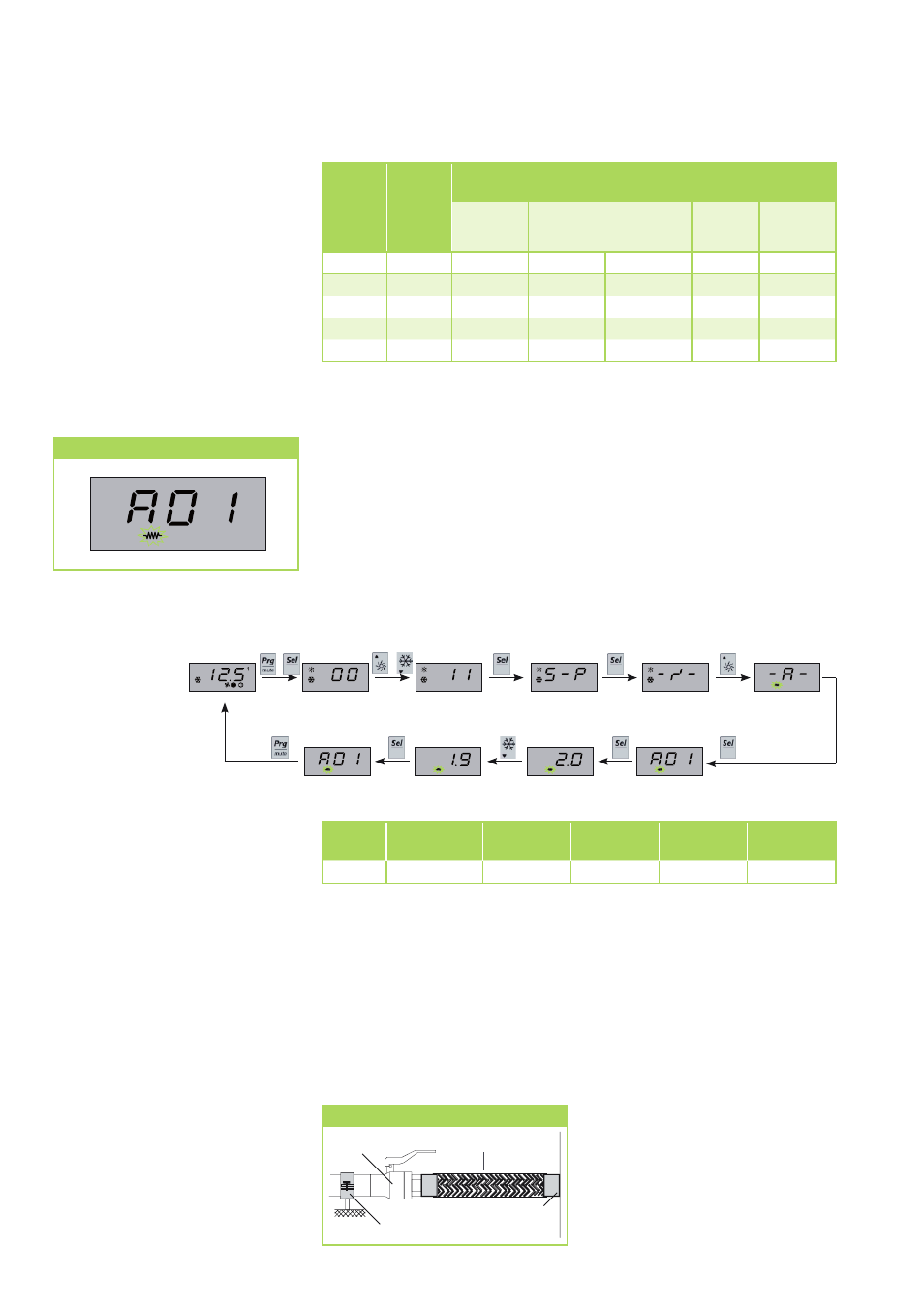

Configuration paramètres de protection antigel
Lors de l'utilisation de mélanges eau-glycol, il peut être nécessaire de
reconfigurer les paramètres de protection antigel. Au point de menu -A-,
le paramètre A 01 peut être modifié dans les limites des paramètres A 04
et A 07.
Réglage d'usine :
Activation défaut protection antigel Paramètre A 01 = +2,0 °C
Réglage supérieur protection antigel Paramètre A 04 = +4,0 °C
Réglage inférieur protection antigel Paramètre A 07 = 40,0 °C
Le déroulement de programme suivant doit être programmé.
Indiquer les valeurs suivantes :
Configuration paramètres Ar 03
Vase d'expansion à membrane (MAG)
Pour éviter les variations de pression
à l'arrêt dues à des modifications
de température, relier les MAG
à l'installation avec un remplissage
en azote (neutre à l'humidité).
L'appareil est doté en série d'un
MAG. Régler la pré-pression de
l'installation , il peut être nécessaire
d'augmenter le volume ou d'utiliser
un second MAG lors de la réalisation
d'un système de refroidissement-
chauffage.
Clapet de sécurité
Les vannes de sécurité limitent les
pressions trop élevées provoquées
par un réchauffement puissant
ou à un trop-plein du fluide.
La sortie de la vanne nécessite une
entrée libre dans une conduite
d'évacuation. Pour l'utilisation
du glycol, respectez les directives
d'élimination locales.
L'appareil est équipé en série
d'une vanne de sécurité, le cas
échéant une vanne supplémentaire
à un endroit approprié.
Amortisseurs
Afin de ne pas transférer
les vibrations du générateur
d'eau froide sur les parties
de l'installation, raccorder les
conduites à l'appareil sur des
amortisseurs.
Amortisseurs
Vanne d'arrêt Amortisseur
Fixation
statique Raccordement appareil
0% glycol
éthylène
(réglage usine)
10 % glycol
éthylène
(mot de passe)
20 % glycol
éthylène
(mot de passe)
30 % glycol
éthylène
(mot de passe)
35 % glycol
éthylène
(mot de passe)
Valeur A 01 4°C 0°C -4°C -13°C -17°C
brièvement brièvement brièvement au moins 5 sec.
+
...
plusieurs fois brièvement brièvement brièvement brièvement
+
Propor-
tion de
glycol
Protection
antigel
+-2°C
Facteurs de correction lors de l'utilisation d'un
mélange de glycol* et d'eau
au-dessus
de refroidis-
sement
au-dessus compresseur
Refroidissement Chauffage
Débit
volumique
Chute de
pression
Vol. % °C K
L
K
P refroidissement
K
P chauffage
K
V
K
D
0 0 1 1 1,012 1 1
20 -9 0,981 0,988 1,012 1,040 1,19
35 -21 0,971 0,982 1,018 1,090 1,35
40 -26 0,968 0,981 1,019 1,105 1,51
*
nous vous conseillons d'utiliser un glycol éthylène. Respectez les fiches de données de sécurité
et de produit du type de glycol utilisé.
Cette concentration assure une
résistance au gel jusqu'à -20°C,
lors de températures plus basses,
une purée de glace est générée
et l'effet d'explosion n'a pas
lieu. Si le fluide peut entrer en
contact avec de l'eau potable
ou des aliments, privilégier un
glycol de propylène sans risque
toxicologique. Pour empêcher
l'effet d'explosion, une proportion
de 38% est généralement
nécessaire.
REMKO RVS...H (INOX)
