Débit volumique minimal/maximal
La pompe de circulation du
générateur d'eau froide génère
un débit volumique de fluide
constant; il en résulte une perte
de pression dans l'installation et
dans le générateur d'eau froide.
Les surveillances de pression
différentielle et de débit dans
le générateur d'eau froide mesurent
la perte de pression au-dessus
de l'évaporateur ou le débit du fluide
et arrêtent l'appareil en cas de non
atteinte du débit volumique minimal.
Le débit volumique maximal
ne doit pas non plus être dépassé
(débit maximal). Pour assurer
un débit volumique constant,
il faut des vannes 3-voies à bypass,
un aiguillage hydraulique pour
réaliser un circuit primaire et un
circuit secondaire ou un bypass
fonctionnant suivant le débit
volumique.
Vannes de régulation
Les vannes de régulation fournies
côté construction vont permettre
d'adapter les pertes de pression
individuelles constatées dans les
conduites de chaque appareil,
à l'installation complète. Les débits
volumiques de fluide s'adaptent,
suite à la chute de pression, aux
valeurs nécessaires.
Affichages de pression
et de température
Les affichages de pression
et de température installés côté
construction en entrée et en
sortie servent au réglage du débit
volumique. Ces affichages doivent
pouvoir être verrouillés.
Des capteurs de température sont
installées dans le générateur d'eau
froide en entrée et en sortie de
fluide. Le régulateur permet la
lecture des valeurs des capteurs.
Conduites de fluide
Les conduites de fluide doivent
être des tuyaux en cuivre, en acier
ou en plastique. Pour pouvoir
minimiser les pertes de pression,
les fixations doivent être adaptés
au débit.
Prendre en compte, pour
la configuration, les gros débits,
les grandes chutes de pression
des systèmes d'eau froide dus
au mélange eau-glycol et le débit
volumique minimal du générateur
d'eau froide.
Isoler la conduite contre
la diffusion de vapeur, respecter,
le cas échéant, l'EnEV actuel.
En extérieur, les conduites doivent
résister aux UV.
Lors de l'utilisation et
de l'élimination, respecter les
fiches de données de produit
et de sécurité du type de glycol
utilisé ainsi que les directives
régionales en vigueur (p.ex. loi
sur l'état de l'eau).
! ATTENTION
Utilisez le type et le rapport
de mélange nécessaires à votre
utilisation et pour assurer le
point de rosée.
! ATTENTION
Pour la régulation de la pompe
de circulation, nous vous
conseillons de prévoir la vanne
de régulation à proximité
de l'appareil.
REMARQUE
Volume minimal de fluide
de l'installation
Le volume minimal de fluide
de l'installation de 3,5 l/kW par
niveau de au-dessus doit être
respecté.

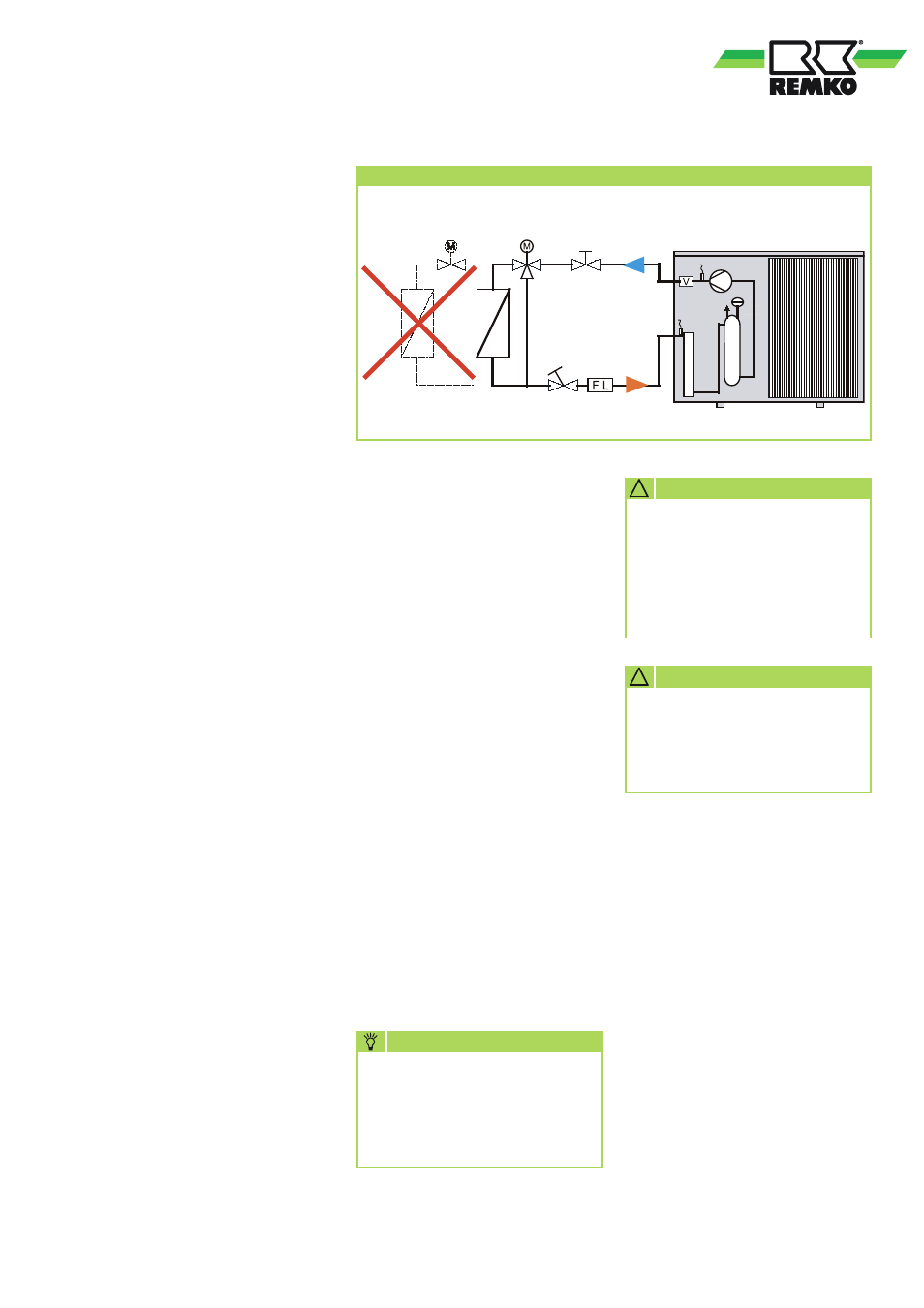

Garantie du débit volumique minimal
Installation
correcte
Installation
incorrecte
Vanne
2-voies
Vanne
3-voies
Protection antigel (accessoire)
En tant que fluide d'une
installation d'eau froide,
un mélange eau-glycol est
généralement utilisé. Selon le type
et la quantité de glycol utilisés,
la viscosité évolue, la chute
de pression augmente et la
au-dessus de refroidissement/
ou de chauffage de l'appareil
est réduite. Tous les composants
de l'installation doivent être
autorisés pour le glycol.
Nous recommandons, d'un
manière générale, de mélanger
de l'eau avec une proportion
de 34% de glycol d'éthylène avec
des inhibiteurs pour la protection
contre la corrosion.
