20

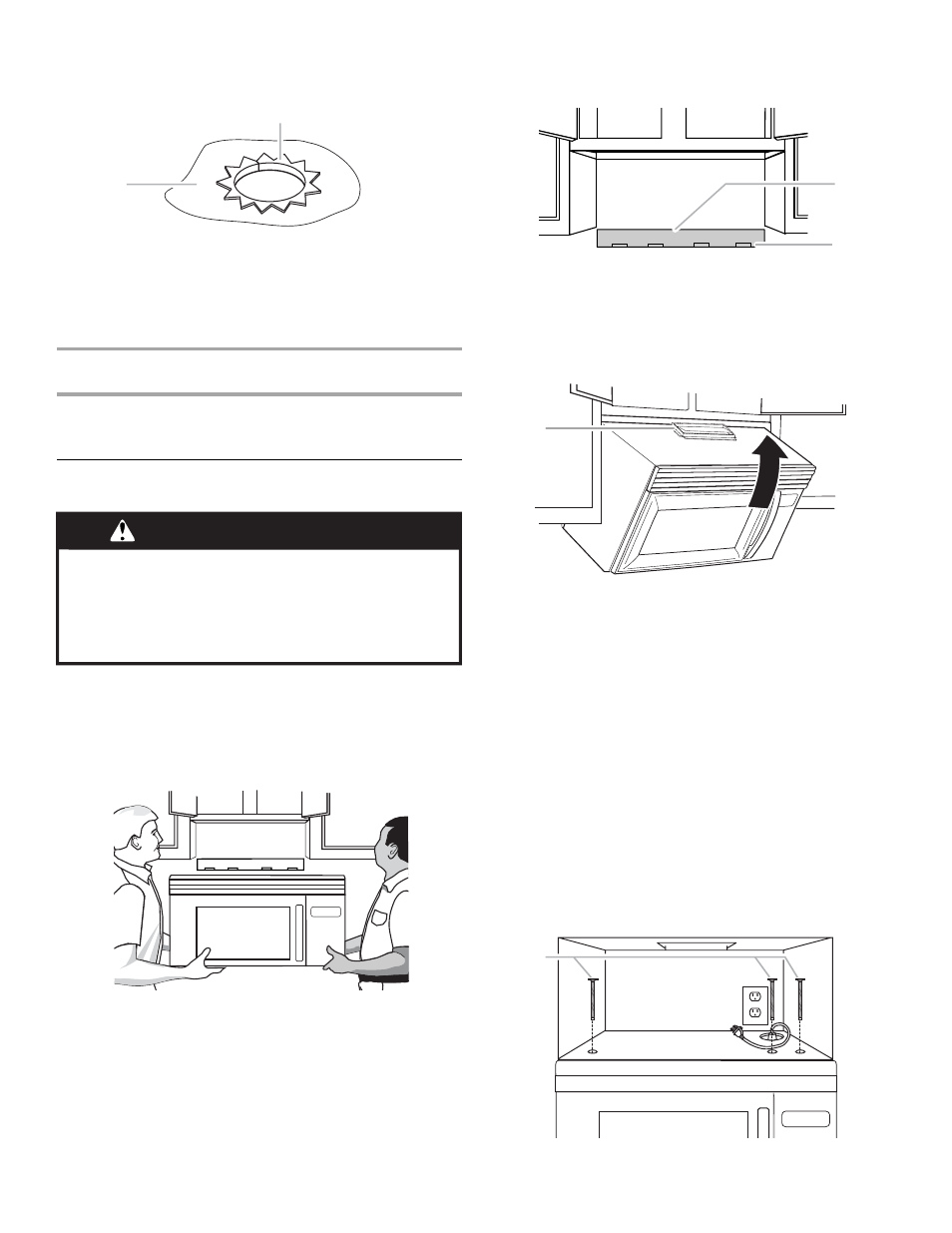

REMARQUE : Si le placard mural est métallique, la garniture de
cordon d’alimentation nécessite d’être installée autour du trou de
passage du cordon d’alimentation – voir l’illustration.
6. Percer des trous de 1/2" (13 mm) aux points “D”, “E” et “H” du
gabarit. Ces trous sont utilisés pour le passage de trois vis de
1/4-20 x 3" avec rondelle, utilisées pour la fixation du four à
micro-ondes contre le placard mural.
Pour une installation avec décharge à travers le toit
seulement
7. Découper un trou de 3/4" (19 mm) dans un coin de la zone
ombrée rectangulaire “F” sur le gabarit de placard mural.
8. À l’aide d’une scie à guichet, découper la zone rectangulaire.
Installation du four à micro-ondes
IMPORTANT : Le côté du four à micro-ondes où se trouve la
commande est le plus lourd. Manipuler le four à micro-ondes
délicatement.
1. Placer les vis 1/4-20 x 3" à l'intérieur du placard mural, à
proximité des trous de 1/2" (13 mm).
2. Vérifier que la porte du four à micro-ondes est fermée, et
qu'elle est immobilisée par du ruban adhésif.
3. Faire intervenir 2 personnes ou plus pour soulever le four à
micro-ondes et le suspendre aux pattes de support situées en
bas de la plaque de montage.
REMARQUE : Pour éviter d’endommager le four à micro-ondes,
ne pas prendre prise sur la porte ou la poignée de la porte durant
les manutentions du four à micro-ondes.
4. Alors que l'avant du four à micro-ondes est encore incliné,
enfiler le cordon d'alimentation à travers le trou de passage
percé dans le fond du placard mural.
5. Redresser le four à micro-ondes vers le placard mural.
REMARQUE : En cas d’évacuation à travers le mur, veiller à ce
que le clapet anti-reflux s’insère facilement dans le conduit dans
l’ouverture du mur.
6. Pousser le four à micro-ondes contre la plaque de montage;
maintenir le four en place.
REMARQUE : Si aucun autre ajustement de la position du four à
micro-ondes n'est nécessaire, omettre les étapes 7 à 9.
7. Si un ajustement est nécessaire, faire pivoter le four à micro-
ondes vers le bas. Faire intervenir 2 personnes ou plus pour
soulever le four à micro-ondes et le dégager de la plaque de
montage; placer le four à part sur une surface protégée.
8. Desserrer les vis de la plaque de montage. Ajuster la plaque
de montage et resserrer les vis.
9. Répéter les étapes 3 à 6.
10. Alors que le four à micro-ondes est centré, et tandis qu'au
moins une personne le maintient en place, insérer les vis à
travers le placard mural et dans le four à micro-ondes. Serrer
les vis jusqu'à ce qu'il ne reste aucun espace entre le placard
mural et le four à micro-ondes.
A. Vis
A. Placard métallique
B. Garniture du trou de passage du cordon d'alimentation
A
B
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four à micro-ondes.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Plaque de montage
B. Pattes de support
A. Module du clapet anti-reflux (pour une installation
avec décharge à travers le toit seulement)
A
B
A
A
