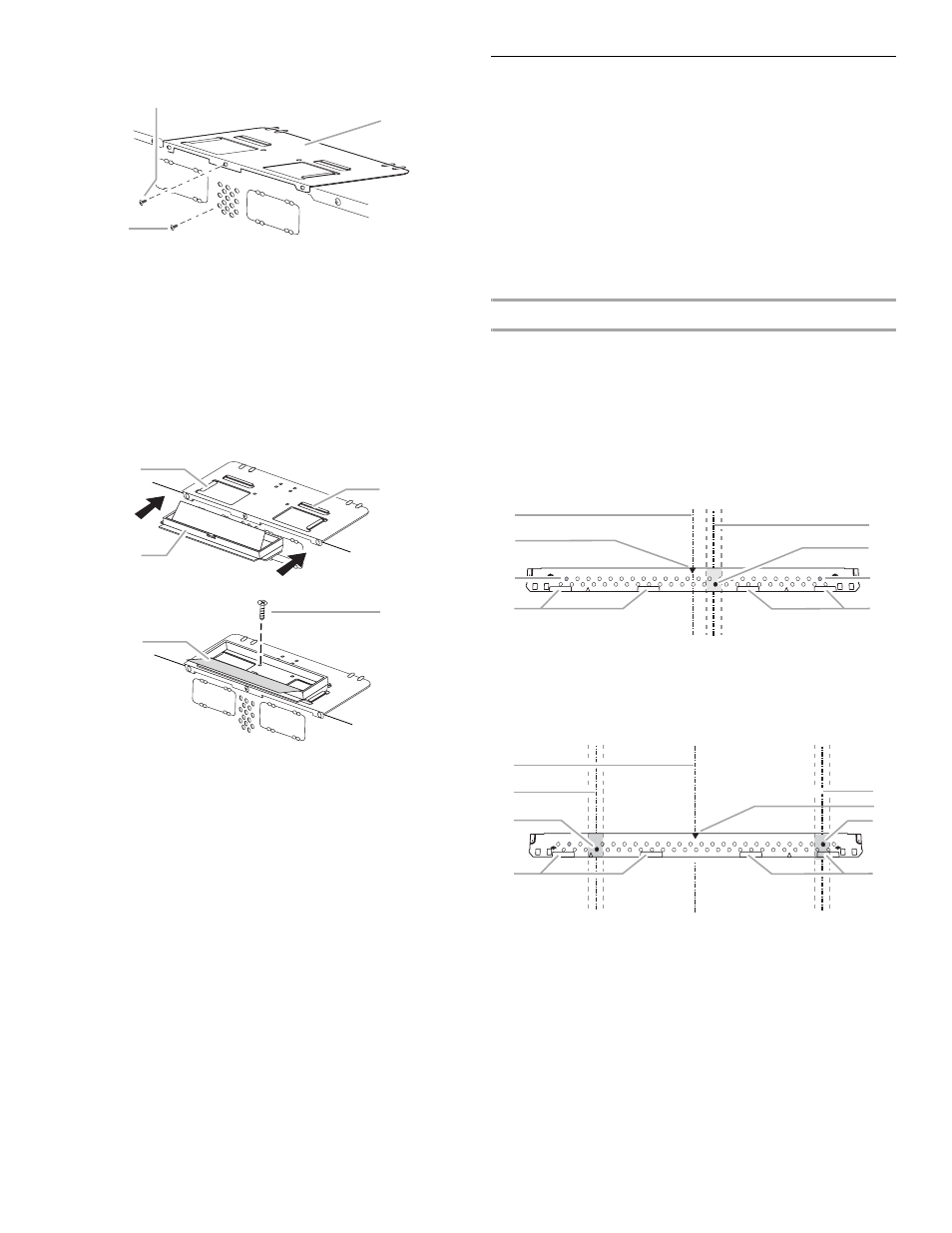

4. Fermer le clapet anti-reflux et le fixer à l'aide la vis ôtée à

l'étape 1 de “Installation avec décharge murale uniquement”.

5. Réinsérer la vis du moteur de ventilateur ôtée à l'étape 2 de

“Installation avec décharge murale uniquement”.

6. Fixer l'ensemble du clapet au volet du clapet anti-reflux en le

faisant glisser dans les glissières de chaque côté de
l'ouverture de sortie du clapet anti-reflux et en l'enfonçant
dans les languettes de verrouillage.

REMARQUE : S'assurer que la position de l'ensemble est
correcte : la charnière orientée vers le haut et l'ouverture de la
lame orientée vers le haut.

7. Ouvrir la lame du clapet et fixer le moteur de ventilateur au

four à micro-ondes avec la vis supérieure du moteur de
ventilateur ôtée à l'étape 1 de “Installation avec décharge
murale uniquement”.

Identification de la position du/des poteaux

du colombage mural

REMARQUE : S’il n’y a aucun poteau du colombage dans
l’ouverture d'encastrement du placard, ne pas installer le four à
micro-ondes.
Voir les illustrations dans “Configurations possibles du colombage
mural”.
1. Utiliser un détecteur magnétique de clou/vis pour localiser

dans l’ouverture les rives des poteaux du colombage mural.

2. Marquer la position du centre de chaque poteau du

colombage, et tracer l’axe de chaque poteau à l’aide d’un fil à
plomb. Voir les illustrations dans “Configurations possibles du
colombage mural”.

Configurations possibles du colombage mural

Les illustrations ci-dessous présentent des exemples des
configurations préférentielles d’installation avec la plaque de
montage.
REMARQUE : Si le poteau de colombage mural se trouve à moins
de 6" (15,2 cm) de l'axe central vertical (voir la section “Tracé sur
le mur arrière”), seule une installation sans décharge à l'extérieur
(recyclage) ou une installation avec décharge par le toit peut être
réalisée.

Figure 1 - Un seul poteau de colombage mural

REMARQUE : Trous pour une installation avec 1 vis d'ancrage
dans le poteau de colombage mural et 2 écrous articulés dans le
panneau de gypse.

Figure 2 - Deux poteaux de colombage mural

REMARQUE : Les trous conviennent à une configuration
d'installation avec 2 vis d'ancrage dans les poteaux de
colombage.

A. Vis du clapet anti-reflux
B. Clapet anti-reflux

C. Vis du moteur de ventilateur

A. Glissières
B. Languettes de verrouillage

C. Ensemble du clapet anti-reflux
D. Vis supérieure du moteur de ventilateur

E. Lame du clapet (ouverte)

C

B

A

A

B

C

D

E

A. Axe vertical central de l’ouverture dans le placard
B. Trous pour écrous articulés

C. Axes verticaux de poteaux du colombage
D. Trous pour vis d’ancrage

E. Pattes de support

F. Repère central sur la plaque de montage

A

B

B

C

D

E

E

F

D

A

C

C

F

E

E

D
