Maytag YMMV4203DB Installation - Manuel (Page 16)

16

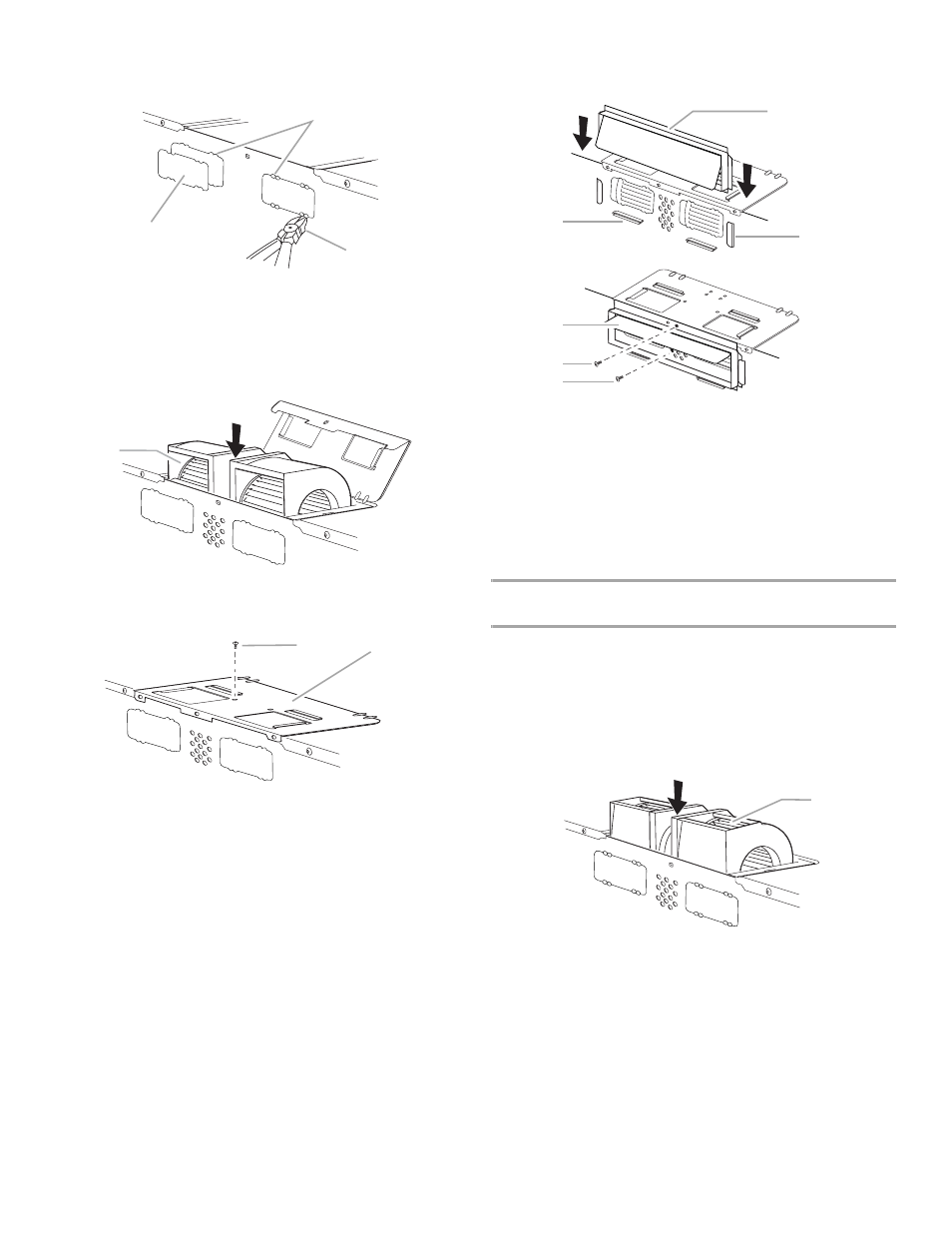

3. À l'aide d'une pince à coupe diagonale, découper doucement
au niveau des perforations des couvercles de fermeture
arrière du clapet.
4. Faire pivoter le moteur du ventilateur de 180° pour que les
orifices de sortie se trouvent face à l'arrière du four à micro-
ondes, et l'abaisser pour le réinstaller dans le four à micro-
ondes.
5. Fermer le clapet anti-reflux et réinsérer la vis du moteur de
ventilateur ôtée à l'étape 1.
6. Fixer le clapet à l'ouverture de la bouche de sortie arrière en le
faisant glisser dans les glissières de chaque côté de
l'ouverture et en le poussant dans les languettes de
verrouillage inférieures.
REMARQUE : S'assurer que la position de l'ensemble est
correcte : la charnière orientée vers le haut et l'ouverture de la
lame à l'écart du four à micro-ondes.
7. Fixer le clapet anti-reflux au châssis du clapet, à l'aide de la
vis de clapet ôtée à l'étape 1.
8. Ouvrir la lame du clapet et réinsérer la vis du moteur de
ventilateur ôtée à l'étape 2.
Pour une installation avec décharge à travers le toit
seulement
1. Répéter l’étape 1 de “Installation avec décharge murale
uniquement.”
2. Répéter l’étape 2 de “Installation avec décharge murale
uniquement.”
3. Faire pivoter le moteur du ventilateur pour que les orifices de
sortie soient orientés vers le haut du four à micro-ondes, et
que les côtés plats du moteur du ventilateur soient orientés
vers l'arrière du four à micro-ondes. Abaisser le moteur du
ventilateur pour le réinsérer dans le four à micro-ondes.
IMPORTANT : Si le moteur du ventilateur n'est pas positionné
avec les côtés plats orientés vers l'arrière du four à micro-ondes
(tel qu'illustré), le rendement sera médiocre.
A. Couvercles de fermeture du clapet
B. Perforations
C. Pince à coupe diagonale
A. Orifice de sortie
A. Vis supérieure du moteur de ventilateur
B. Clapet anti-reflux
C
B
A
A
A B
A. Clapet anti-reflux
B. Languettes de verrouillage inférieures
C. Glissières
D. Lame du clapet (ouverte)
E. Vis du clapet anti-reflux
F. Vis du moteur de ventilateur
A. Orifice de sortie
A
B
C
D
E
F
A
