18

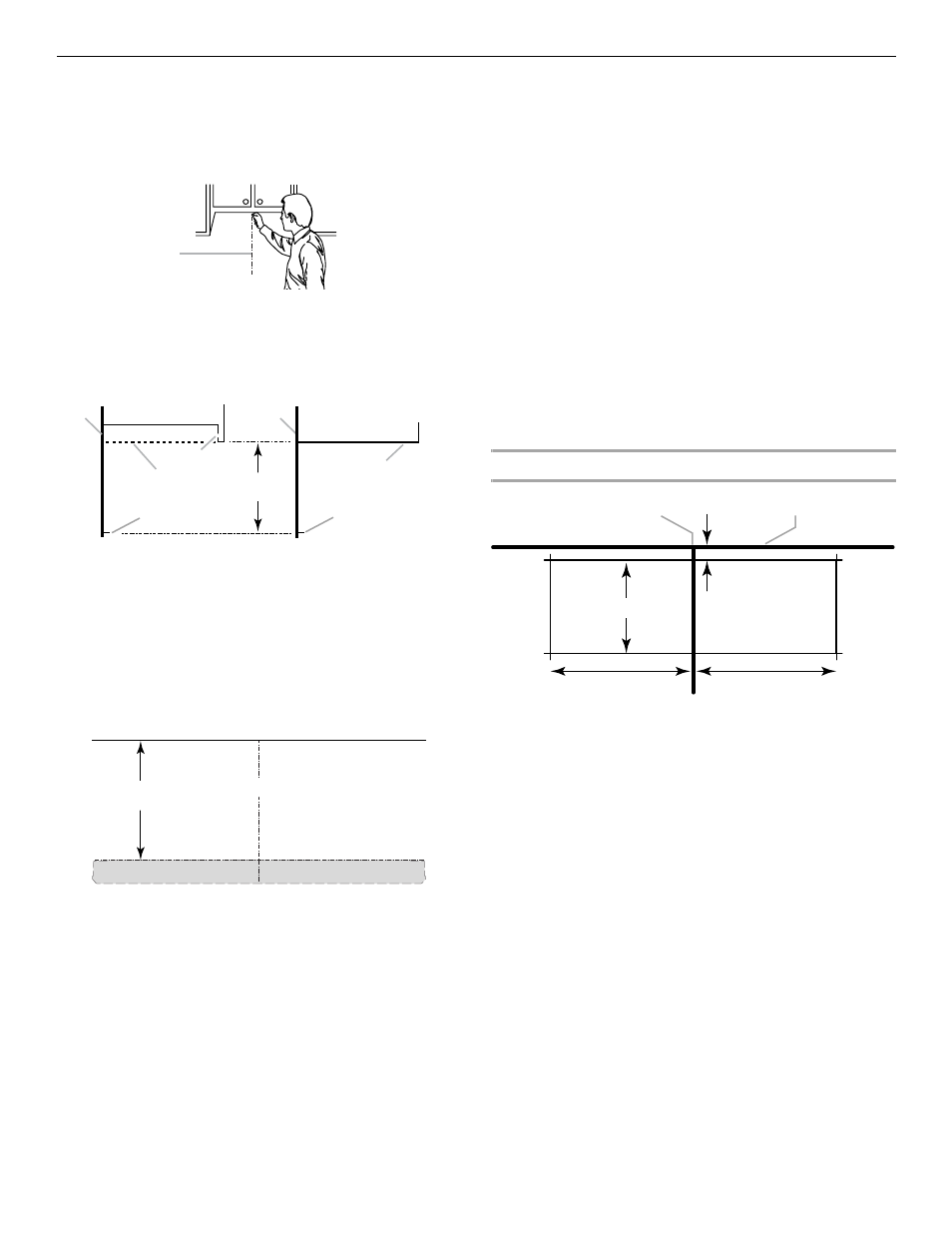

Tracé sur le mur arrière
Le four à micro-ondes doit être fixé sur au moins 1 poteau du
colombage mural, et de préférence sur 2 poteaux; on utilise pour
cela au moins 1 vis d’ancrage, et de préférence 2.
1. Utiliser un mètre-ruban; déterminer et marquer clairement la
position de l’axe central vertical de l’ouverture.
A. Axe central
2. Tracer l'axe central à 14 ¹⁄₂" (36,8 cm) en-dessous de la rive
inférieure du placard mural (ou du niveau d'affleurement, si le
placard mural possède une rive avant en surplomb - voir
l'illustration).
3. À l'aide d'une règle, tracer une ligne horizontale de niveau en
travers du repère tracé à l'étape 2. Ceci représente la rive
supérieure de la plaque de montage.
4. Ôter la plaque de montage et vérifier les repères :
La ligne de la rive supérieure doit se trouver à 14 ¹⁄₂" (36,8 cm)
de la partie inférieure du placard supérieur, et doit être de
niveau.
5. Les brides de support orientées vers l’avant (voir les
illustrations de la section “Identification de la position du/des
poteau(x) de colombage mural”), aligner le marquage du
centre de la plaque de montage avec l’axe central sur le mur,
en s’assurant que sa rive supérieure est alignée avec l’axe
horizontal tracé à l’étape 3. S'assurer que la plaque de
montage est de niveau.
6. Marquer l'emplacement d'un trou à chaque extrémité de la
plaque de montage, à travers celle-ci. Il s’agit des trous de
montage.
7. Tout en maintenant la plaque de montage et en s'assurant
qu'elle est alignée avec l'axe de la rive supérieure, l'axe
central et les trous de montage, localiser l'axe central/les axes
centraux du poteau de colombage tracés à l'étape 2 de
“Identification de la position du/des poteau(x) de colombage
mural”. Marquer l'emplacement d'au moins 1 trou et de
préférence 2 trous dans la plaque de montage, le plus près
possible de l'axe central/ des axes centraux du poteau de
colombage mural. Voir les illustrations de la section
“Identification de la position du/des poteau(x) de colombage
mural”. Les trous à utiliser de préférence sont ceux qui sont
marqués en noir dans les zones grisées.
8. Conserver la plaque de montage à part.
Installation avec décharge murale uniquement
9. Tracer l’axe central à 3/8" (1 cm) au-dessous de la rive
inférieure du placard mural.
10. Utiliser un mètre-ruban; marquer un point à 6" (15,2 cm) de
chaque côté de l’axe central.
11. Marquer un point à 4" (10,2 cm) au-dessous de la marque
tracée à l’étape 9.
12. Utiliser une règle; tracer 2 lignes horizontales entre les
marques tracées aux étapes 9 et 11.
13. Tracer 2 lignes verticales avec un fil à plomb à partir des
marques faites à l’étape 7 pour obtenir un rectangle complet
de 12" x 4" (30,5 x 10,2 cm). Ce rectangle délimite la zone à
découper pour le passage du conduit d’évacuation.
14. Découper un trou de 3/4" (19 mm) dans un coin de la zone à
découper.
15. À l'aide d'une scie à guichet, découper la zone à découper
pour le passage du conduit d'évacuation.
A. Mur arrière
B. Rive avant en surplomb du placard supérieur
C. Niveau d'affleurement
D. Repère pour rive supérieure de la plaque de montage
E. Fond de la partie inférieure lisse du placard supérieur
A
A A
C
D D
E
B
14 ¹⁄₂
"
(36,8 cm)
Fond du placard mural
Partie supérieure de la
plaque de montage
14 ¹⁄₂"
(36,8 cm)
Axe central
6" (15,2 cm) 6" (15,2 cm)
³⁄₈
" (1 cm)
Fond du placard mural Axe central
4" (10,2 cm)
