Perçage de trous dans le mur arrière
La plaque de montage doit être non seulement fixée sur au moins
un poteau du colombage, mais également sur le mur au niveau
des trous de montage aux deux extrémités. Si les trous de
montage ne se trouvent pas par dessus les poteaux de
colombage muraux, utiliser deux vis à tête hexagonale de
3/16-20 x 3" avec écrous articulés. S'il y a un trou par dessus un
poteau de colombage, utiliser une vis d'ancrage et une vis à tête
hexagonale avec écrou articulé de 3/16-20 x 3". Si deux trous de
montage d'angle se trouvent par dessus les poteaux de
colombages, utiliser 2 vis d'ancrage.
1. Percer un/des trou(s) de 5/8" (16 mm) dans le mur au niveau
des trous avec repérage pour vis à tête hexagonale avec
écrou(s) articulé(s) de 3/16-20 x 3".
2. Percer des trous de 1/8" (3 mm) dans le(s) poteau(x) de
colombage à l’emplacement du/des trou(s) marqué(s) à
l’étape 7 de “Tracé sur le mur arrière”. Voir les illustrations de
“Configurations possibles du colombage mural” à la section
“Identification de la position du/des poteaux de colombage
mural”.

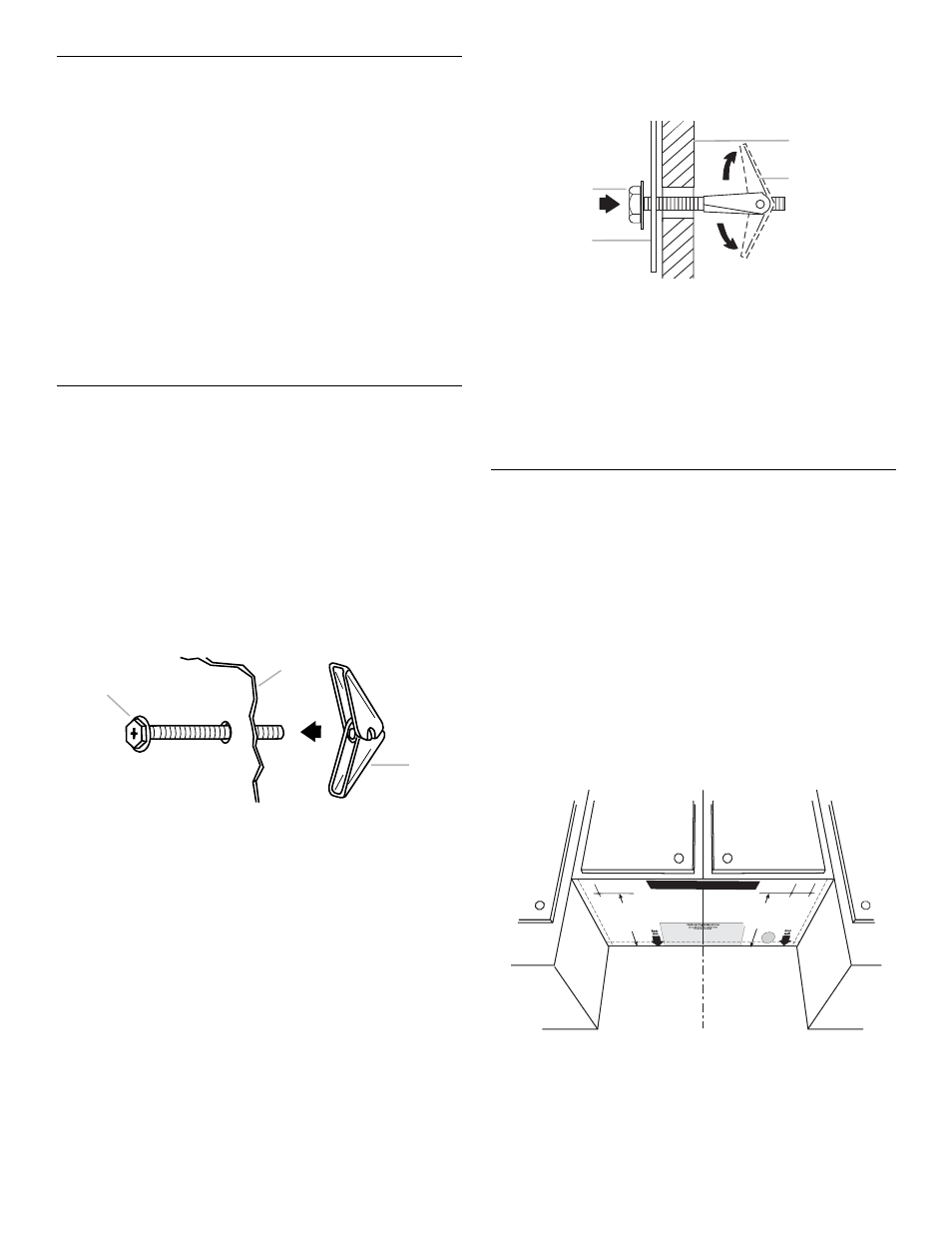

Fixation de la plaque de montage au mur
REMARQUE : Fixer la plaque de montage sur le mur au niveau
des deux trous de montage d'angle percés dans les poteaux du
colombage muraux et/ou à travers le panneau de gypse à l'aide
de vis à tête hexagonale de 3/16-20 x 3" avec écrou articulé ou vis
d’ancrage de 3/16 x 2".
Voir les illustrations de la section “Identification de la position
du/des poteau(x) de colombage mural”.
1. Avec les pattes de support de la plaque de montage orientées
vers l'avant, insérer le(s) écrou(s) de 3/16-20 x 3" à tête
hexagonale dans le(s) trou(s) de montage qui ne se trouve(nt)
pas sur le(s) poteau(x) de colombage. Engager un/des
écrou(s) articulé(s) sur chaque vis par l’arrière de la plaque de
montage. Veiller à laisser suffisamment d’espace pour que
l’écrou/les écrous articulé(s) puisse(nt) traverser le mur se
déployer à l’intérieur de celui-ci.
2. Positionner la plaque de montage sur le mur.
3. Enfoncer la/les vis avec écrou(s) articulé(s) à travers le
panneau de gypse et visser la/les vis à la main pour vérifier
que chaque écrou articulé s’est déployé et prend appui contre
le panneau de gypse.
4. Insérer la/les vis d'ancrage dans le(s) trou(s) percés dans le(s)
poteau(x) de colombage à l'étape 2 de “Perçage des trous
dans le mur arrière”.
5. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
6. Serrer solidement tous les écrous et vis d'ancrage.
Préparation du placard mural
1. Déconnecter la source de courant électrique.
2. Retirer tout le contenu du placard mural.
3. Placer le gabarit “placard mural” contre le fond du placard
mural, et le fixer avec du ruban adhésif ou des punaises.
Veiller à aligner l'axe central du gabarit avec l'axe vertical
central tracé sur le mur arrière.
Les flèches “rear wall” (mur arrière) doivent être contre le mur
arrière, pour qu'on puisse obtenir l'alignement des trous
découpés dans le placard mural avec les trous situés au
sommet du four à micro-ondes.
REMARQUE : Si le placard mural comporte un cadre
périmétrique, tailler les bords du gabarit de telle manière qu'il
puisse s'ajuster dans le cadre, contre le fond du placard mural. Le
gabarit comporte des lignes de découpe qu'on peut utiliser
comme guides.
4. Veiller à établir la dimension de 8
³⁄₄" (22,2 cm) entre le mur
arrière et les points “D”, “E” et “H” sur le gabarit.
5. Percer le trou de diamètre 1½" (3,8 cm) dans la zone circulaire
grisée “G” du gabarit. C'est le trou utilisé pour le passage du
cordon d'alimentation.
A. Vis à tête hexagonale de 3/16-20 x 3"
B. Plaque de montage
C. Écrou articulé à ressort
C
A
B
A. Vis à tête hexagonale de 3/16-20 x 3"
B. Plaque de montage
C. Panneau de gypse
D. Écrou articulé à ressort
A
B
C
D
D E H
G
F
8
³⁄₄
"
(22,2 cm)
8
³⁄₄
"
(22,2 cm)
Gabar it du placard m u r a l
