3. Utiliser une scie sauteuse ou une scie à guichet pour
découper une ouverture de 7" (17,8 cm) de diamètre.
4. Installer le conduit d'évacuation à travers les ouvertures
découpées dans le placard mural ou le mur. Achever
l'installation du système d'évacuation conformément à la
méthode d'évacuation sélectionnée. Voir la section
“Exigences concernant l'évacuation”.
5. Autour de la bouche de décharge à l'extérieur, assurer
l'étanchéité avec un produit de calfeutrage.
Installation de la hotte
1. Ôter le couvercle du boîtier de connexion.
2. Selon la configuration d'installation, enlever un opercule
arrachable à l'arrière ou au sommet.
3. Installer le clapet rond (fourni) de 7" (17,8 cm) sur le système
de décharge circulaire de 7" (17,8 cm) de la hotte de
cuisinière.
4. Soulever la hotte sous le placard et déterminer sa position
d'installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l'emplacement des 4 trous de
montage sur la hotte. Placer la hotte à part sur une surface
protégée.
5. Avec un foret de
¹⁄₈" (3,0 mm), percer 4 avant-trous - voir
l'illustration.
6. Installer les quatre vis de montage n° 10 de ⁵⁄₈" dans les
avant-trous. Laisser un espace d'environ ¼" (6,4 cm) entre
les têtes des vis et le placard pour glisser la hotte en place.

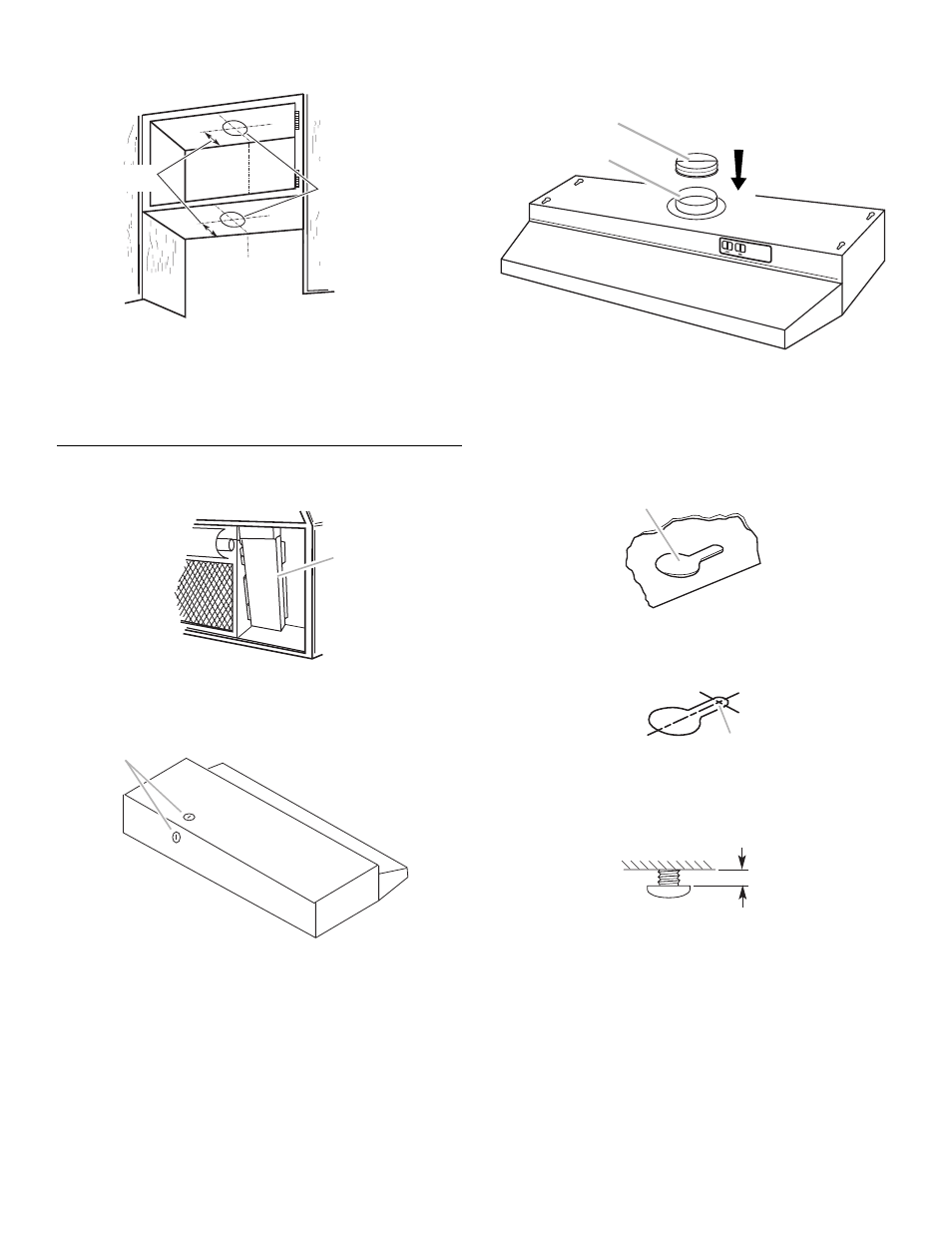

A. Couvercle du boîtier de connexion
A. Opercules arrachables
*À partir du mur,
et non du cadre
du placard
Ouvertures
découpées
dans le placard de
7
¹ / ₄ " (18,4 cm)
diamètre
*5"
(12,7 cm)
A
A
A. Clapet rond (fourni) de 7" (17,8 cm)
B. Système de décharge circulaire de 7" (17,8 cm)
A. Trou pour vis de montage
A. Perçage des avant-trous
A
B
A
A
¹⁄₄ "
(6,4 mm)
