16

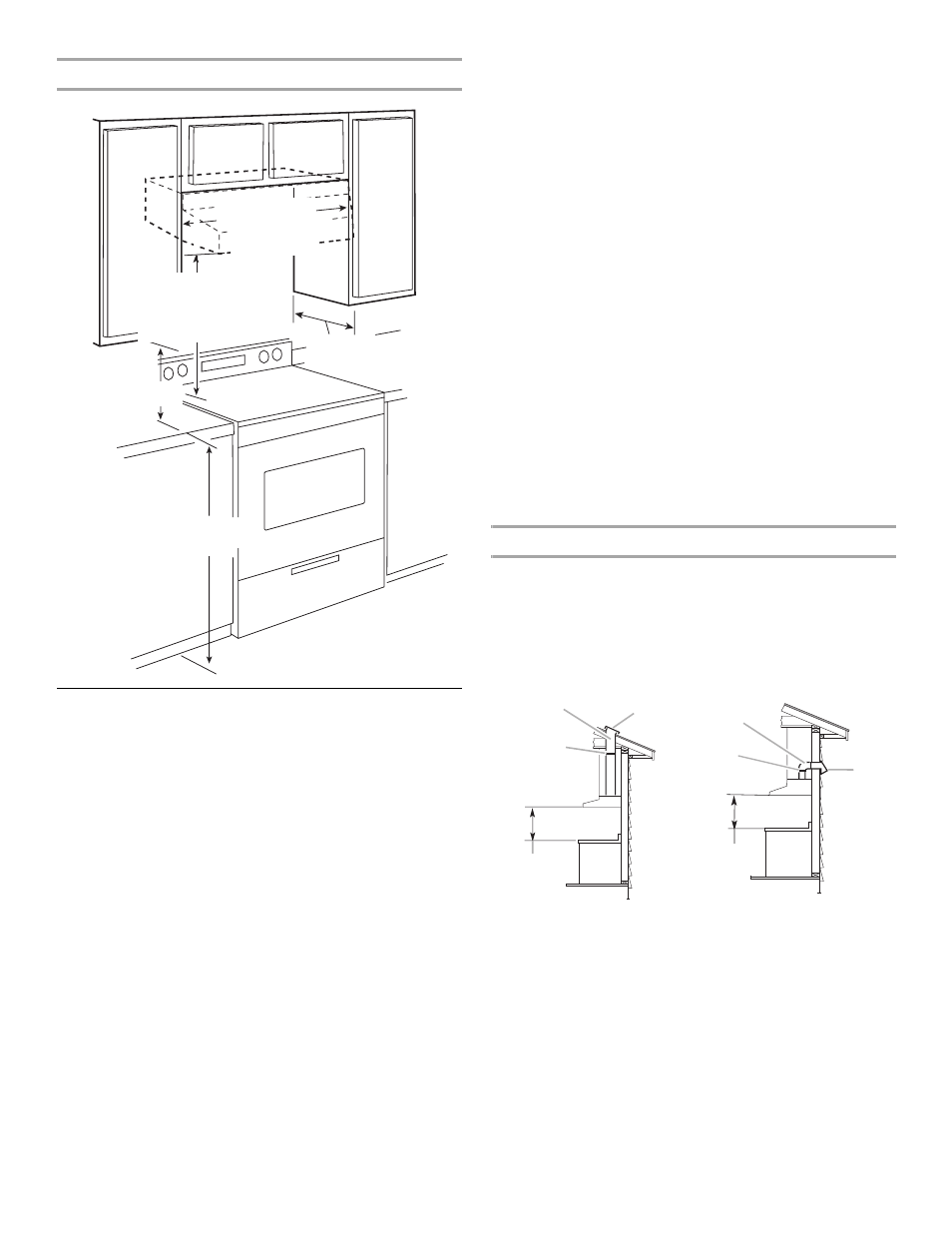

Dégagements de séparation à respecter
Exigences concernant l'évacuation
■ Le système doit décharger l'air à l'extérieur.
■ Ne pas terminer le conduit d'évacuation dans un grenier ou
dans un autre espace fermé.
■ Ne pas utiliser une bouche de décharge murale de
4" (10,2 cm) normalement utilisée pour un équipement
de buanderie.
■ Utiliser un conduit métallique uniquement. Un conduit en
métal rigide est recommandé. Ne pas utiliser un conduit de
plastique ou en feuille métallique.
Pour un fonctionnement efficace et silencieux :
■ Utiliser autant que possible des sections droites et minimiser
le nombre de coudes.
■ Ne pas utiliser plus de trois coudes à 90°.
■ Veiller à ce qu'il y ait une section droite de conduit de 24"
(61 cm) ou plus entre deux coudes, si on doit utiliser plus
d’un raccord coudé.
■ Ne pas installer 2 coudes ensemble.
■ Au niveau de chaque jointure du conduit de décharge,
assurer l'étanchéité avec les brides de serrage pour conduit.
■ Le système d'évacuation doit comporter un clapet. Si la
bouche de décharge murale ou par le toit comporte un
clapet, ne pas utiliser le clapet fourni avec la hotte de
cuisinière.
■ Autour de la bouche de décharge à l'extérieur, assurer
l'étanchéité avec un produit de calfeutrage.
■ La taille du conduit doit être uniforme.
Installations pour régions à climat froid
Dans le circuit d'évacuation, on devrait installer un clapet anti-
reflux additionnel pour minimiser le reflux d'air froid, ainsi qu'un
élément d'isolation thermique pour minimiser le transfert de
chaleur par conduction vers l'extérieur. Le clapet anti-reflux doit
être placé du côté air froid par rapport à l'élément d'isolation
thermique.
L'élément d'isolation thermique doit être aussi proche que
possible de l'endroit où le système d'évacuation s'introduit dans
la partie chauffée de la maison.
Air d'appoint
Le code du bâtiment local peut exiger l'emploi d'un système de
renouvellement de l'air/introduction d'air d'appoint, lors de
l'utilisation d'un système d'aspiration de débit supérieur à une
valeur (pieds cubes par minute) spécifiée. Le débit spécifié, en
pieds cubes par minute, est variable d'une juridiction à une autre.
Consulter un professionnel des installations de chauffage
ventilation/climatisation au sujet des exigences spécifiques
applicables dans la juridiction locale.
Méthodes d'évacuation
La sortie à l'extérieur du circuit d'évacuation peut se faire à
travers le toit ou à travers un mur. Pour la réalisation du circuit
d'évacuation, utiliser du conduit de dia. 7" (17,8 cm) avec une
longueur maximum de 26 pi (7,9 m).
hauteur
placard du bas
36" (91,4 cm)
profondeur
de placard
13" (33,0 cm)
largeur
d'ouverture
du placard
30" (76,2 cm)
36" (91,4 cm)
distance suggérée
du bas de la hotte
d’évacuation à
la surface de cuisson
18" (45,7 cm) min. à
24" (61,0 cm) max.
dégagement
entre placard
supérieur et
plan de travail
18" (45,7 cm) min.
Sortie verticale à travers le
toit
Sortie horizontale à travers
le mur
A. Conduit de 7" (17,8 cm) à travers
le toit
B. Conduit rond : utiliser un clapet
de dia. 7" (17,8 cm)
C. 18" (45,7 cm) à 24" (61,0 cm)
au-dessus de la surface de
cuisson
D. Bouche de décharge à travers le
toit
A. Conduit de 7" (17,8 cm) à
travers le mur
B. Conduit rond : utiliser un
clapet de dia. 7" (17,8 cm)
C. 18" (45,7 cm) à 24" (61,0 cm)
au-dessus de la surface de
cuisson
D. Bouche de décharge murale
A
B
D
C
A
B
C
D
