EXIGENCES D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outils nécessaires
■
Niveau
■
Foret
■
Foret de 1¼"
■
Foret de
¹⁄₈" (3 mm) pour avant-trous
■
Crayon
■
Pince
■
Pince à dénuder ou couteau utilitaire
■
Mètre-ruban ou règle
■
Pistolet à calfeutrage et composé de calfeutrage résistant
aux intempéries
■
Tournevis Phillips
■
Scie sauteuse ou scie à guichet
■
Brides de serrage pour conduit d'évacuation
■
Cisaille de ferblantier
■
Compas ou gabarit de diamètre 7" (17,8 cm)
Pièces fournies
Vérifier que toutes les pièces sont présentes.
■
Sachet de documents (1)
■
Sachet de pièces de quincaillerie (1)
■
Clapet anti-reflux rond de 7" (17,8 cm)
Pièces nécessaires
■
Serre-câble de ½" (12,5 mm) (homologation UL ou CSA)
■
Lampe à incandescence - 75 watts maximum
■
Câble d'alimentation électrique
■
Conduit d'évacuation métallique, dia. 7" (17,8 cm)
Pour placards avec cavité au fond :
■
Deux tringles d'appui de largeur 2" (5,1 cm). Longueur et
épaisseur selon les dimensions du placard.
■
Quatre vis à bois à tête plate ou vis à métaux avec rondelle et
écrou, pour la fixation des tringles d'appui.
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■
C'est à l'installateur qu'incombe la responsabilité de
respecter les distances de séparation spécifiées sur la plaque
signalétique de l'appareil. La plaque signalétique est située à
l'intérieur de la hotte, sur la paroi arrière.
■
Installer la hotte de cuisinière à distance de toute zone
exposée à des courants d'air, comme fenêtres, portes et
bouches de chauffage.
■
Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards; ces dimensions tiennent compte
des valeurs minimales des dégagements de séparation.
Avant d'effectuer des découpages, consulter les instructions
d'installation fournies par le fabricant de la table de cuisson/
cuisinière.
■
On doit disposer d'une prise de courant électrique reliée à la
terre. Voir la section “Spécifications électriques”.
■
La hotte est configurée à l'usine pour la décharge à travers le
toit ou un mur.
■
Assurer l'étanchéité au niveau de chaque ouverture
découpée dans le plafond ou le mur pour l'installation de la
hotte de cuisinière.
Installation dans une résidence mobile
L'installation de cette hotte doit satisfaire aux exigences de la
norme Manufactured Home Construction Safety Standards, Titre
24 CFR, partie 328 (anciennement Federal Standard for Mobile
Home Construction and Safety, titre 24, HUD, partie 280); lorsque
cette norme n'est pas applicable, l'installation doit satisfaire aux
critères de la plus récente édition de la norme Manufactured
Home Installation 1982 (Manufactured Home Sites, Communities
and Setups) ANSI A225.1/NFPA 501A*, ou des codes et
règlements locaux.

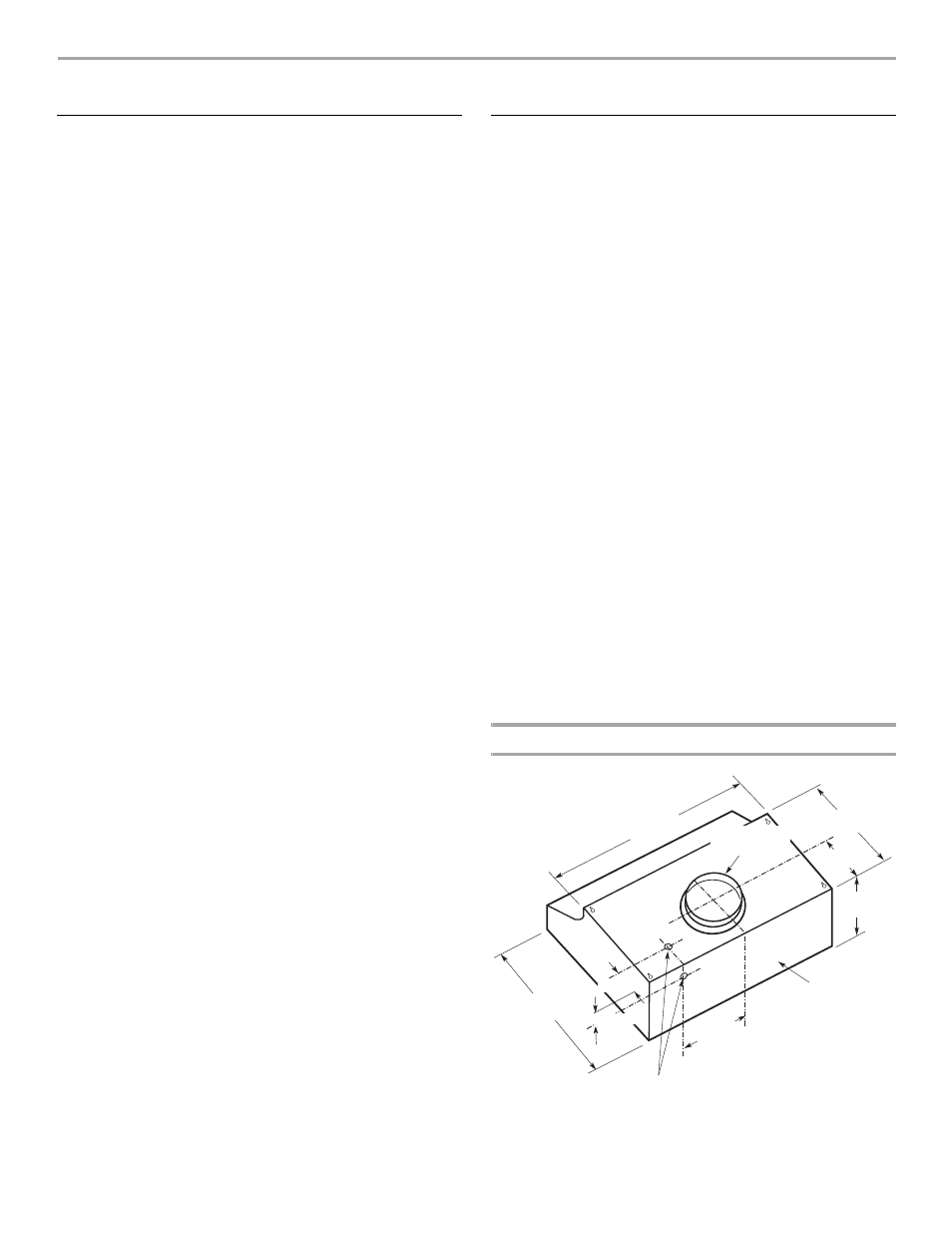

Dimensions du produit
Arrière de la hotte
Axe central
Axe central
Opercules arrachables
12"
6"
17
⁵⁄₈
"
³
/
₄
"
7
¹⁄₂
"
5
³⁄₄
"
Conduit rond
de
7" (17,8 cm)
(30,5 cm)
(14,6 cm)
(15,2 cm)
(19,1 cm)
2"
(19,1 cm)
(44,8 cm)
(5,1 cm)
29
⁷⁄₈
"
(75,9 cm)
35
⁷⁄₈
"
(91,1 cm)
