INSTRUCTIONS D'INSTALLATION
Préparation de l'emplacement
■
Il est recommandé d'installer le conduit de décharge avant de
procéder à l'installation de la hotte.
■
Avant d'exécuter les découpages, vérifier la disponibilité d'un
espace de passage suffisant dans le plafond ou le mur pour
le conduit d'évacuation.
■
Avant de sélectionner la hotte à installer, mesurer la hauteur
libre sous plafond et la hauteur maximum disponible sous la
hotte.
■
Pour éviter des détériorations et pour la propreté, placer un
épais matériau de recouvrement sur le plan de travail, la table
de cuisson ou la cuisinière.
1. Déconnecter la source de courant électrique.
2. Déterminer la méthode d'extraction à utiliser : à travers le toit
ou à travers le mur.
3. Sélectionner une surface plane pour l'assemblage de la
hotte. Placer le matériau de protection sur cette surface.
4. Si le fond du placard forme une cavité, ajouter des tringles
d'appui en bois de chaque côté. Trouver les vis pour fixer les
tringles d'appui aux emplacements indiqués.

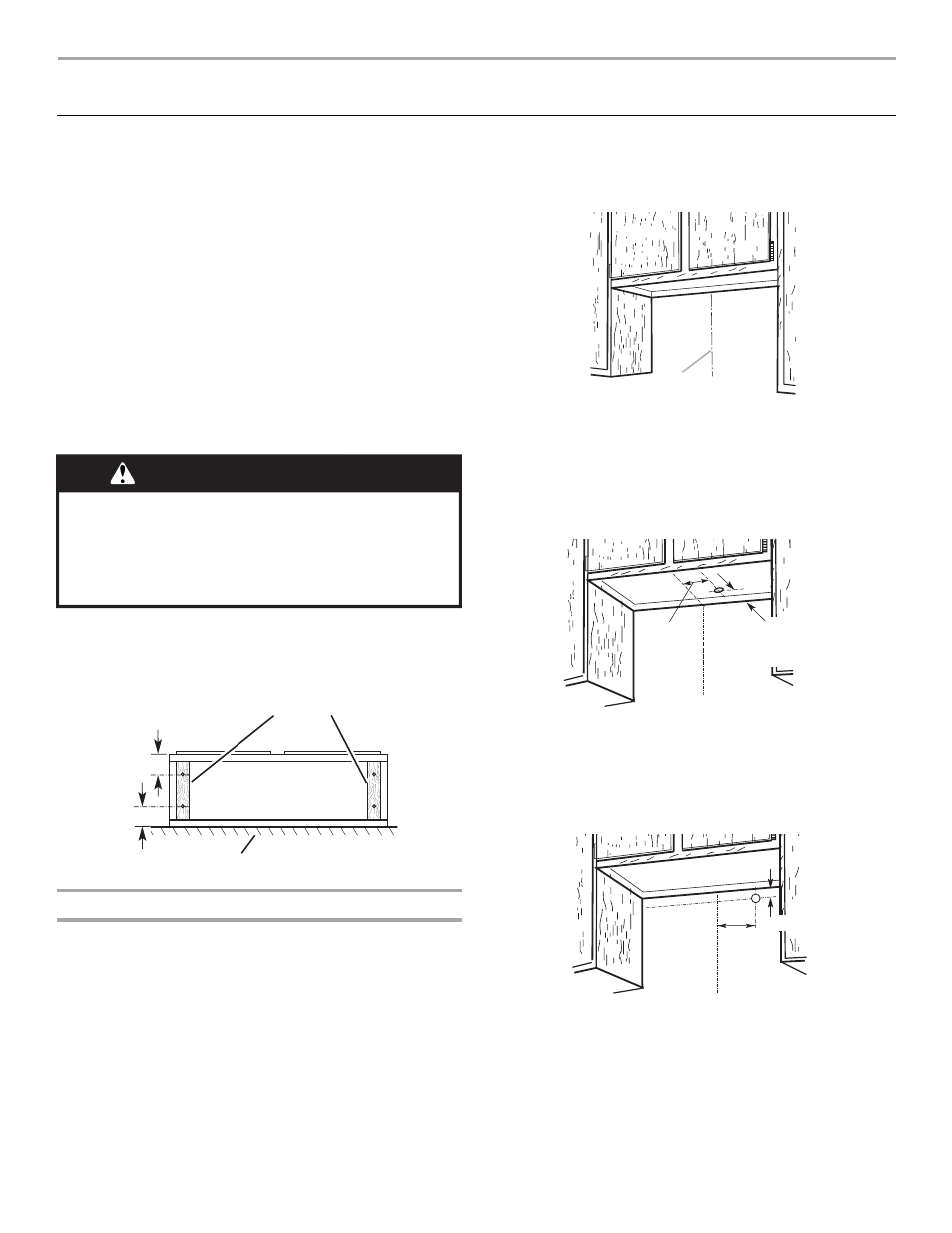

Déterminer l'emplacement du trou de passage du câble
Percer seulement un trou de passage de 1¼" (3,2 cm) de
diamètre pour le câble d'alimentation.
Voir l'étape 2 pour des instructions sur l'emplacement du trou de
passage du câble. On peut utiliser l'un ou l'autre des
emplacements indiqués pour le trou de passage du câble.
1. Sur le mur et le placard dans la zone où le passage du
conduit d'évacuation va être réalisé, déterminer et tracer l'axe
central vertical.
2. Câblage à travers le sommet du placard :
Tracer une ligne à 7½" (19,0 cm) à droite de l'axe central, sur
la face inférieure du placard. Sur cette ligne, marquer le point
situé à 2" (5,0 cm) du mur arrière. Percer en ce point un trou
de 1¼" (3,2 cm) de diamètre à travers le placard.
Câblage à travers le mur arrière :
Tracer une ligne à 7½" (19,0 cm) à droite de l'axe central, sur
la face inférieure du placard. Sur cette ligne, marquer le point
situé à ¾" (1,9 cm) de la face inférieure du placard. Percer en
ce point un trou de 1¼" (3,2 cm) de diamètre à travers le mur
arrière.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
3"
(7,6 cm)
3"
(7,6 cm)
Tringles d'appui en bois
(seulement pour fond de
placard avec cavité)
Bord inf. du placard
Mur
A. Axe central vertical
A
Axe central
2" (5,1 cm) à partir
du mur, et non du
cadre du placard
7
¹⁄₂
"
(19 cm)
7
¹⁄₂
"
(19 cm)
Axe central
³⁄₄
" (1,9 cm)
