17

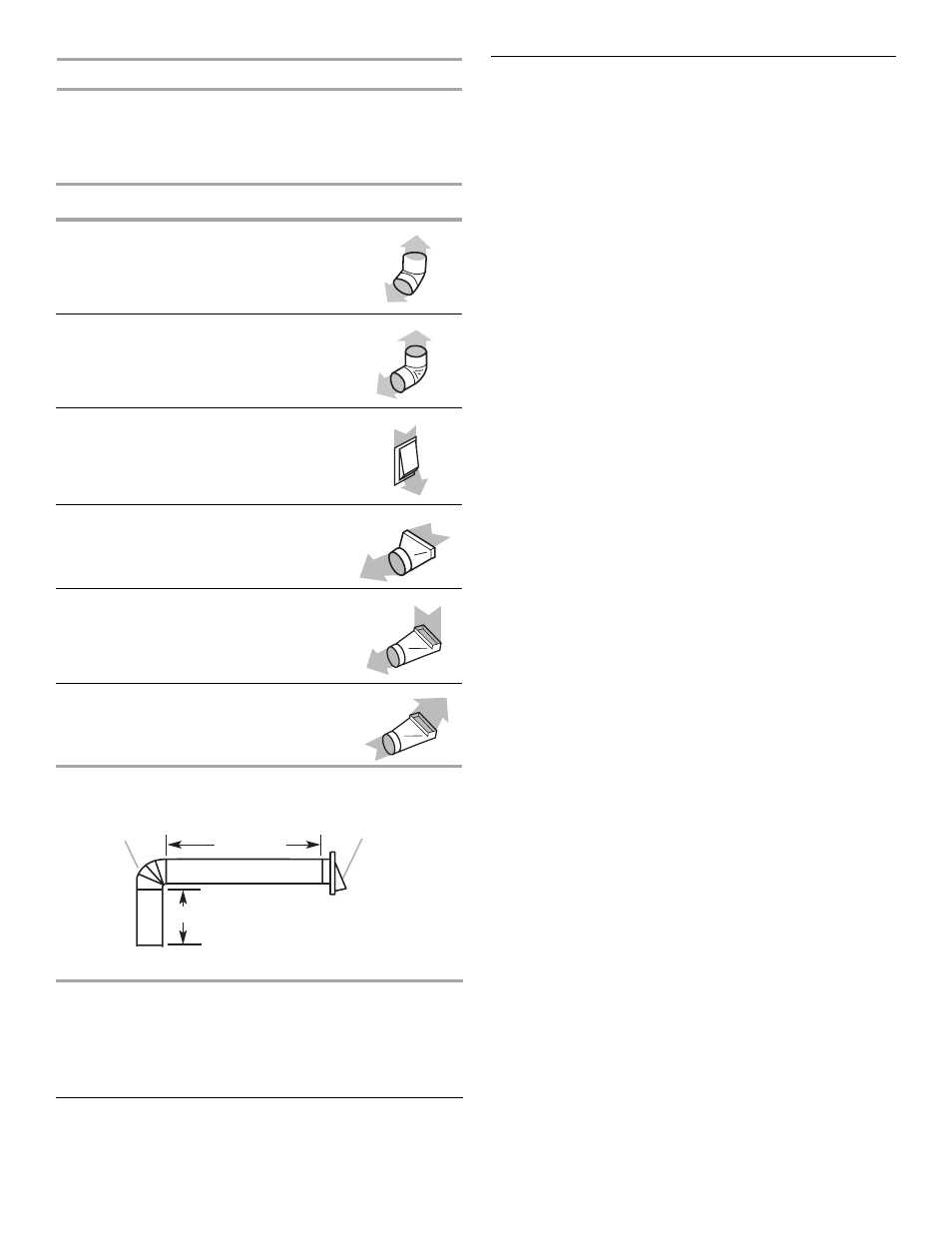

Calcul de la longueur effective du circuit d'évacuation
Pour calculer la longueur effective du circuit d'évacuation
nécessaire, additionner les longueurs équivalentes (pieds/mètres)
de tous les composants utilisés dans le système.
Système de décharge de 7" (17,8 cm)
Exemple de système de décharge
Spécifications électriques
Observer les dispositions de tous les codes et règlements en
vigueur.
Vérifier que l'installation électrique a été correctement effectuée
et qu'elle est conforme aux spécifications de la plus récente
édition des normes National Electrical Code, ANSI/NFPA 70, ou
de la norme CSA C22.1-94, Code canadien de l'électricité, partie
1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et
règlements en vigueur locaux.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu'un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ L'appareil doit être alimenté par un circuit de 120 V, CA
seulement, 60 Hz, 15 A, protégé par fusible.
■ Si le domicile est équipé d'un câblage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l'aluminium.
Appliquer la procédure recommandée par le fabricant des
connecteurs. La connexion aluminium/cuivre doit être
conforme aux codes locaux et aux pratiques de câblage
acceptées par l'industrie.
■ Le calibre des conducteurs et les connexions doivent être
compatibles avec la demande de courant de l'appareil
spécifiée sur la plaque signalétique. La plaque signalétique
de l'appareil est située derrière le filtre, sur la paroi arrière de
la hotte.
■ Le calibre des conducteurs doit satisfaire les exigences de la
plus récente édition de la norme National Electrical Code,
ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code
canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière
édition) et de tous les codes et règlements en vigueur.
Composant Conduit de diamètre 7"
(17,8 cm)
coude à 45° 2,5 pi
(0,8 m)
coude à 90° 5 pi
(1,5 m)
bouche de décharge murale
7" (17,8 cm) 0 pi
(0 m)
3 ¹⁄₄" x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
4,5 pi
(1,4 m)
coude à 90° de 3 ¹⁄₄" x 10"
(8,3 cm x 25,4 cm)
à 7" (17,8 cm)
5 pi
(1,5 m)
coude à 90 ° de 7" (17,8 cm) à
3
¹⁄₄" x 10" (8,3 cm x 25,4 cm)
9 pi
(2,7 m)
Longueur maximum = 26 pi (7,9 m)
1 - coude à 90° = 5 pi (1,5 m)
1 - bouche de
décharge murale = 0 pi (0 m)
section droite de 8 pi
(2,4 m) = 8 pi (2,4 m)
Longueur du système
de dia. 7" (17,8 cm) = 13 pi (3,9 m)
Bouche de
décharge murale
coude à 90˚
2 pi (0,6 m)
6 pi (1,8 m)
