RACCORDEMENTS ÉVOLUÉS

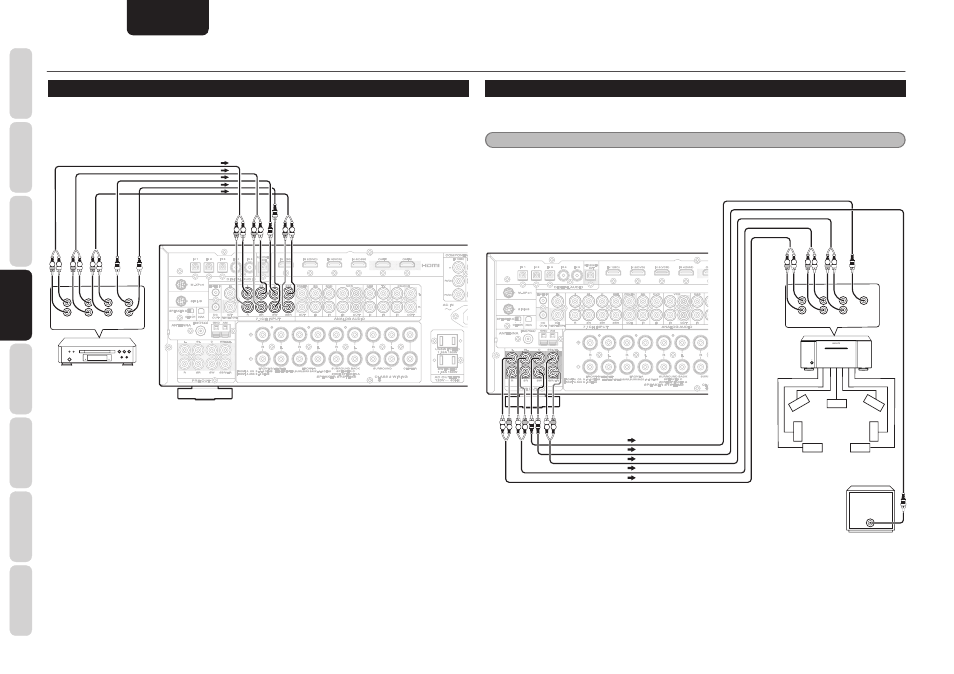

RACCORDEMENT DE COMPOSANTS AUDIO MULTI-CANAUX
Les prises 7.1CH INPUT sont destinées à une source audio multicanaux comme un lecteur multicanaux
Super Audio CD, un lecteur audio DVD ou un décodeur externe.
Si vous utilisez ces prises, activez 7.1CH INPUT et réglez le niveau 7.1CH INPUT en utilisant le
CONFIGURATION MAIN MENU (menu principal de confi guration). Voir page 26.
7.1CH INPUT 7.1CH INPUT
SBL SBL SL SL C C
SBR SBR SR SR SW SW
L L
R R
L L
R R
L R L R
L
R
FRONT SURR. SURR.
BACK
SUB
WOOFER
CENTER
R L R L R L
L R
LECTEUR audio DVD
ou
lecteur multicanaux
CD Super Audio
RACCORDEMENT D’UN AMPLIFICATEUR DE PUISSANCE EXTERNE
Les prises PREOUT sont destinées à raccorder des amplifi cateurs de puissance externes.
Veillez à raccorder chaque enceinte à l’amplifi cateur de puissance externe correspondant.
Remarque
Les prises SBL/HL et SBR/HR de l’appareil servent de prises pour les enceintes arrière surround, les enceintes
avant en hauteur et l’enceinte de ZONE A.
Le son de l'un des trois types d’enceinte mentionnés ci-dessus sera émis par ces prises.
PRE OUT PRE OUT
SL SL C C L L
R R SR SR SW SW
SBL/HL SBL/HL
SBR/HR SBR/HR
L
R
FRONT SURR. SURR.
BACK
CENTER
R L
R L R L R L
R L R L
8CH POWER AMPLIFIER MM8003 8CH POWER AMPLIFIER MM8003
POWER ON/OFF POWER ON/OFF STANDBY STANDBY
Amplifi cateur
de Puissance
Centrale
Avant Gauche Avant Droite
Surround
Gauche Surround
Droite
Surround
Arriére
Gauche
Surround
Arriére
Droite
Caisson
De Graves
Asservi
