11
NOMS ET
FONCTIONS
RACCORDEMENTS
DE BASE
ÉLÉMENT
AIRES
RACCORDEMENTS
ÉVOLUÉS
CONFIGURA
TION
FONCTIONNEMENT
ÉVOLUÉ
EN CAS DE PROBLEME
AUTRES
RACCORDEMENTS
DE BASE
FRANÇAIS

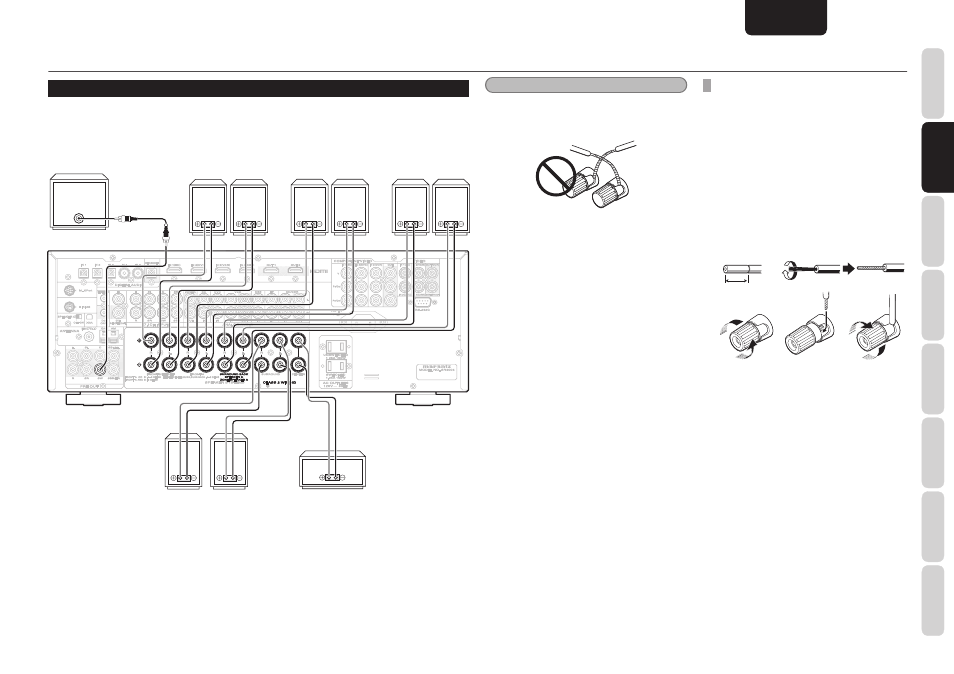

RACCORDEMENT DES ENCEINATES
• Veillez à utiliser des enceintes ayant l’impédance spécifi ée indiquée sur le panneau arrière de cet
appareil.
• Si vous raccordez un subwoofer auto-amplifi é (c.-à-d. avec un ampli intégré), branchez-le sur la prise PRE
OUT du subwoofer.
PRE OUT PRE OUT
SW SW
R R R R R R L L L L L L L L R R
SURROUND SURROUND CENTER CENTER
SPEAKER SYSTEMS SPEAKER SYSTEMS
FRONT B FRONT B/HEIGHT /HEIGHT FRONT A FRONT A
Caisson de
graves asservi
Surround
Droit Gauche
Surround arrière
Centrale
Avant A
Droit Gauche Droit Gauche
Avant B/HAUTEUR
Droit Gauche
RACCORDEMENTS DE BASE
Remarques
• Pour éviter d’endommager les circuits, ne laissez
pas les fi ls d’enceintes dénudés se toucher et ne
les laissez pas toucher une partie métallique de cet
appareil.
• Ne touchez pas les bornes d’enceintes lorsque
l’appareil est sous tension. Vous pourriez recevoir
une décharge électrique.
• Ne raccordez pas plus d’un câble d’enceinte à
une borne d’enceinte. Cela pourrait endommager
cet appareil.
• Veillez à raccorder correctement les câbles positif
et négatif de l’enceinte. Si vous les raccordez
à l’envers, la phase du signal est inversée et la
qualité du signal est altérée.
RACCORDEMENT DES FILS D’ENCEINTES
1.
Dénudez environ 10 mm (3/8 inch) de
l’isolement du fi l.
2.
Torsadez l’extrémité du fil dénudé de
manière bien serrée afi n d’éviter un court
circuit.
3.
Desserrez le bouton en le tournant dans le
sens inverse des aiguilles d’une montre.
4.
Introduisez la partie dénudée du fi l dans
l’orifi ce sur le côté de chaque borne.
5.
Serrez le bouton en le tournant dans le sens
des aiguilles d’une montre pour fi xer le fi l.
1. 2.
3. 4. 5.
10 mm (3/8 inch)
