10
NOMS ET
FONCTIONS
RACCORDEMENTS
DE BASE
ÉLÉMENT
AIRES
RACCORDEMENTS
ÉVOLUÉS
CONFIGURA
TION
FONCTIONNEMENT
ÉVOLUÉ
EN CAS DE PROBLEME
AUTRES
NOMS ET
FONCTIONS
RACCORDEMENTS
DE BASE
FRANÇAIS
!7 Prise SW
Raccordez cette prise à l’entrée de niveau de ligne
d’une enceinte d’extrêmes graves alimentée. Si un
amplifi cateur d’enceinte d’extrêmes graves externe est
utilisé, raccordez cette prise à l’entrée de l’amplifi cateur
d’enceinte d’extrêmes graves. (Page 20)
!8 Prises PRE OUT
Utilisez ces prises pour la connexion avec des
amplifi cateurs de puissance externes. (Page 20)
!9 Bornes d’antenne AM et de terre
Raccordez l’antenne cadre AM fournie. (Page 15)
@0 Borne d’antenne FM (75 ohms)
Raccordez une antenne FM externe avec un câble
coaxial ou une source FM de réseau câblé. (Page 15)
@1 Borne XM
Connectez-la au mini-tuner XM (XM Mini-Tuner) et à
la station d’accueil (Home Dock). (Voir page 23)
@2 Sélecteur SPEAKER C
Placez ce sélecteur sur ON lorsque vous utilisez
l’enceinte C. Placez-le sur OFF lorsque vous utilisez
les enceintes arrière surround, les enceintes en
hauteur ou l’enceinte de ZONE A. (Page 19)
@3 Prise DC OUT
R a c c o r d e z u n d i s p o s i t i f n é c e s s i t a n t u n
déclenchement CC sous certaines conditions
(écran, bornier d’alimentation, etc.).
Utilisez le menu de confi guration du système GUI
afi n de déterminer les conditions sous lesquelles
ces prises seront activées.
Remarque
Cette tension de sortie est uniquement pour
le contrôle (de l’état). Elle n’est pas suffi sante
pour l’entraînement.
@4 Borne SIRIUS
Raccordez au SiriusConnect TM HOME Tuner. (Voir page 23)
@5 Prise FLASHER IN
Cette borne sert à commander l’appareil dans
chaque zone. Connecter le signal de commande
d’un clavier, etc.
@6 Prise M-XPort
Raccordez le récepteur sans fi l Marantz RX101 à
cette prise. (Page 19)
NOMS ET FONCTIONS

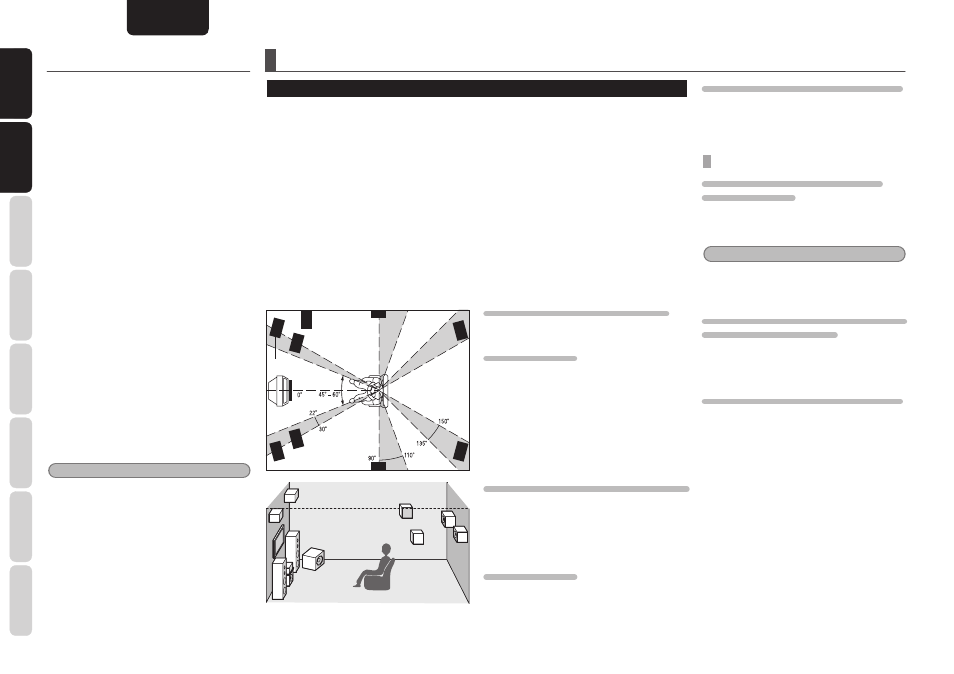

POSITIONNEMENT DES ENCEINTES
Le système d’enceinte surround idéal pour cet appareil est un système à 9 enceintes, utilisant les enceintes
avant gauche et droite, une enceinte centrale, des enceintes surround gauche et droite, des enceintes arrière
surround gauche et droite, un subwoofer et des enceintes avant en hauteur gauche et droite.
Nous recommandons, pour obtenir les meilleurs résultats, que toutes les enceintes avant soient de même
type, ayant des unités d’attaque identiques ou similaires. Cela donnera des panoramiques réguliers sur toute
la scène du son avant à mesure que l’action passe d’un côté à l’autre.
Votre enceinte de canal central est très importante car plus de 80% des dialogues d’un fi lm type émanent
du canal central. Elle doit posséder des caractéristiques acoustiques similaires à celles des enceintes
principales.
Il n’est pas nécessaire que les enceintes de canal d’ambiance soient identiques aux enceintes de canal
avant, mais elles doivent être de haute qualité.
L’enceinte arrière surround s’avère utile pour reproduire le son Dolby Digital Surround EX ou DTS-ES. L’un
des avantages de Dolby Digital et de DTS est que les canaux d’ambiance sont pleine gamme discrète, alors
qu’ils étaient limités en fréquence dans les systèmes de type «Pro Logic» antérieurs.
Les effets de graves sont une partie importante du Home Theater. Pour un plaisir optimal, un caisson de
graves doit être utilisé car il est optimisé pour la reproduction des basses fréquences. Toutefois, si vous avez
des enceintes avant pleine gamme, vous pouvez les utiliser à la place d’un caisson de graves en réglant
correctement les commutateurs dans le système de menu.
RACCORDEMENTS DE BASE
Surround arrière droit Avant droit
Avant gauche
Avant centre
Surround gauche
Caisson
de graves
Surround
arrière gauche
Surround droit
Avant en hauteur droite
Avant en hauteur gauche
ENCEINTES SURROUND GAUCHE ET DROITE
Placez les enceintes juste à côté de la position
d’écoute ou légèrement en retrait.
ENCEINTE CENTRALE
Alignez la ligne avant de l’enceinte centrale avec les
enceintes avant G/D. Ou placez l’enceinte centrale
un peu en retrait de cette ligne.
Enceintes surround gauche et droite
Lorsque cet appareil est utilisé en mode surround,
l’emplacement idéal des enceintes surround se
trouve sur les murs latéraux de la pièce, vis-à-vis de
la position d’écoute ou légèrement derrière.
Le centre de l’enceinte doit être orienté vers la
pièce.
ENCEINTES SURROUND ARRIÈRE GAUCHE ET DROITE
Des enceintes surround arrière sont nécessaires
pour installer un système complet à 7.1 canaux.
Ces enceintes doivent être placées contre le mur
arrière, derrière la position d’écoute.
Le centre de l’enceinte doit être orienté vers la
pièce.
CAISSON DE GRAVES
Nous recommandons d’utiliser un caisson de
graves pour obtenir un effet de graves maximum.
Comme le subwoofer traite uniquement les basses
fréquences, vous pouvez le placer n’importe où
dans la pièce.
ENCEINTES AVANT EN HAUTEUR GAUCHE ET DROITE
Ces enceintes sont nécessaires pour reproduire le
son Dolby Pro Logic IIz.
Elles améliorent les effets sonores créant un espace
tridimensionnel.
HAUTEUR DES ENCEINTES
ENCEINTES AVANT GAUCHE ET DROITE, ET
ENCEINTE CENTRALE
Alignez au mieux possible les haut-parleurs d’aigus
et les haut-parleurs de médiums des trois enceintes
avant sur la même hauteur.
Remarque
Utilisez des enceintes à blindage magnétique pour
les enceintes avant gauche, droite et centrale si
elles sont placées près du téléviseur.
ENCEINTES D’AMBIANCE GAUCHE ET DROITE ET
ENCEINTE SURROUND ARRIÈRE
Placez les enceintes d’ambiance gauche, droite
et centrale plus haut que vos oreilles 70cm–1m
(2.3 – 3.3 ft). Placez aussi les enceintes à la même
hauteur.
ENCEINTES AVANT EN HAUTEUR GAUCHE ET DROITE
Placez ces enceintes 1 mètre (3,3 pieds) plus haut
que les enceintes avant gauche et droite.
Vous pouvez les placer dans un angle plus large
que les enceintes avant, mais, dans l'idéal, il est
recommandé de les placer au même angle que les
enceintes avant et plus haut.
