ENTRETIEN/NOMENCLATURE DES PIÈCES
1
powermax30
Manuel de l’opérateur 5-19
14. Visser le fil de terre vert et jaune au dissipateur thermique avec un réglage dynamométrique de
17,28 kg cm.
15. Placer les fils dans le support sur le côté du couvercle d’extrémité puis à l’écart du circuit
imprimé d’alimentation.
16. Aligner l’extrémité de la gaine en caoutchouc du cordon d’alimentation sur le bord intérieur du
serre-câble. Serrer l’écrou de retenue du serre-câble sur l’extérieur du couvercle d’extrémité.
17. Replacer le panneau d’extrémité.
18. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant. Positionner
la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer
le capot.
19. Reconnecter l’alimentation électrique et le gaz d’alimentation.
Replacer l’ensemble filtre à air
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz
d’alimentation.
2. Déposer le capot de la source de courant.
3. Enlever le tuyau d’évacuation de l’orifice dans le fond de la base de la source de courant.
4. Dévisser l’écrou qui maintient le filtre à air dans le support. Incliner le fond du filtre à air en
l’écartant de la source de courant.
5. Dévisser la cuvette du filtre du corps et l’enlever.

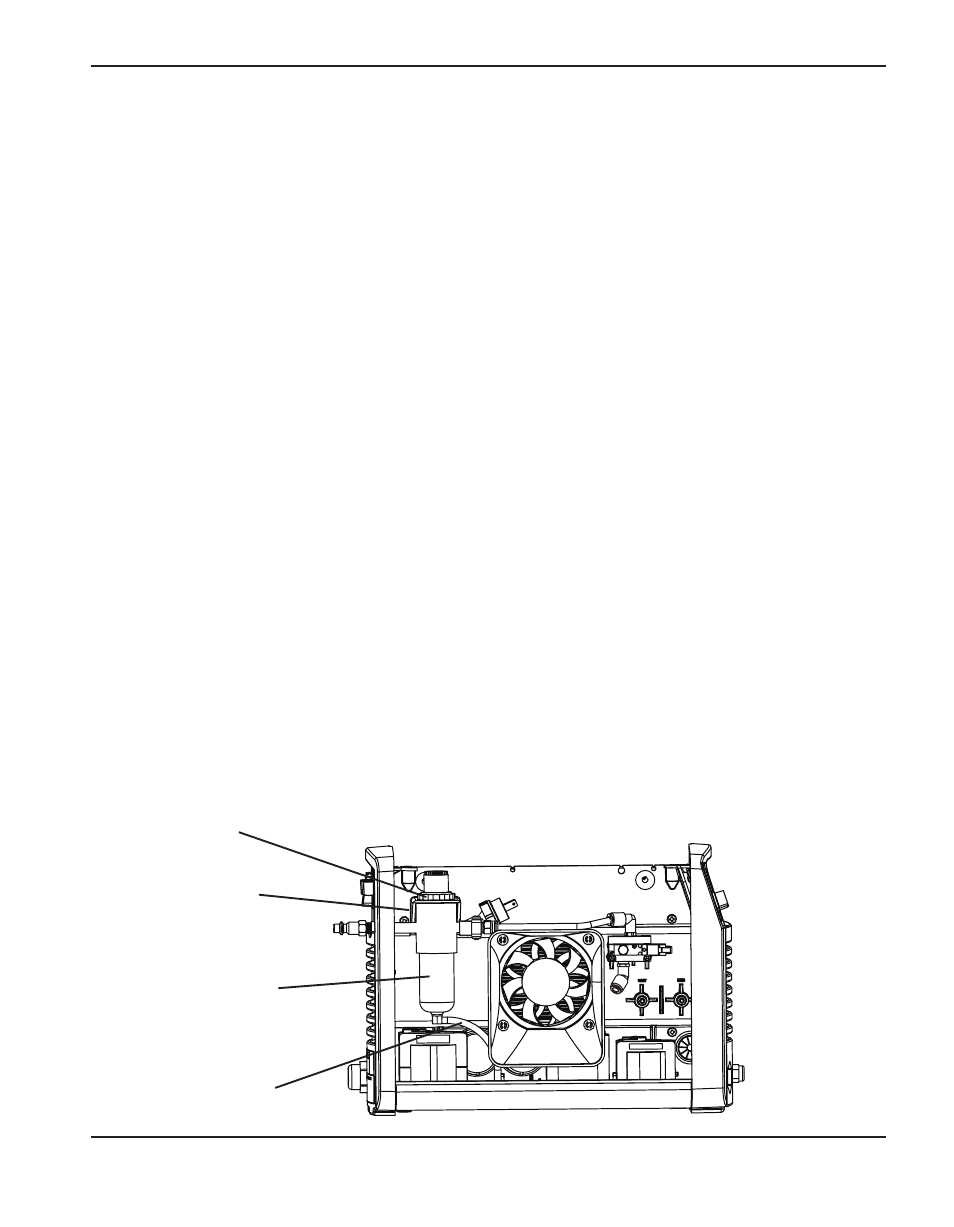

Écrou
Support
Cuvette
du filtre
Tuyau d’évacuation
