INSTALLATION
1
powermax30
Manuel de l’opérateur 3-5
1. Dénuder le cordon pour séparer les fils 3, 4 et 5.
2. Détacher l’isolation de chaque fil pour créer un bon contact avec les bornes de la fiche.
3. Faire les connexions, replacer la gaine extérieure et la bride et serrer les vis de la bride du
cordon. Les vis doivent être bien serrées mais sans trop.
Fiche 230 V
Vers la borne ligne 1 (laiton)
Vers la borne ligne 2 (laiton)
Vers borne de terre (vert)
Gaine extérieure
Bride du cordon
1
2
3
4
5
6
1
2
3
4
5
6

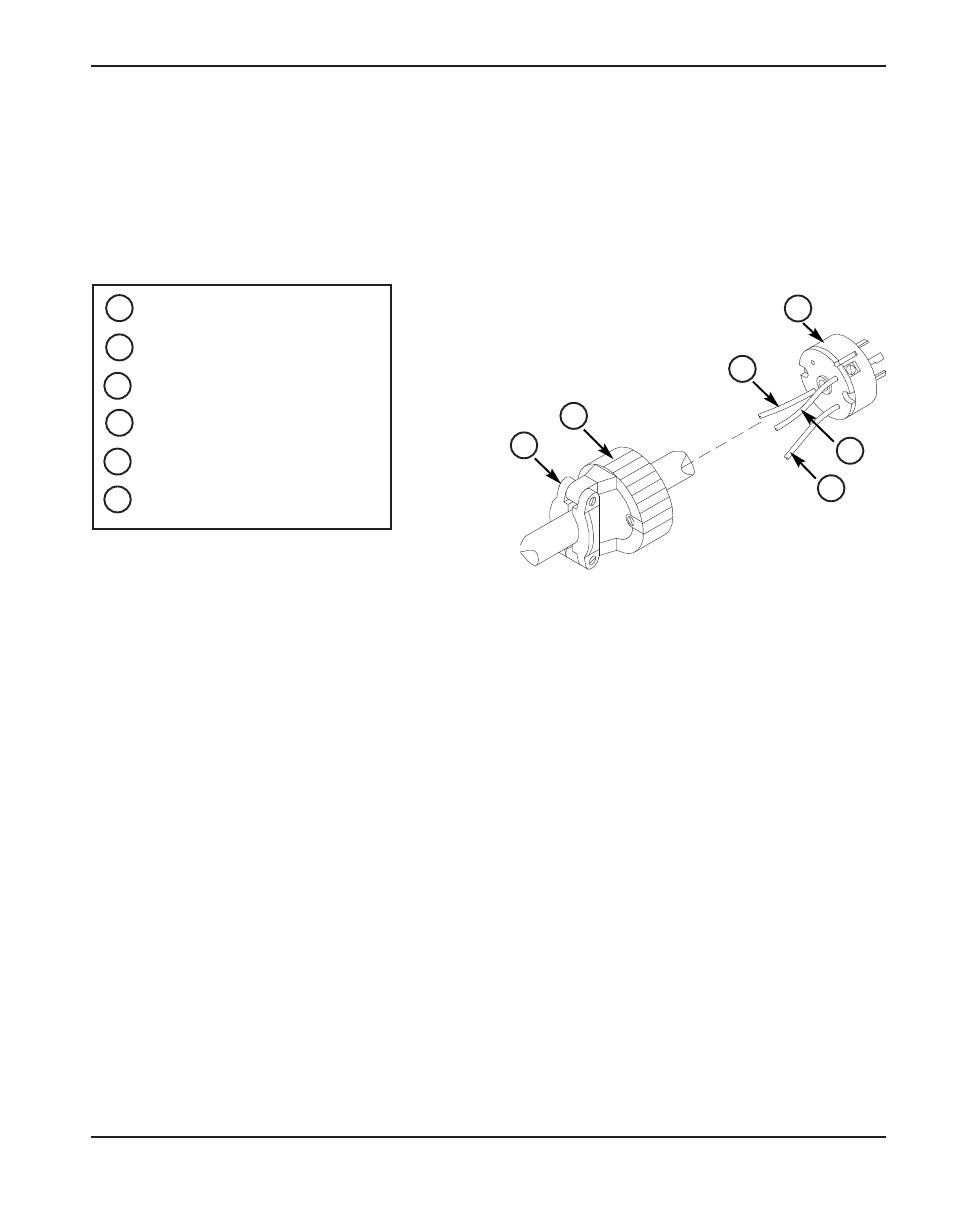

Cordon d’alimentation pour les sources de courant CE
Les sources de courant CE sont expédiées sans fiche sur le cordon d’alimentation. Pour
fonctionner à 230 V, se procurer la bonne fiche et la faire monter par un électricien agréé comme
on le voit ci-après.
