6. Enlever la vis qui retient le fil vert au dissipateur thermique. Il y a une entaille dans le circuit
imprimé de commande pour faciliter l’accès à la vis.

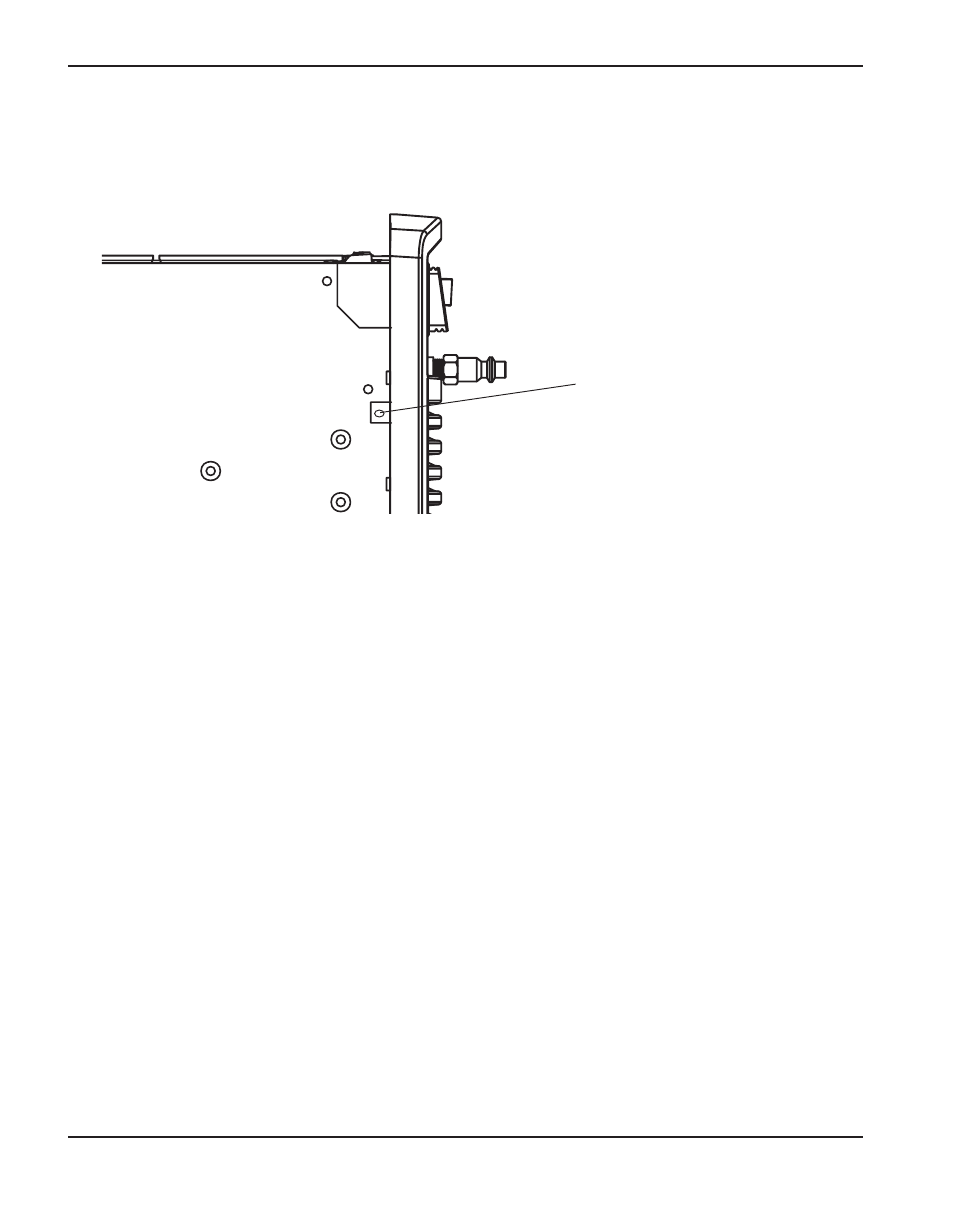

Vis du fil de terre
7. À l’extérieur de la source de courant, desserrer l’écrou de retenue du serre-câble de sorte que
les fils bougent librement. Si l’on remplace le serre-câble, dévisser également l’écrou à
l’intérieur de la source de courant.
8. Tirer les fils par le trou du couvercle d’extrémité pour sortir le vieux cordon d’alimentation.
9. Si l’on a un serre-câble neuf, faire glisser les fils sur le cordon d’alimentation neuf et faire
passer les fils du cordon d’alimentation neuf par le trou du couvercle d’extrémité. Si le vieux
serre-câble est toujours en place, faire passer les fils dans celui-ci.
10. Faire glisser l’écrou du serre-câble au-dessus des fils et les visser dans le serre-câble depuis
l’intérieur du panneau d’extrémité.
11. Appuyer sur le connecteur pour le fil noir sur le contact sur le côté supérieur gauche de
l’interrupteur d’alimentation.
12. Appuyer sur le connecteur du fil blanc sur le contact à la partie supérieure droite de
l’interrupteur d’alimentation.
13. Visser le fil de terre vert au dissipateur thermique avec un réglage du couple de (17.28 kg cm).
14. Placer les fils dans le support sur le côté du couvercle d’extrémité puis à l’écart du circuit
imprimé d’alimentation. Une fois que les fils sont en place, serrer l’écrou de retenue du serre-
câble sur l’extérieur du panneau d’extrémité.
