ENTRETIEN/NOMENCLATURE DES PIÈCES
1
powermax30
Manuel de l’opérateur 5-11
9. Pour remplacer le couvercle d’extrémité, le pousser dans la base pour réenclencher les
couvercles à pression et replacer la vis de retenue.
10. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant.
11. Positionner la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis
pour fixer le capot.
12. Reconnecter l’alimentation électrique et le gaz d’alimentation.
Déconnecter le faisceau de torche
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz
d’alimentation.
2. Déposer le capot et enlever la barrière Nomex® de l’avant du CI d’alimentation.
3. Comprimer le collier du raccord de tuyau et tirer le tuyau du raccord pour enlever le tuyau de
gaz de l’électrovanne.

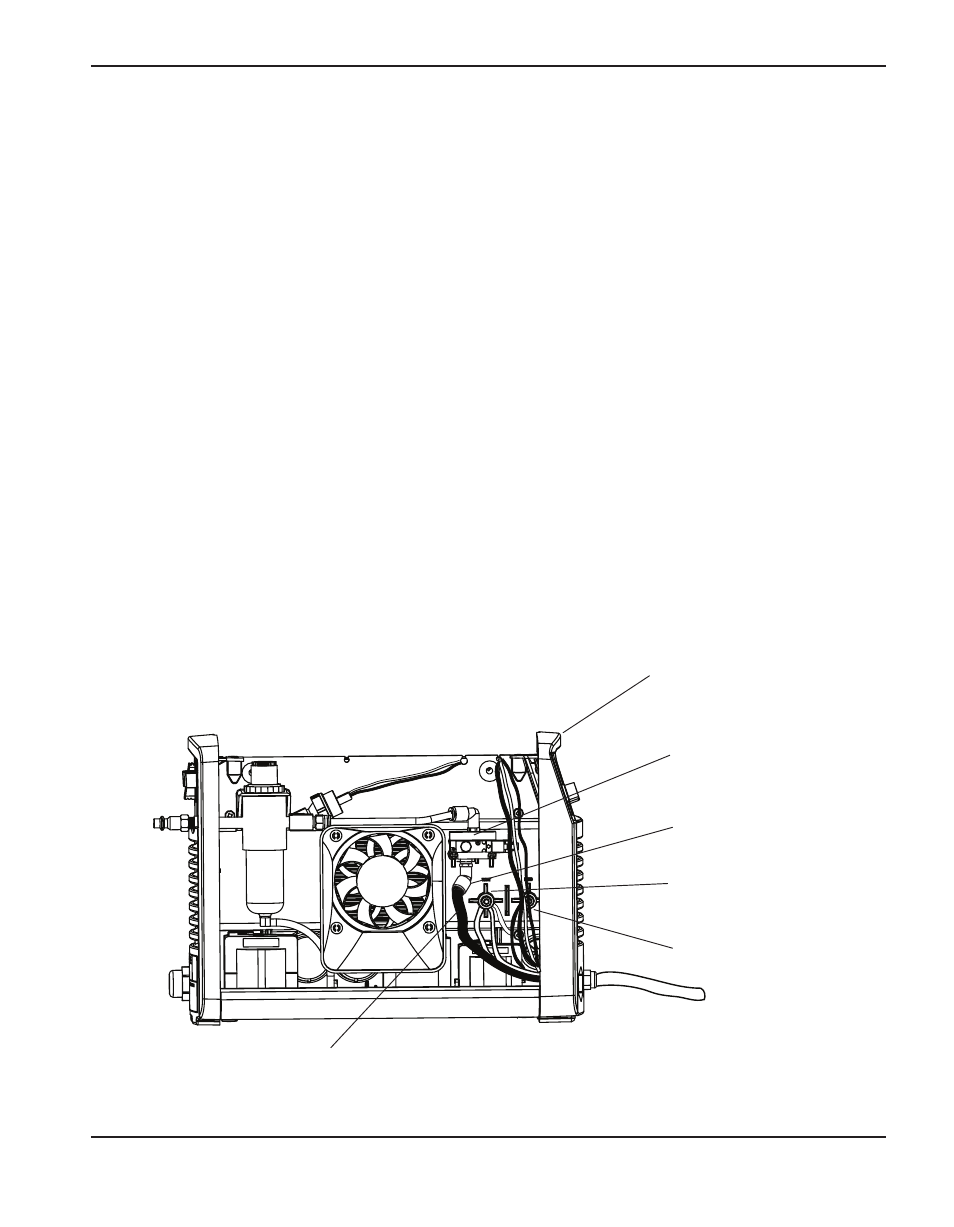

Couvercle
d’extrémité avant
Électrovanne
Collier du raccord
du tuyau
Tuyau de gaz
Groupe de
fils blancs
Groupe de
fils rouges
