ENTRETIEN/NOMENCLATURE DES PIÈCES
1
5-18
powermax30
Manuel de l’opérateur
5. Sortir le fil brun de la même façon.
6. Dévisser la vis qui tient le fil de terre vert et jaune au dissipateur thermique. Il y a une entaille
dans le circuit imprimé de commande pour faciliter l’accès à la vis.

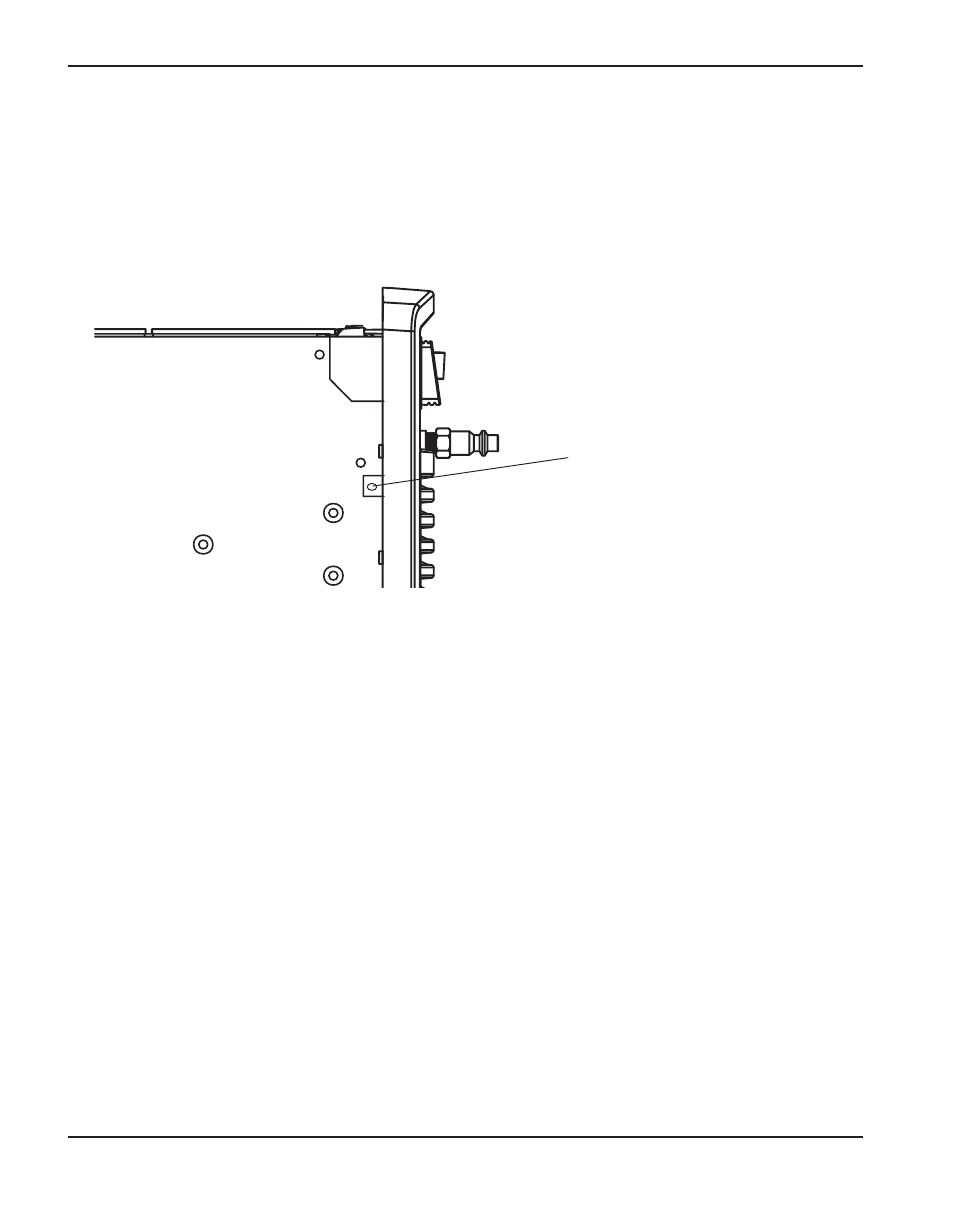

Vis du fil de terre
7. À l’extérieur de la source de courant, desserrer l’écrou de retenue du serre-câble de sorte que
les fils bougent librement. Si l’on remplace le serre-câble, dévisser également l’écrou à
l’intérieur de la source de courant.
8. Enlever la fiche du vieux cordon d’alimentation.
9. Depuis l’intérieur de la source de courant, tirer les fils par le serre-câble et par le trou dans le
couvercle d’extrémité pour sortir le vieux cordon d’alimentation.
10. Faire passer les fils de la fiche du cordon d’alimentation neuf par le serre-câble puis dans le
trou du panneau d’extrémité. Ne pas enlever le tore de ferrite tubulaire de l’extrémité de
l’interrupteur des fils brun et bleu.
11. Si l’on remplace le serre-câble, faire glisser le neuf sur le cordon d’alimentation neuf.
À l’intérieur du couvercle d’extrémité, serrer l’écrou sur le serre-câble.
12. Appuyer sur le connecteur pour voir le fil brun sur le contact du côté gauche supérieur de
l’interrupteur d’alimentation.
13. Appuyer sur le connecteur pour voir le fil bleu sur le contact du côté droit supérieur de
l’interrupteur d’alimentation.
