ENTRETIEN/NOMENCLATURE DES PIÈCES
1
5-12
powermax30
Manuel de l’opérateur
5. Le groupe de fils blancs et le fil rouge du faisceau de torche sont fixés aux bornes du panneau
central de la source de courant. Utiliser un tourne-écrou de 5/16 po pour enlever les écrous
des bornes et faire glisser les cosses rondes pour les sortir des bornes.
6. Dévisser le serre-câble du faisceau de torche de l’avant de la source de courant, puis déposer
le faisceau de torche.
7. Pour reconnecter le faisceau de torche, faire passer les fils et la conduite d’alimentation de gaz
du faisceau de torche par le trou à l’avant de la source de courant.
8. Pousser le tuyau de gaz d’alimentation de la torche dans le raccord au fond de l’électrovanne.
Le tuyau entre approximativement de 16 mm.
9. Faire glisser la cosse ronde pour le groupe de fils blancs au-dessus de la borne gauche
(étiquetée « wht » sur le panneau central). Faire glisser la cosse ronde pour le fil rouge sur la
borne droite (étiquetée « red » sur le panneau central). Serrer les écrous sur les bornes.
10. Faire passer le groupe de fils orange-bleu-pourpre sur le panneau central, les fils reposant
dans l’entaille du panneau. Incliner le panneau d’extrémité de la source de courant et appuyer
le connecteur dans la fente sur le CI d’alimentation.
11. Serrer le serre-câble du faisceau de torche sur la source de courant en le vissant en place et
repositionner le panneau d’extrémité.

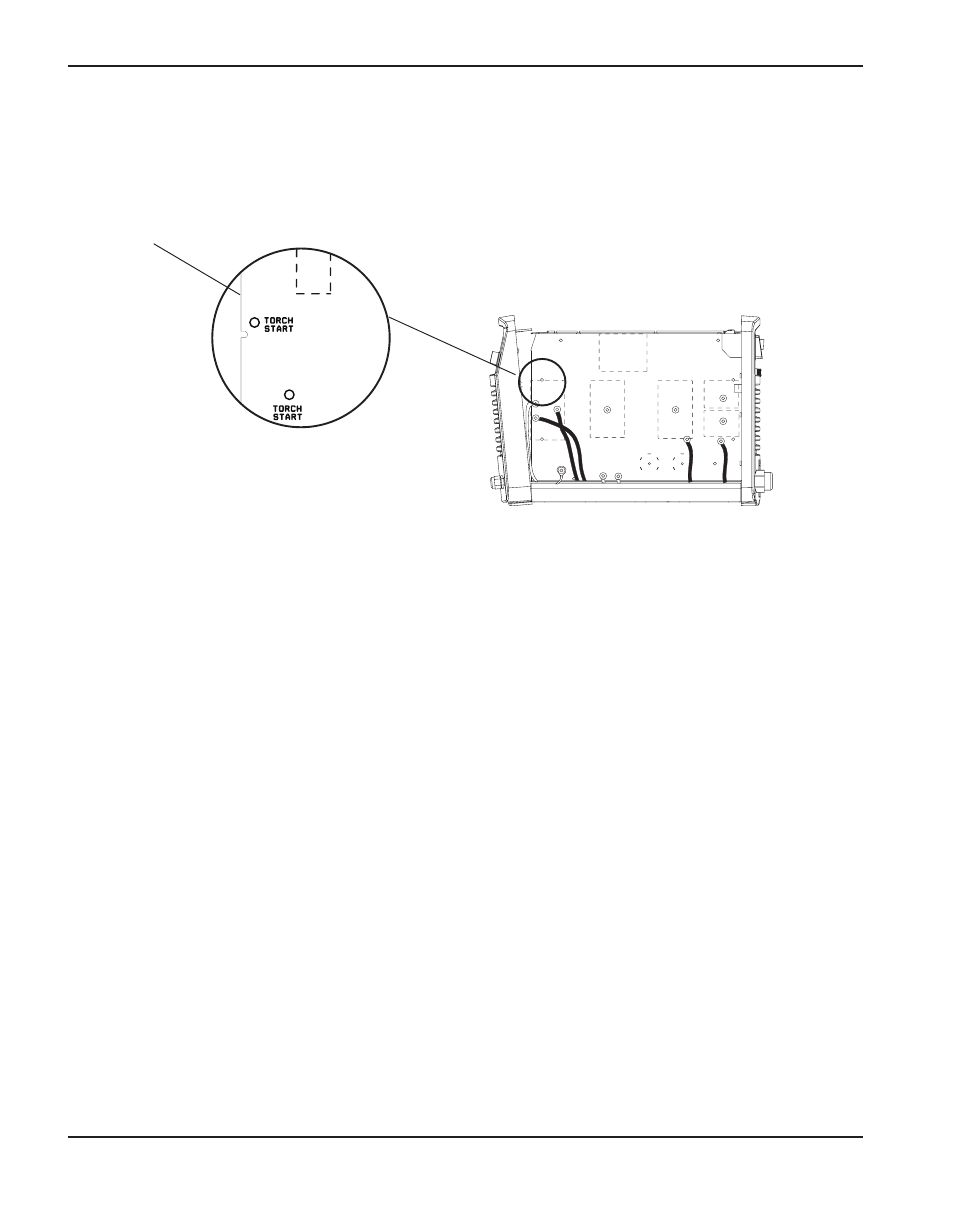

4. Incliner délicatement l’extrémité avant de la source de courant. Les fils orange, bleu et pourpre
du faisceau de torche sont connectés au CI d’alimentation avec un connecteur à 3 contacts
à J12. Enlever le connecteur de la source de courant en le tirant vers l’avant de la source
de courant
J12
