ENTRETIEN ET pIècEs
4-2
Duramax Retrofit Torch
Manuel de l’opérateur
Pièces de rechange de torche manuelle – Duramax HRT
2
Il est possible de remplacer des composants sur une base individuelle ou l’ensemble complet de la torche HRT
2
et de faisceau. L’ensemble de torche HRT
2
comprend également différents consommables Duramax.
Numéro de
référence
Description
005252
Interrupteur d’amorçage de gâchette
058519
Joint torique
075504
Vis de fixation du câble de l’arc pilote
075714
Vis de poignée, n° 4 x 1/2 tête cylindrique large rainurée TORX, S/B
128926*
Kit : Réparation de raccord rapide
228954
Kit : Poignée de torche Duramax 75° HRT
2
de rechange
228719
Kit : Contacteur de détection de buse de rechange Duramax 75° HRT
2
228721
Kit : Gâchette de sécurité avec ressort de rechange
228924*
Kit : Faisceau de rechange HRT
2
, 7,6 m
228925*
Kit : Faisceau de rechange HRT
2
, 15,2 m
228926**
Kit : Faisceau de rechange HRT
2
, 7,6 m – sans raccord rapide
228927**
Kit : Faisceau de rechange HRT
2
, 15,2 m – sans raccord rapide
228916*
Kit : Ensemble de torche HRT
2
avec faisce au 7,6 m
228917*
Kit : Ensemble de torche HRT
2
avec faisceau 15,2 m
228918**
Kit : Ensemble de torche HRT
2
avec faisceau 7,6 m – sans raccord rapide
228919**
Kit : Ensemble de torche HRT
2
avec faisceau 15,2 m – sans raccord rapide
228950
Kit : Corps principal de torche HRT
2
de rechange, coupleur avec filets de 12,7 mm
* Pour une utilisation avec les systèmes CSA Powermax600, Powermax800, Powermax900, MAX42, et MAX43.
** Pour une utilisation avec les systèmes Powermax CE.

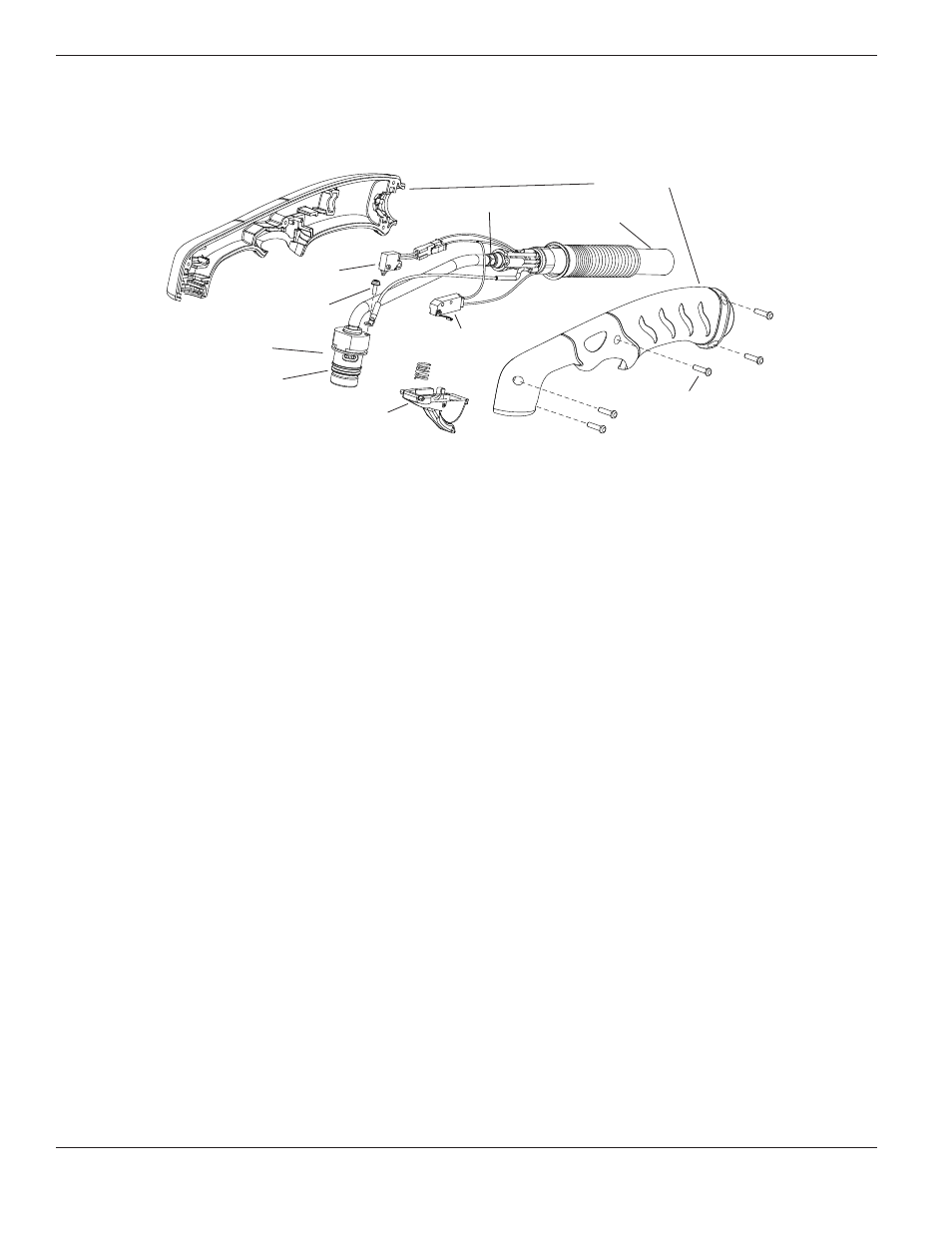

Poignée de torche
Faisceau de
torche
Vis de poignée
Gâchette de
sécurité et
ressort
Joint torique
Corps de la torche
Contacteur de
détection de buse
Vis de fixation du
câble de l’arc pilote
Interrupteur d’amorçage
de gâchette
Coupleur
