Configuration de la torChe
2-2 Duramax Retrofit Torch Manuel de l’opérateur
3
5
6
2
7
1
3
5
6
4
7
Attention : Ce sont des connexions courant élevé.
Un couple correct est essentiel.

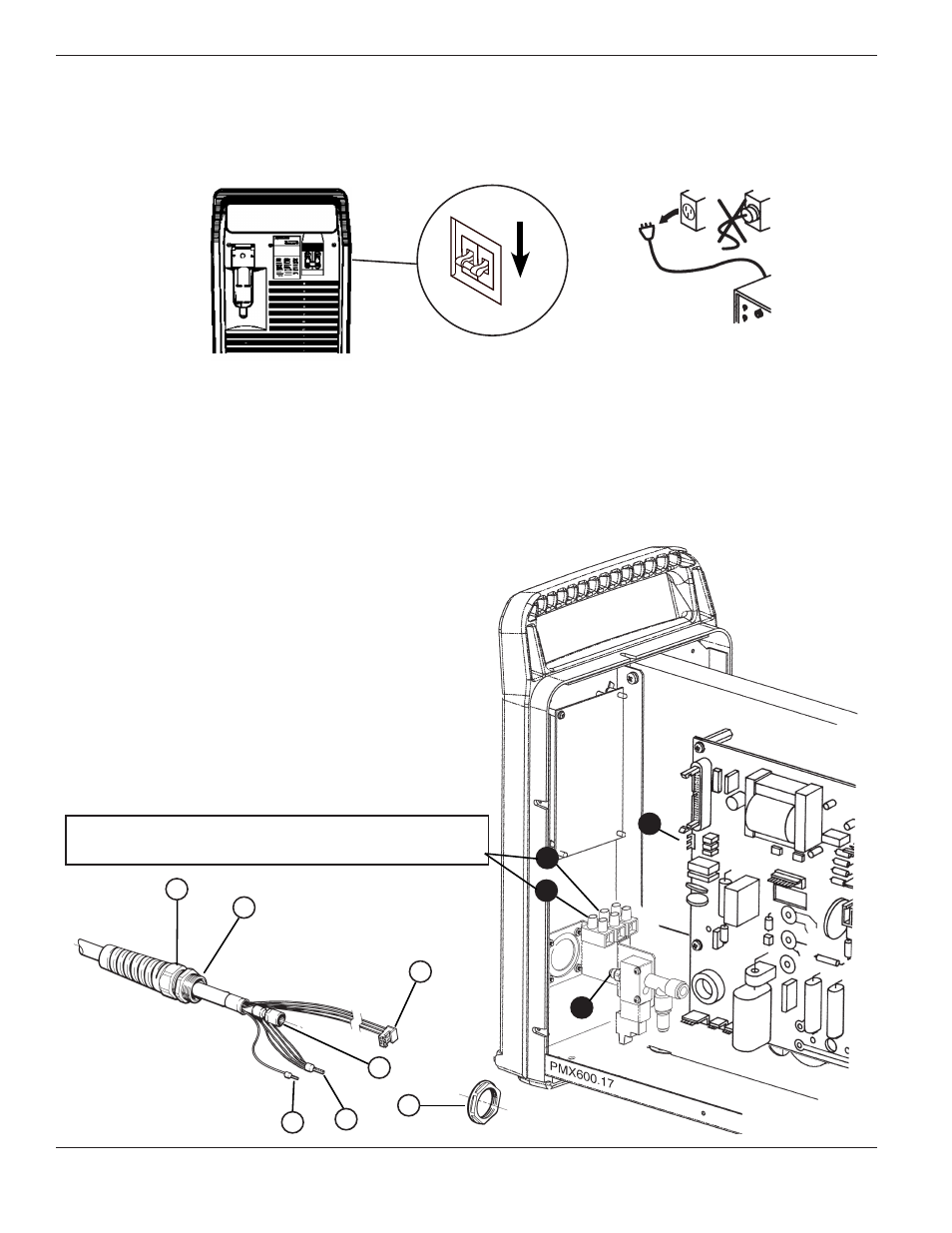

Torches sans un raccord rapide – Powermax600 CE
1. Placer l’interrupteur d’alimentation sur la position arrêt (OFF) et retirer le cordon d’alimentation de la prise de courant.
2. Débrancher le tuyau d’alimentation en gaz de la source de courant.
Attention : Ne pas serrer le collier du serre-câble (4) sur le faisceau de torche avant que le raccord de gaz (3)
soit serré, la connexion du gaz pourrait fuir.
3. I n staller le serre-câble (1) et le fixer avec un écrou (2).
4. Connecter et serrer le raccord de gaz (3).
5. Serrer le collier du serre-câble (4) sur le faisceau.
6. Raccorder les connexions électriques (5), (6) et (7). Serrer
les vis du bornier à un couple de 12 kg cm.
