CONFIGURATION DE LA TORCHE
Duramax Retrofit Torch
Manuel de l’opérateur
2-13
Installation de la torche
Torches avec un raccord rapide

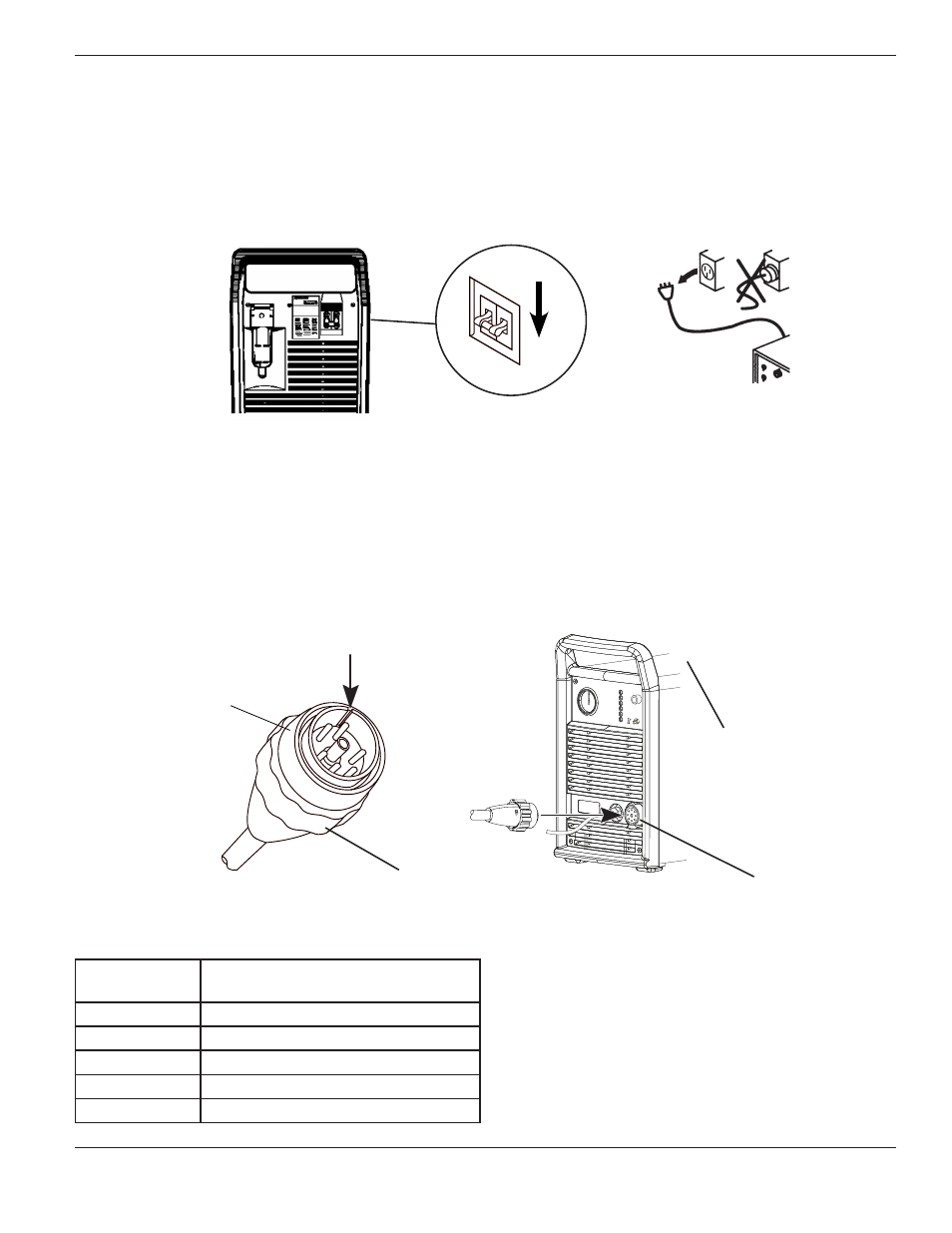

1. Placer l’interrupteur d’alimentation sur la position arrêt (OFF) et retirer le cordon d’alimentation de la prise de courant.
2. Débrancher le tuyau d’alimentation en gaz de la source de courant.
3. Aligner la rainure du connecteur sur le faisceau de la torche avec la prise de la source de courant, et pousser jusqu’à
ce que les contacts correspondent.
4. Avant de serrer, tourner l’anneau de fixation du connecteur d’un quart de tour vers la gauche afin de s’assurer que les
filets de l’anneau de fixation et ceux de la prise du connecteur sont alignés.
5. Tourner l’anneau de fixation vers la droite pour le serrage.
6. Nettoyer le dessus de la source de courant et appliquer la nouvelle étiquette de consommable sur l’étiquette existante.
Prise
Étiquette de
consommable
(n° de réf. 210126)
Anneau de fixation
Rainure
Connecteur du
raccord rapide
Note :
Si la prise est manquante ou endommagée, elle doit être remplacée par une nouvelle prise.
Numéro
de référence
Description
028522
Prise MAX42
028523
Prise MAX43
029962
Prise Powermax800
128493
Prise Powermax600
129325
Prise Powermax900
