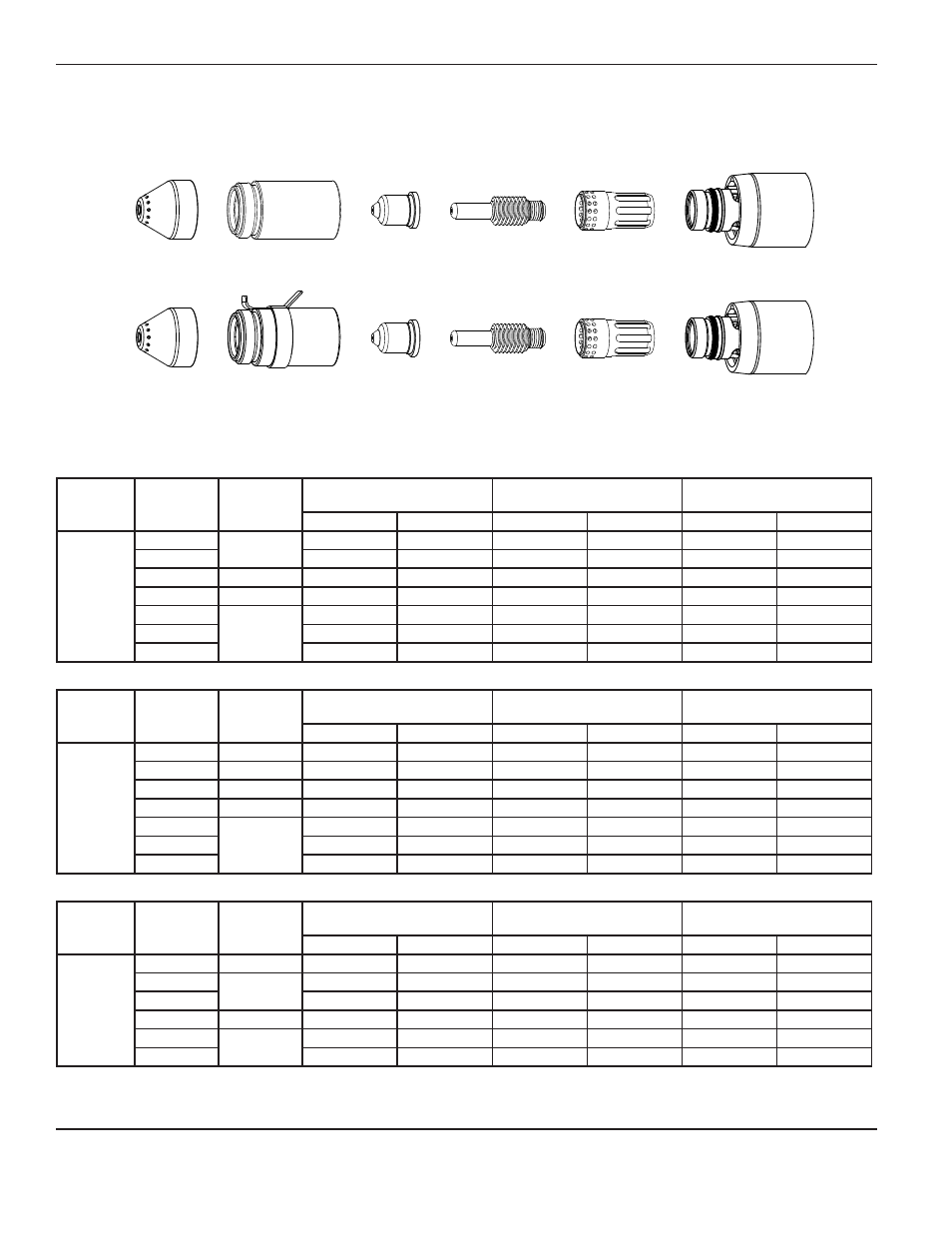

FONCTIONNEMENT
3-2
Duramax Retrofit Torch
Manuel de l’opérateur
220817
Protecteur
220854
Buse de protection
220941
Buse
220857
Diffuseur
220842
Électrode
45
A
220817
Protecteur
220941
Buse
220857
Diffuseur
220842
Électrode
220953
Buse de protection
de détection ohmique
45
A
Consommables mécaniques protégés 50 A
• La distance torche-pièce pour le tableau de coupe suivant doit être de 1,5 mm pour toutes les coupes.
Acier doux
Courant
de l’arc
Tension
de l’arc
Retard du
mouvement
Épaisseur du matériau
vitesses maximales
de déplacement
vitesses optimales
de déplacement
pouces
mm
po/min
mm/min
po/min
mm/min
50
134
0
cal. 16
1,5
627
15926
502
12751
128
cal. 10
3,4
230
5842
184
4674
132
0,25
1/4
6,4
100
2540
65
1651
136
0,75
3/8
9,5
50
1270
33
838
145
*
1/2
12,7
32
813
20
508
151
5/8
15,9
23
584
15
381
157
3/4
19,0
15
381
9
229
Acier inoxydable
Courant
de l’arc
Tension
de l’arc
Retard du
mouvement
Épaisseur du matériau
vitesses maximales
de déplacement
vitesses optimales
de déplacement
pouces
mm
po/min
mm/min
po/min
mm/min
50
134
0
cal. 16
4,8
625
15875
406
10312
136
0,25
cal. 10
3,4
213
5410
139
3531
139
0,50
1/4
6,4
83
2108
54
1372
145
0,75
3/8
9,5
42
1067
27
686
146
*
1/2
12,7
26
660
17
432
149
5/8
15,9
19
483
12
305
154
3/4
19,0
12
305
8
203
Aluminium
Courant
de l’arc
Tension
de l’arc
Retard du
mouvement
Épaisseur du matériau
vitesses maximales
de déplacement
vitesses optimales
de déplacement
pouces
mm
po/min
mm/min
po/min
mm/min
50
135
0
1/16
1,6
666
16916
433
10998
138
0,25
1/8
3,2
400
10160
260
6604
141
1/4
6,4
110
2794
71
1803
146
0,75
3/8
9,5
58
1473
37
940
149
*
1/2
12,7
39
991
23
584
153
5/8
15,9
24
610
15
381
* Le perçage du matériau dans cette plage n’est pas recommandé, cela raccourcira la durée de vie des consommables. Il est
conseillé de commencer les coupes à l’arête.
