FONCTIONNEMENT
Duramax Retrofit Torch
Manuel de l’opérateur
3-3
220817

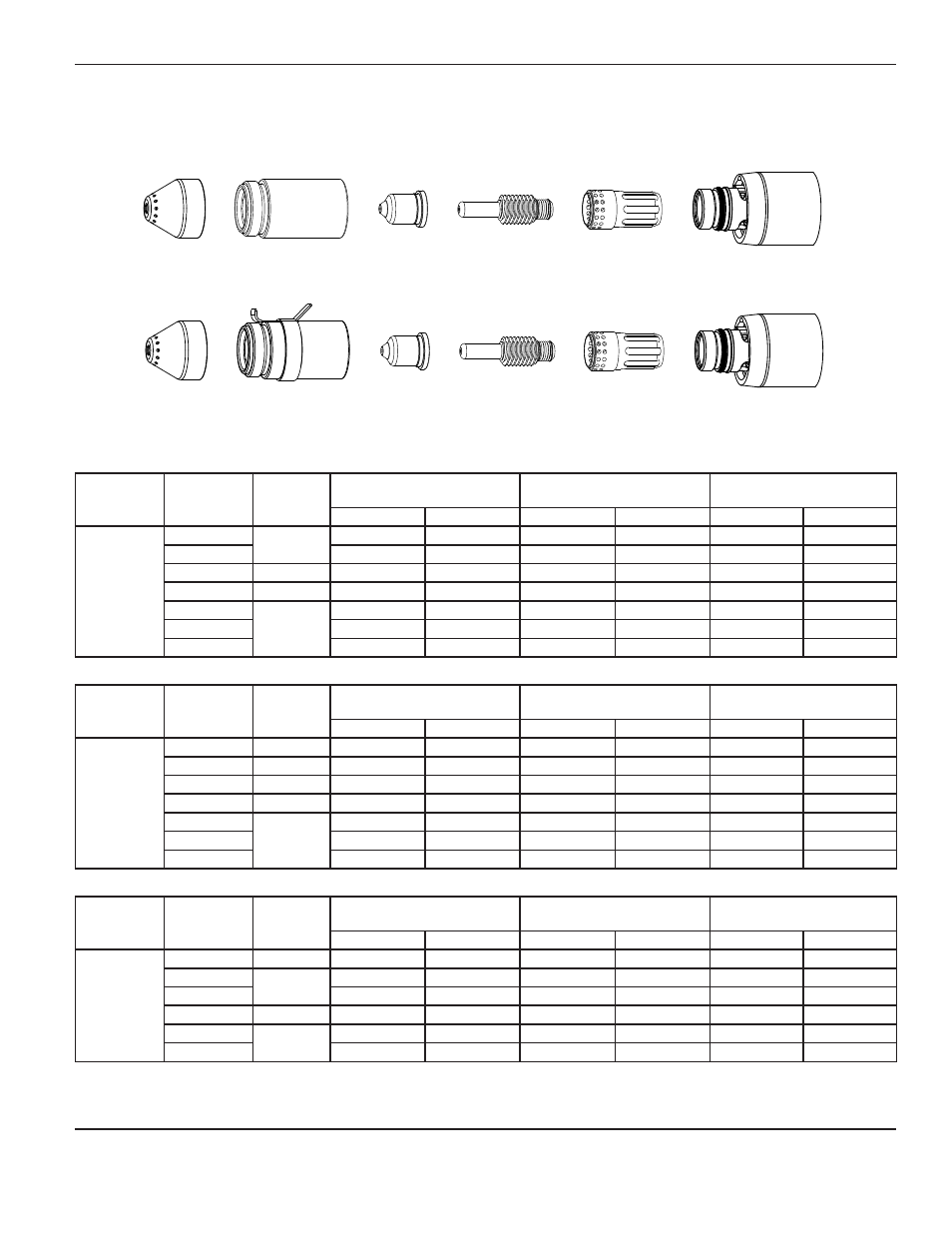

Protecteur
220854
Buse de protection
220941
Buse
220857
Diffuseur
220842
Électrode
45
A
220817
Protecteur
220941
Buse
220857
Diffuseur
220842
Électrode
220953
Buse de protection
de détection ohmique
45
A
Consommables mécaniques protégés 55 A
• La distance torche-pièce pour le tableau de coupe suivant doit être de 1,5 mm pour toutes les coupes.
Acier doux
Courant
de l’arc
Tension
de l’arc
Retard du
mouvement
Épaisseur du matériau
vitesses maximales
de déplacement
vitesses optimales
de déplacement
pouces
mm
po/min
mm/min
po/min
mm/min
55
134
0
cal. 16
1,5
627
15926
502
12751
127
cal. 10
3,4
264
6706
211
5359
134
0,25
1/4
6,4
118
2997
78
1981
138
0,75
3/8
9,5
61
1549
39
991
144
*
1/2
12,7
41
1041
26
660
146
5/8
15,9
28
711
18
457
149
3/4
19,0
19
483
12
305
Acier inoxydable
Courant
de l’arc
Tension
de l’arc
Retard du
mouvement
Épaisseur du matériau
vitesses maximales
de déplacement
vitesses optimales
de déplacement
pouces
mm
po/min
mm/min
po/min
mm/min
55
134
0
cal. 16
4,8
625
15875
406
10312
136
0,25
cal. 10
3,4
244
6198
159
4039
139
0,50
1/4
6,4
98
2489
64
1626
145
0,75
3/8
9,5
51
1295
32
813
146
*
1/2
12,7
34
864
22
559
149
5/8
15,9
23
584
15
381
154
3/4
19,0
15
381
10
254
Aluminium
Courant
de l’arc
Tension
de l’arc
Retard du
mouvement
Épaisseur du matériau
vitesses maximales
de déplacement
vitesses optimales
de déplacement
pouces
mm
po/min
mm/min
po/min
mm/min
55
135
0
1/16
1,6
666
16916
433
10998
138
0,25
1/8
3,2
400
10160
260
6604
141
1/4
6,4
129
3277
83
2108
146
0,75
3/8
9,5
71
1803
46
1168
149
*
1/2
12,7
50
1270
29
737
153
5/8
15,9
29
737
18
457
* Le perçage du matériau dans cette plage n’est pas recommandé, cela raccourcira la durée de vie des consommables. Il est
conseillé de commencer les coupes à l’arête.
