Configuration de la torChe
2-2 Duramax Retrofit Torch Manuel de l’opérateur
Transformation d’une torche machine Duramax modernisée en une mini-torche
Vous pouvez transformer une torche machine pleine longueur en une mini-torche machine en retirant la gaine
de positionnement. Se reporter aux figures de la page précédente lors de l’exécution des instructions suivantes.
Note : Pour la transformation d’une torche machine pleine longueur en une mini-torche machine et le montage
de la torche du même coup, sauter cette section et suivre plutôt les instructions de la section suivante, «
Montage de la torche ».
1. Déconnecter le faisceau de torche de la source de courant et retirer les consommables de la torche.
Note : Au moment de déconnecter et de raccorder les pièces de la torche, maintenir la même orientation entre le
corps et le faisceau de torche. Une torsion du corps par rapport au faisceau pourrait causer des dommages.
2. Dévisser le corps du serre-câble de son écrou puis ramener le corps du serre-câble le long du faisceau.
3. Dévissez l’écrou du serre-câble de sa gaine de positionnement puis ramenez-le le long du faisceau de torche.
4. Dévissez la gaine de positionnement du coupleur.
5. Dévissez le coupleur du collier de montage.
6. Retirez les trois vis de l’extrémité consommables du collier de montage puis dégagez ce dernier de l’avant du corps
de la torche.
7. Débrancher le connecteur du fil du contacteur de détection de buse.
8. Utiliser un tournevis cruciforme n° 2 pour retirer la vis qui fixe le câble de l’arc pilote au corps de la torche.
9. Utiliser des clés de 1/4 po et de 3/8 po (ou ajustables) pour desserrer l’écrou qui fixe la conduite d’alimentation en gaz
au corps de torche. Mettre le corps de la torche de côté.
10. Dégagez le coupleur et la gaine de positionnement de l’avant du faisceau de torche.

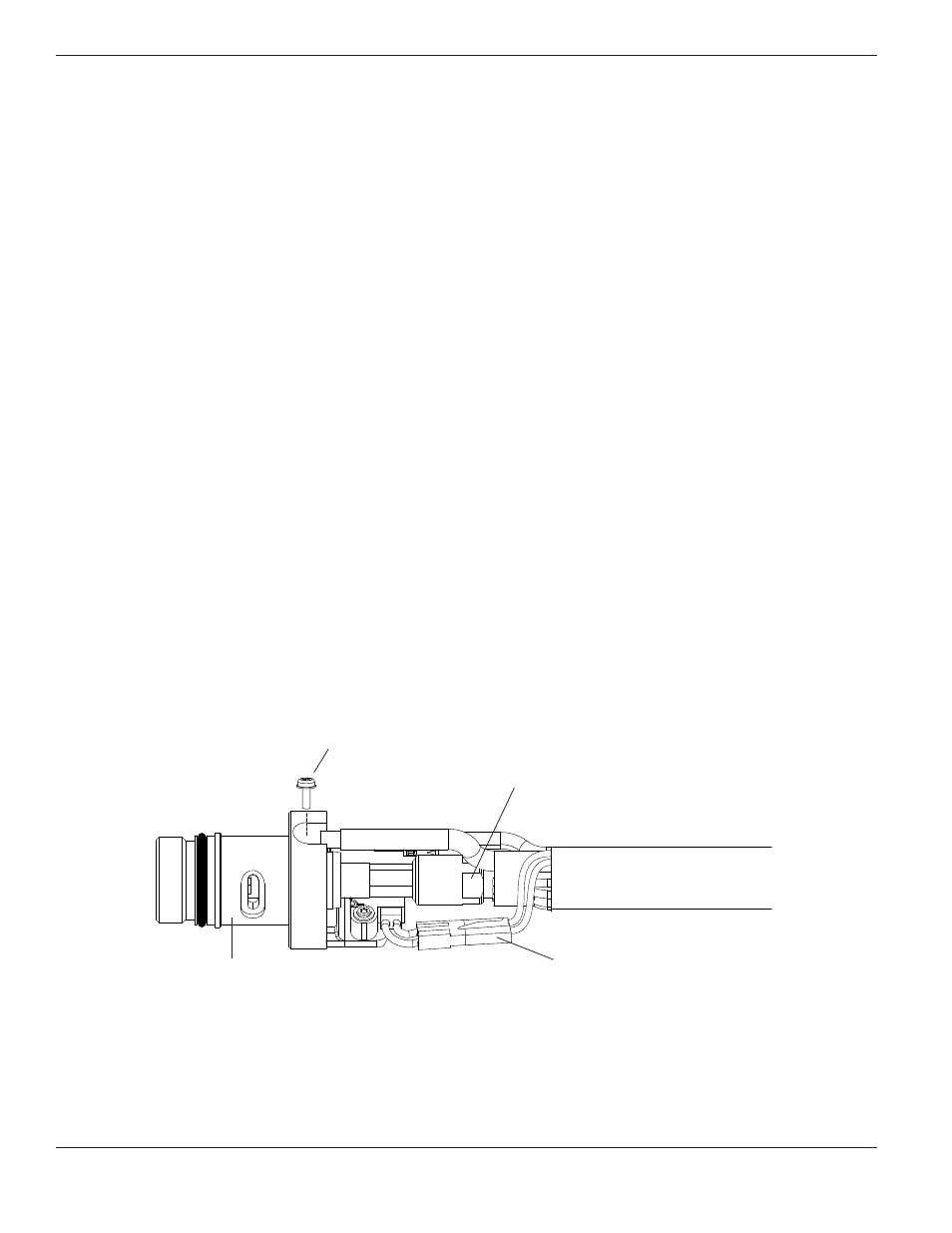

Écrou de la conduite
d’alimentation en gaz
Corps de la torche
Vis de fixation du câble
de l’arc pilote
Connecteur du fil
du contacteur de
détection de buse
