2. Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub ;
3. Connectez l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6108.
Insérez le Plu
g principal de l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension ;
4. Attendez que l’UCM6108 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé ;
5. Une fois l’UCM6104 est connecté au réseau avec succès, l’indicateur LED pour le NETWORK à
l’avant deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
CONNEXION DE L’UCM6116

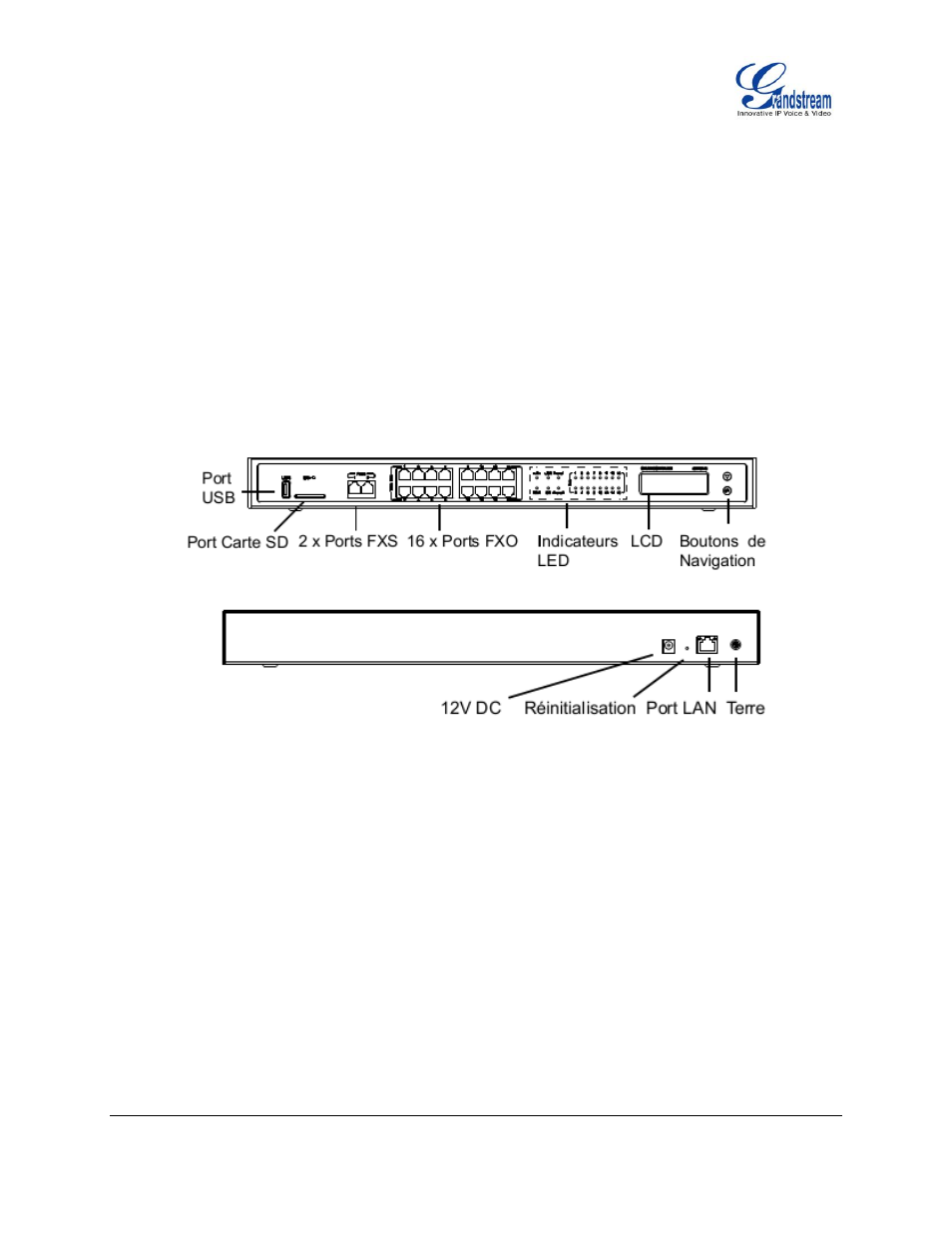

Figure 7: Vue d'en face de l'UCM6116
Figure 8: Vue d'arrière de l'UCM6116
Pour installer l’UCM6104, suivez les instructions ci-dessous :
1. Connectez l’extrémité d’un câble RJ45 au port LAN de l’UCM6116 ;
2. Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub ;
3. Connectez l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6116.
Insérez le Plug principal de l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension ;
4. Attendez que l’UCM6116 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé ;
5. Une fois l’UCM6116 est connecté au réseau avec succès, l’indicateur LED pour le NETWORK à
l’avant deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
