Firmware Version 1.0.6.10 Manuel d’utilisateur Série UCM6100 Page 28 of 218

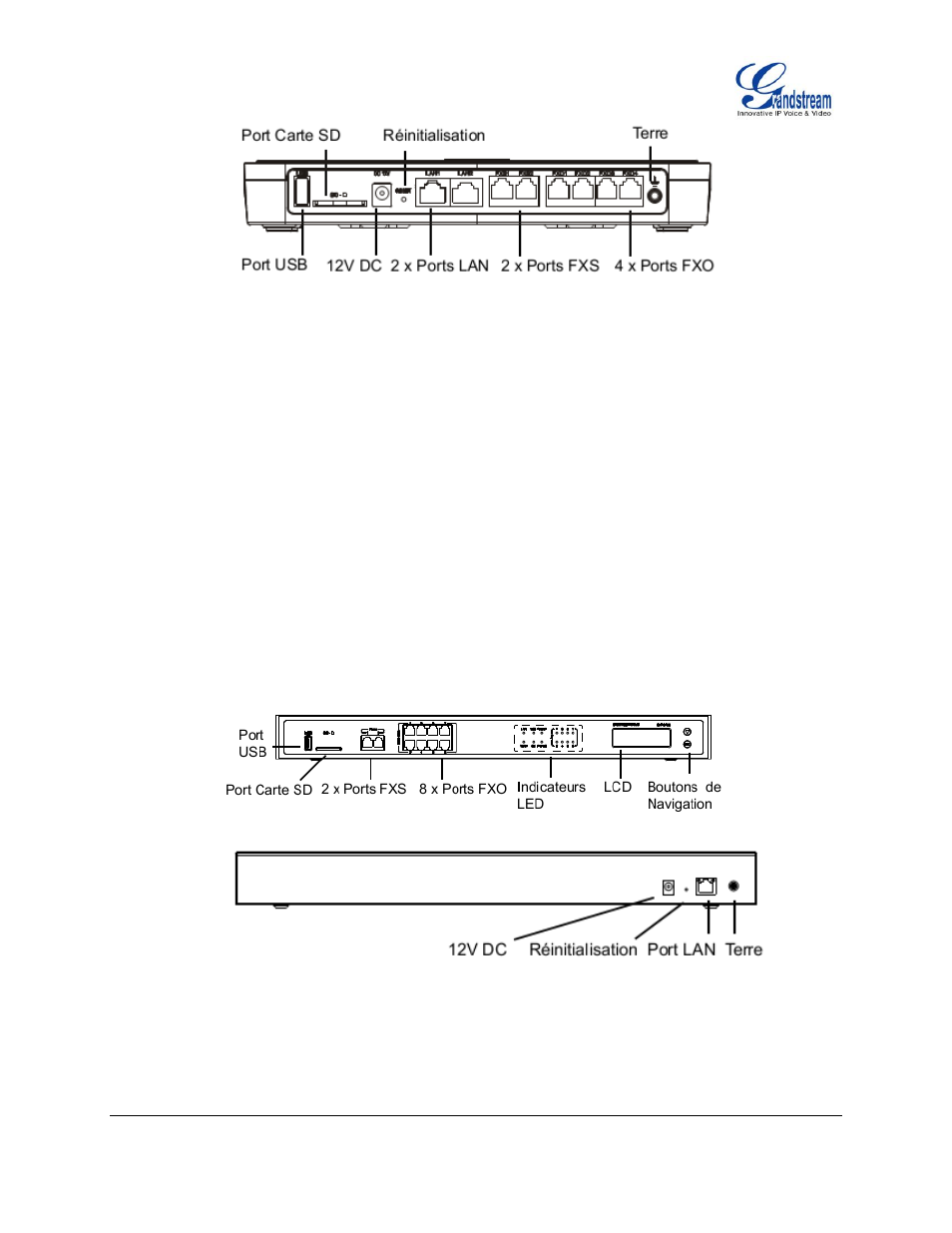

Figure 4: Vue d'arrière de l'UCM6104
Pour installer l’UCM6104, suivez les instructions ci-dessous :
1. Connectez l’extrémité d’un câble RJ45 au port LAN 1 de l’UCM6104
2. Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub
3. Connectez l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6104.
Insérez le Plug principal de l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension.
4. Attendez que l’UCM6104 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé.
5. Une fois l’UCM6104 est connecté au réseau avec succès, l’indicateur LED pour le LAN 1 à
l’avant deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
CONNEXION DE L’UCM6108
Figure 5: Vue d'en face de l'UCM6108
Figure 6: Vue d'arrière de l'UCM6108
Pour installer l’UCM6108, suivez les instructions ci-dessous :
1. Connectez l’extrémité d’un câble RJ45 au port LAN de l’UCM6108 ;
