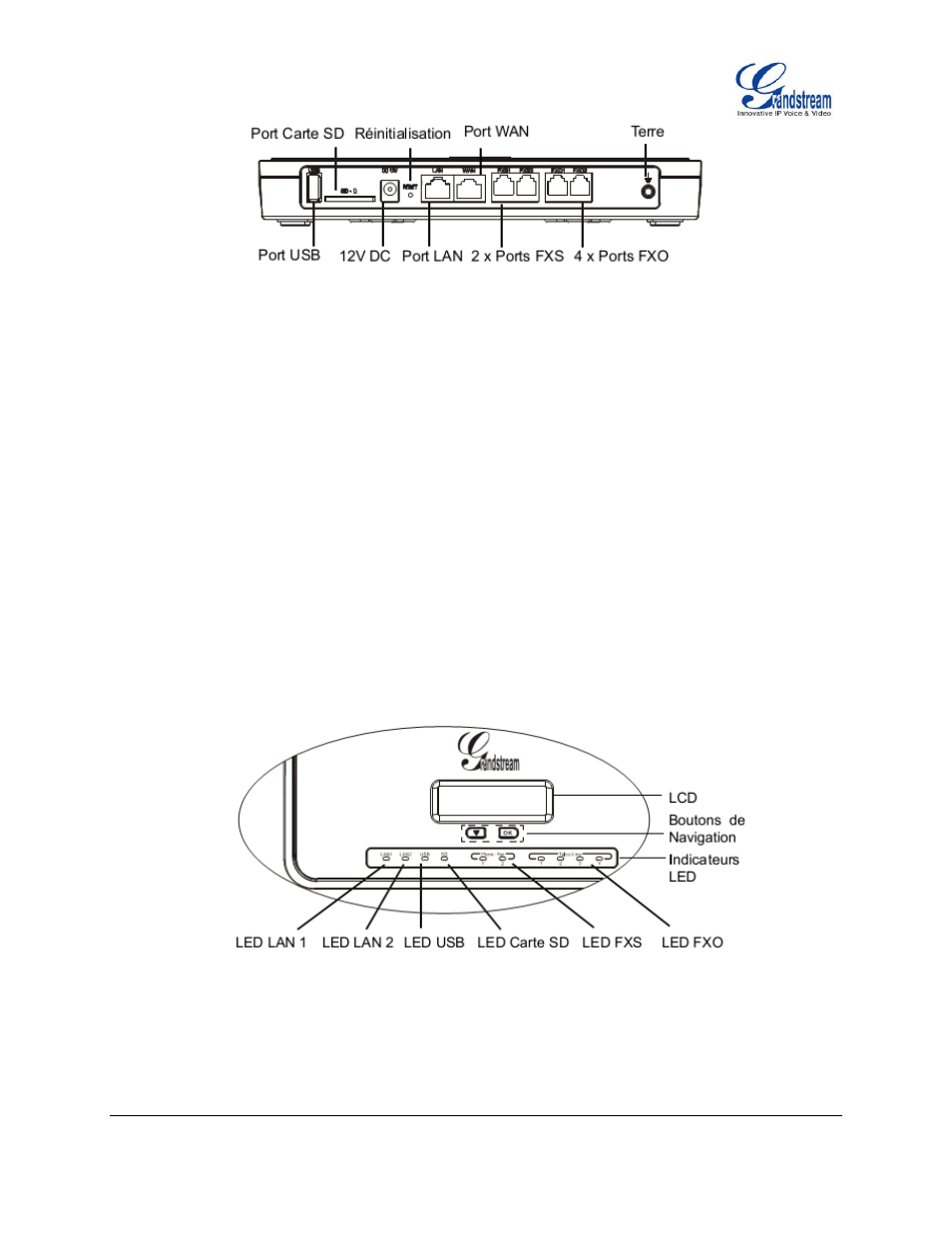

Figure 2: Vue d'arrière de l'UCM6102
Pour installer l’UCM6102, suivez les instructions ci-dessous :
1.
Connectez l’extrémité d’un câble RJ45 au port WAN de l’UCM6102
2.
Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub
3. Connectez
l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6102.
Insérez le Plug principal de
l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension.
4.
Attendez que l’UCM6102 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé.
5.
Une fois l’UCM6102 est connecté au réseau avec succès, l’indicateur LED pour le WAN à l’avant
deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
CONNEXION DE L’UCM6104
Figure 3: Vue d'en face de l'UCM6104
