1009150 Rev. C 9
B O R D I N F É R I E U R A U S O L
Manuel
Assemblage de
la manille d’attelage
10"
9"
8"
7"
6"
1 1" T OP EDGE OF P AGE
2
BREVET AMÉRICAIN NO 6 640 532 B1 Étape 5
REMARQUE : l’étape 4 indique comment fixer
l’assemblage de la manille d’attelage (1) aux tubes
d’attelage (2). Une fois cette étape terminée, les tubes
d’attelage (2) devraient être approximativement de niveau
avec le sol :

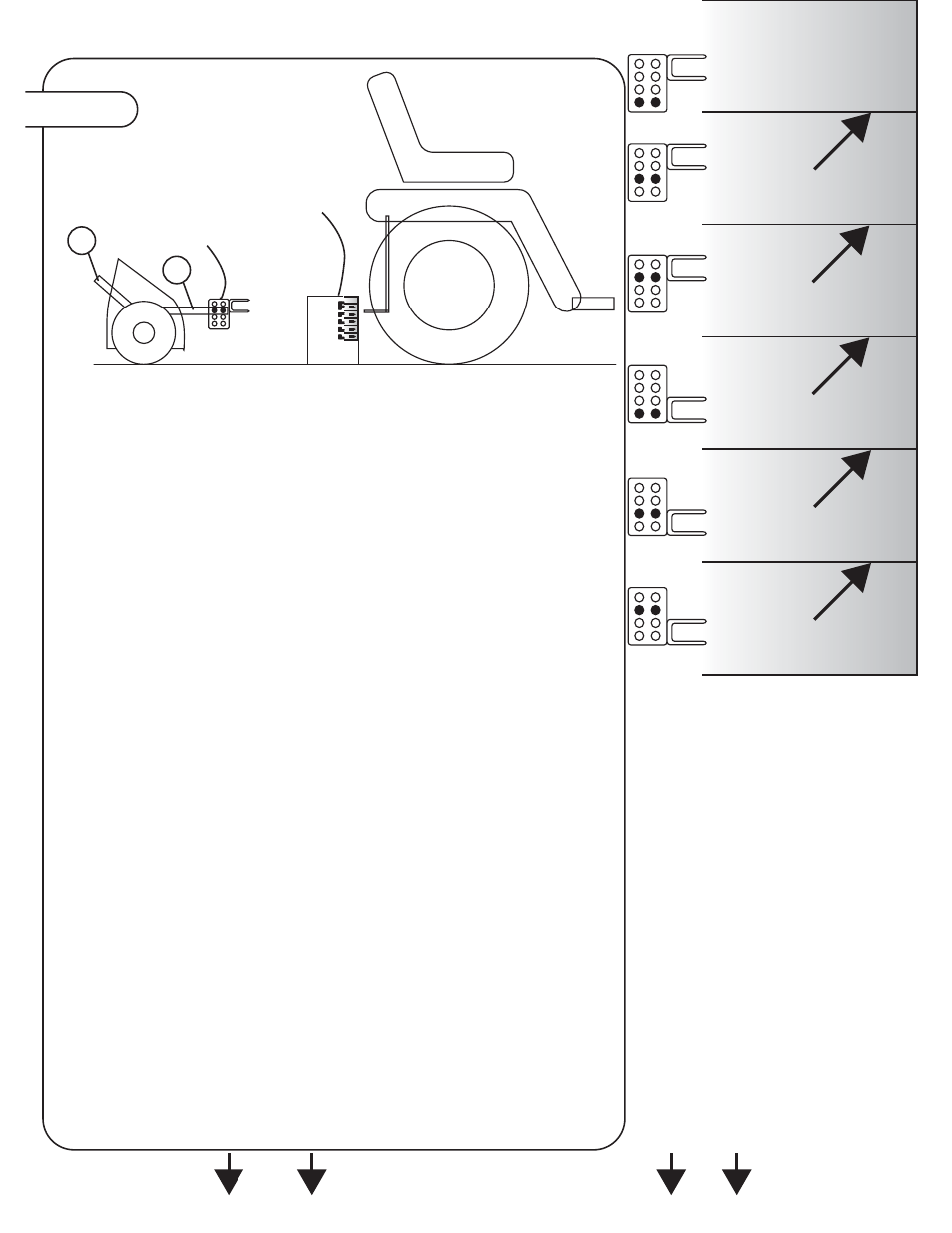

a) Installez le présent manuel sur le sol et, à l’aide de cette
page, mesurez la hauteur de l’attelage, tel qu’indiqué sur
l’illustration.
b) Placez l’assemblage de la manille d’attelage entre les
tubes d’attelage pour obtenir la bonne hauteur.
c) Fixez l’assemblage de la manille d’attelage aux tubes
d’attelage, tel qu’indiqué à l’étape 4.
d) Fixez le balai ramasseur au véhicule tracteur.
e) Réglez la poignée de levage (3) de façon à placer la
brosse du balai à la même hauteur que les lames de la
tondeuse.
f) Revérifiez le niveau des tubes d’attelage. Les tubes
devraient être de niveau ou légèrement plus hauts du côté
du balai. Réglez à nouveau la manille au besoin.
g) Lorsque le bon niveau est obtenu pour la manille
d’attelage, serrez bien les contre-écrous (9) installés à
l’étape 4.
3
10 po
9 po
8 po
7 po
6 po
11 po
B O R D S U P É R I E U R D E L A PA G E
