1009150 Rev. C 8

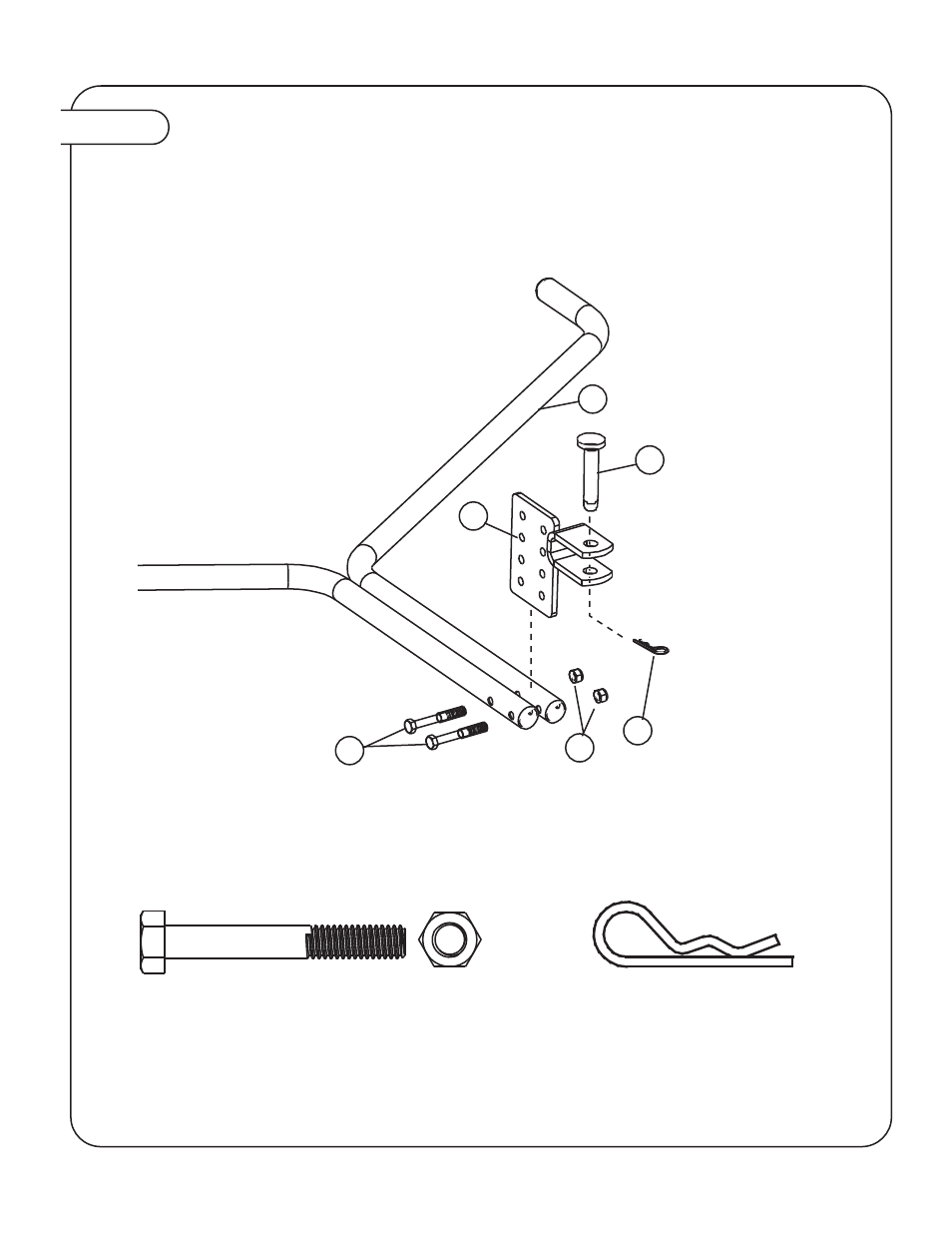

Étape 4 Fixation de la manille
63 9
2
42
41
63
Boulon à tête hexagonale de
5/16 po x 2-1/4 po (0,8 cm x 5,7 cm)
Qté 2
9
Contre-écrou en nylon
de 5/16 po (0,8 cm)
Qté 2
41
Goupille fendue,
1/8 po Qté 1
Fixez l’assemblage de la manille
d’attelage (1) aux tubes d’attelage
(2), tel qu’indiqué.
a) Passez les boulons à tête
hexagonale (63) au travers des
tubes d’attelage (2) et de
l’assemblage de la manille
d’attelage (1), tel qu’indiqué.
b) Fixez les contre-écrous (9) aux
boulons à tête hexagonale. Serrez
de façon lâche.
1
