1009150 Rev. C 13
La capacité maximale de chargement suivante correspond au poids moyen du
balai ramasseur et de la charge du bac de ramassage.
Modèle Capacité de chargement
STS-42 LX H 39 kg (87 lb) à sec
94 kg (207 lb) avec de l’herbe mouillée
Exemple :

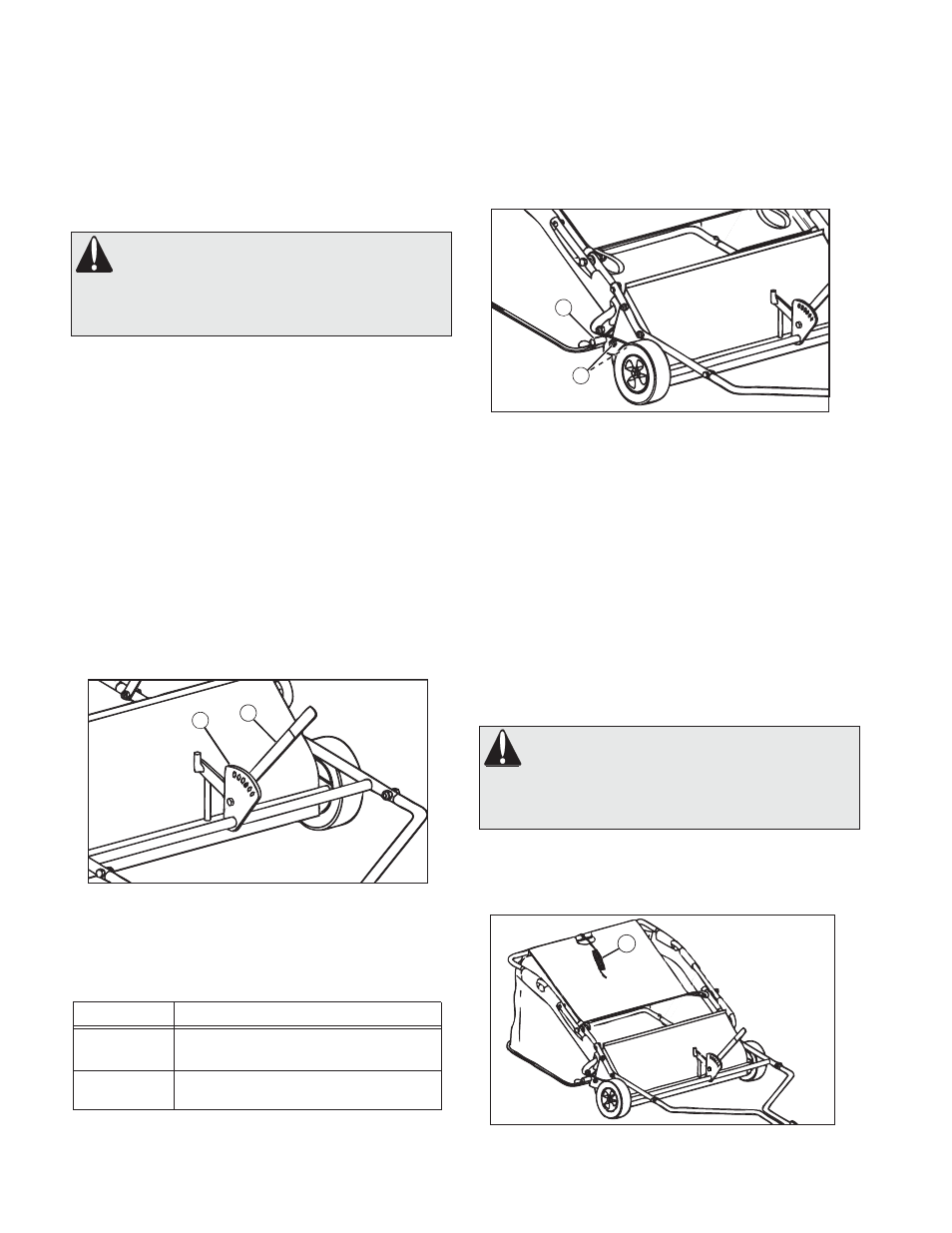

RÉGLAGE DE LA HAUTEUR DE LA BROSSE
A
B
MISE À NIVEAU DU BAC DE RAMASSAGE
Remarque sur l’illustration : vue avant, côté droit, illustrée.
VITESSE DE FONCTIONNEMENT
Hauteur de brosse Conditions de balayage
25 mm (1 po) à
50 mm (2 po)
50 mm (2 po) à
75 mm (3 po)
Pelouses tondues dans des conditions normales
ou feuilles légères.
Herbe haute, feuilles lourdes ou tontes de gazon lourdes.
VIDER LE BAC
REMARQUE : évitez de surcharger le bac, spécialement lorsque vous
balayez de l’herbe fraîchement tondue ou des matières humides.
Les chargements extrêmement lourds seront difficiles à décharger.
MISE EN GARDE : évitez les blessures! Au moment
de remorquer l’accessoire, si une charge additionnelle est
nécessaire, ajoutez du poids vis-à-vis des roues arrière ou
devant celles-ci. L’ajout de poids derrière
les roues arrière peut nuire à la direction de la machine Se
reporter au manuel du véhicule tracteur.
MISE EN GARDE : évitez les blessures! Avant de décharger
le bac, stationnez le véhicule tracteur de façon sécuritaire.
(Voir le manuel du véhicule tracteur).
Avant de faire marche arrière, assurez-vous qu’il n’y a aucun
passant, en particulier des enfants, dans la zone.
La capacité de remorquage varie selon le poids du véhicule tracteur et du
conducteur. Additionnez le poids de la machine à celui du conducteur pour connaître
la capacité maximale de remorquage.
Une fois la hauteur de brosse réglée, il peut être nécessaire de régler les tubes
d’attelage pour les mettre à niveau par rapport au sol. Ceci peut être fait en
retirant la manille et en la réglant vers le haut ou vers le bas, (Voir l’étape 5).
Une fois que les tubes d’attelage sont à peu près de niveau, il sera peut-être
nécessaire de régler l’assemblage de blocage du bac de ramassage afin
que ce dernier ne touche pas le sol.
Si le véhicule tracteur pèse : 181 kg (400 lb)
Ajoutez le poids du conducteur : 91 kg (200 lb)
Le poids total est de : 272 kg (600 lb)
Dans cet exemple, pour maintenir la stabilité lors de l’utilisation, il n’est pas
possible de remorquer de façon sécuritaire plus de 272 kg (600 lb), sans ajouter
au préalable du lest supplémentaire sur le véhicule tracteur.
Le ramassage normal de l’herbe par le balai est accompli lorsque la brosse
balaie à la même hauteur que la hauteur de coupe de la tondeuse.
REMARQUE : un réglage trop bas de la hauteur de la brosse pour les
conditions de balayage provoque un glissement excessif des roues. Pour un
rendement maximal, réglez la hauteur de la brosse aussi haut que possible
compte tenu des matériaux et des conditions.
1. Éloignez la poignée de levage (A) de la plaque de blocage (B) pour
désengager la tige de blocage de la poignée du trou de la plaque de blocage.
2. Déplacez la poignée vers l’avant (vers le véhicule tracteur) pour abaisser la
hauteur de la brosse, ou vers l’arrière (vers l’enceinte de la brosse) pour
augmenter la hauteur de la brosse. Alignez la tige de blocage sur le trou
approprié de la plaque de blocage et laissez la poignée reposer sur la plaque
pour fixer la hauteur réglée.
1. Desserrez légèrement les deux écrous (9) servant à fixer chaque côté du support
d’arrêt du bac à l’enceinte de la brosse (34). Les trous arrière servant à fixer le
support à l’enceinte de la brosse sont fendus, ce qui permet de régler le support
en le faisant pivoter vers le haut ou vers le bas.
2. Donnez de petits coups vers le haut ou vers le bas sur le tube de blocage du bac
(34) afin de régler la position du bac de façon à ce qu’il soit approximativement
de niveau. Resserrez les écrous.
La vitesse à laquelle on fait fonctionner le balai ramasseur a un impact direct sur
la façon dont les matières sont projetées dans le bac de ramassage. Les matières
seront envoyées plus loin vers le fond du bac à mesure que la vitesse augmente.
Faites fonctionner le balai à une vitesse qui permet d’envoyer les matières vers
l’arrière du bac. Dans des conditions normales, la vitesse idéale est approximativement
celle d’une marche d’un pas vif, soit de 3 mi/h ou 5 km/h (12 m (40 pi) en 9 secondes).
.
A 50
9
34
