Brinly STS-426 LXH Lawn Sweeper - Manuel (Page 11)

1009150 Rev. C 11

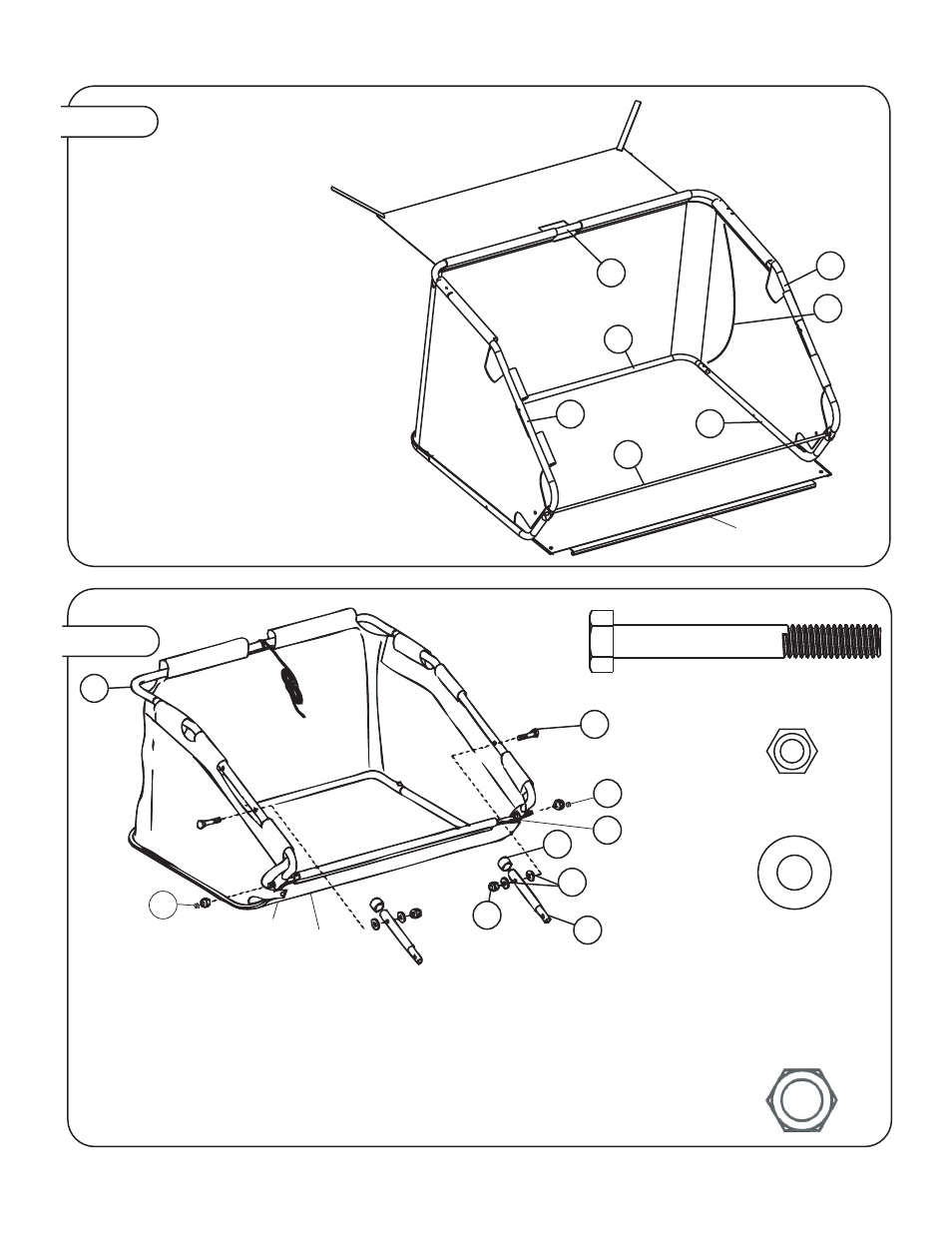

Étape 9.
Étape 8.
58
9
Contre-écrou en nylon
de 5/16 po (0,8 cm)
Qté 2
Rondelle plate de
5/16 po (0,8 cm)
Qté 4
51
45
Boulon à tête hexagonale de
5/16 po x 2-1/2 po (0,8 cm x 6,3 cm)
Qté 2
53
53
56
52
56
54
Rainure en « J »
Fixation
Rainure en « J »
a) Localisez et alignez les trous du tube supérieur
arrière (53) avec ceux des tubes latéraux (56).
Localisez et alignez les trous du tube inférieur arrière
(53) avec ceux des tubes du bas (52).
b) Installez-vous sur le plancher du bac. Insérez les
extrémités des tiges flexibles (58) dans les trous du
bas alignés à l’étape a. Soulevez le tube supérieur
arrière (53) et insérez les autres extrémités des tiges
flexibles (58) dans les trous du haut.
Veuillez prendre note que vous devez porter des
lunettes de protection lors de cette étape ainsi que
des gants car l’installation des tiges flexibles
nécessite d’exercer une certaine force. Après leur
installation, les tiges flexibles seront légèrement
recourbées.
a.) Fixez la corde du bac (50) au milieu du tube arrière (53).
b) Fixez le tube de montage du bac (57) à l’aide des boulons à tête hexagonale, des rondelles et des
contre-écrous, comme indiqué. Ne serrez pas de façon excessive. Le tube de montage du bac doit
pouvoir pivoter librement. Fixez les capuchons de vinyle (33) sur le tube de montage du bac (57),
comme indiqué.
c) Tirez le fond du bac et fixez la rainure en « J » du fond du bac à la barre de blocage du bac (54). Fixez
les boutons-pression comme indiqué comme indiqué. Après leur installation, les tiges flexibles seront
léèrement courbées.
d) Vissez les contre-écrous (47) sur la barre de blocage du bac (54).
47
Contre-écrou hexagonal
de 3/8 po (0,95 cm)
Qté 2
45
33
51
54
57
9
50
53
l
47
47
